80规格Lik塔帕插头端盖结构设计

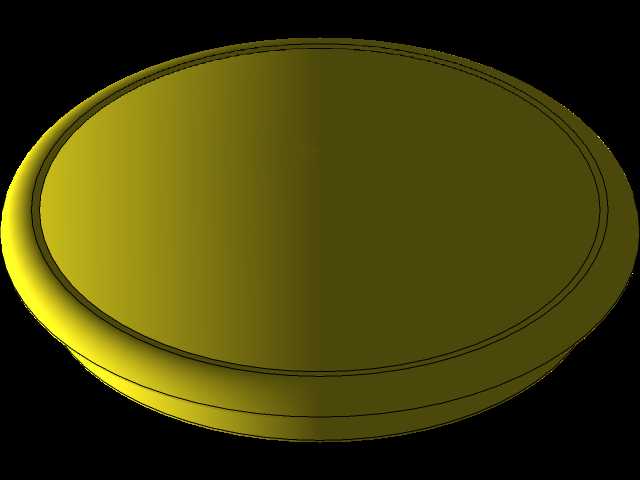

　　在流体输送、快插接头配套的工业场景里，这类80规格的塔帕插头端盖是管路末端防护、接头密封防护的常用零件，日常在气动管路布设、液压快插接口闲置防护、模具冷却回路端口封堵的工位上都能见到它的身影，很多一线装配人员在布设完临时管路后，都会用这类端盖封住外露的插头接口，避免车间里的切削碎屑、灰尘、冷却液溅入接头内部，造成后续对接时密封面划伤、内部流道堵塞的问题。从实际使用的反馈来看，这类端盖的核心作用就是在插头未对接的工况下，提供可靠的端面防护与轻度密封，它不需要承受过高的管路压力，更多是应对日常工况下的异物侵入、轻微磕碰，所以在设计的时候，首先要匹配对应80规格插头的外圈配合尺寸，端盖内侧的环形卡槽要和插头外圈的凸缘完全贴合，

　　过盈量控制在合理区间，既不能太松导致设备运行振动时端盖脱落，也不能过紧造成现场操作人员插拔困难，尤其是在批量装配的流水线上，工人需要单手就能完成端盖的拆装，过盈量太大反而会拖慢装配效率。从外形结构来看，这个端盖采用了等厚的圆盘式主体设计，外圈做了多层环形加强筋，一方面是增加端盖整体的结构刚度，避免在存放、运输过程中受挤压发生形变，导致和插头配合时出现间隙，另一方面环形的凸棱也能增加插拔时的摩擦力，即便操作人员手上沾了少量油污，也能稳稳捏住端盖完成拆装。设计初期要先核对对应插头的安装边界尺寸，端盖的外径要比插头配合段的外径大出3到5毫米，留出足够的手持操作空间，同时端盖的内侧深度要完全覆盖插头的密封配合段，

　　保证插头的密封面完全处于端盖的防护范围内，不会有外露的部分被磕碰划伤。很多新手设计这类端盖的时候，容易忽略壁厚的均匀性，整个圆盘主体如果壁厚差太大，注塑成型的时候很容易出现缩痕、翘曲的问题，尤其是这类用于模具配套的零件，本身尺寸精度要求不低，翘曲变形会直接导致配合间隙不均，局部位置密封失效，所以在建模的时候要反复核对各个位置的壁厚，把主体壁厚控制在均匀的2毫米左右，外圈的加强筋厚度不超过主体壁厚的百分之六十，避免成型时出现缩水缺陷。在实际选型适配的时候，还要考虑端盖的使用环境，如果是用在有切削液飞溅的机加工车间，端盖的边缘要做微小的倒角处理，避免锋利的边缘割伤操作人员的手套或者皮肤，同时内侧的卡槽根部要做小圆角过渡，减少应力集中，

　　避免反复插拔的时候卡槽根部出现开裂。另外这类端盖在模具开发的时候，因为是圆形对称结构，进胶点选在端盖的中心位置最合适，这样熔料在型腔内的流动是均匀向四周扩散的，成型后的内应力分布均匀，不容易出现偏心变形的问题，脱模的时候也能保证顶出力均匀作用在端盖的端面，不会顶白或者顶穿零件。从现场使用的场景延伸来看，这类端盖除了用在管路插头的防护上，有时候也会临时用来封堵圆形的工艺孔、设备上的预留安装孔，只要尺寸匹配，都能起到不错的临时防护作用，所以在设计的时候，端面的平面度要控制在合理范围内，保证和被封堵的端面贴合时不会出现明显的缝隙。很多人觉得这类小零件结构简单，不需要花太多精力核对尺寸，但实际在生产现场，因为端盖尺寸不匹配导致脱落、密封失效的问题屡见不鲜，轻则需要操作人员反复检查补装，重则异物进入管路或者接头内部，造成后续设备运行时的密封泄漏、流道堵塞，反而要花更多的时间去排查清理，所以建模阶段就要把配合尺寸、安装边界、结构刚度这些细节都考虑到位，确保做出来的零件拿到现场就能直接用，不需要二次修配。
