自动雨篷系统前后机头头部模具结构

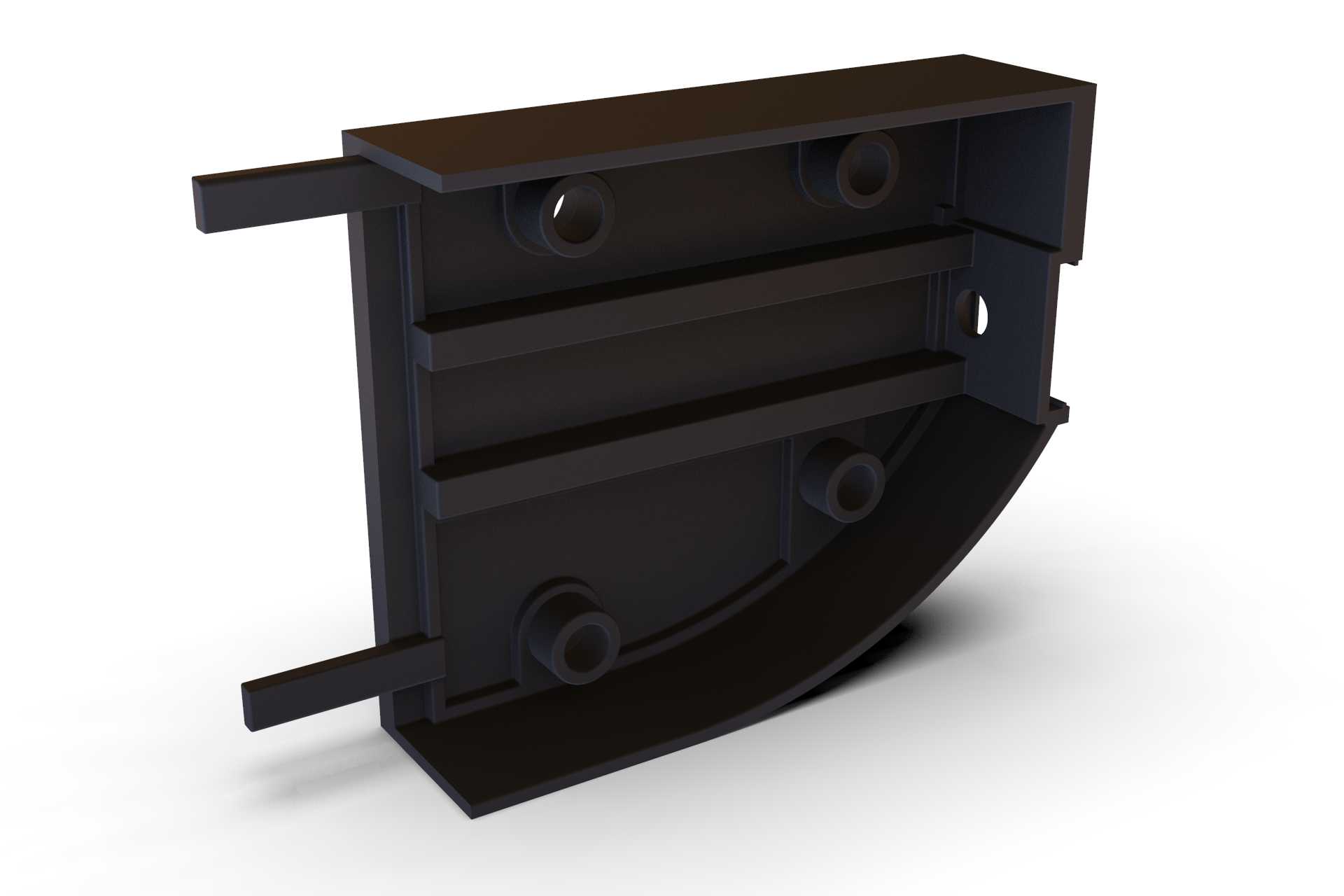

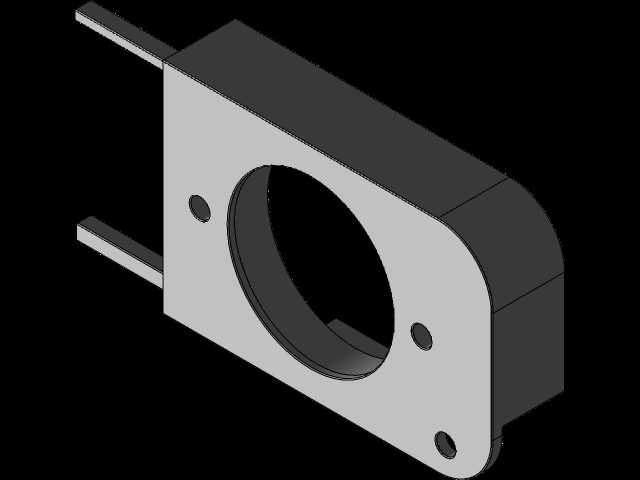

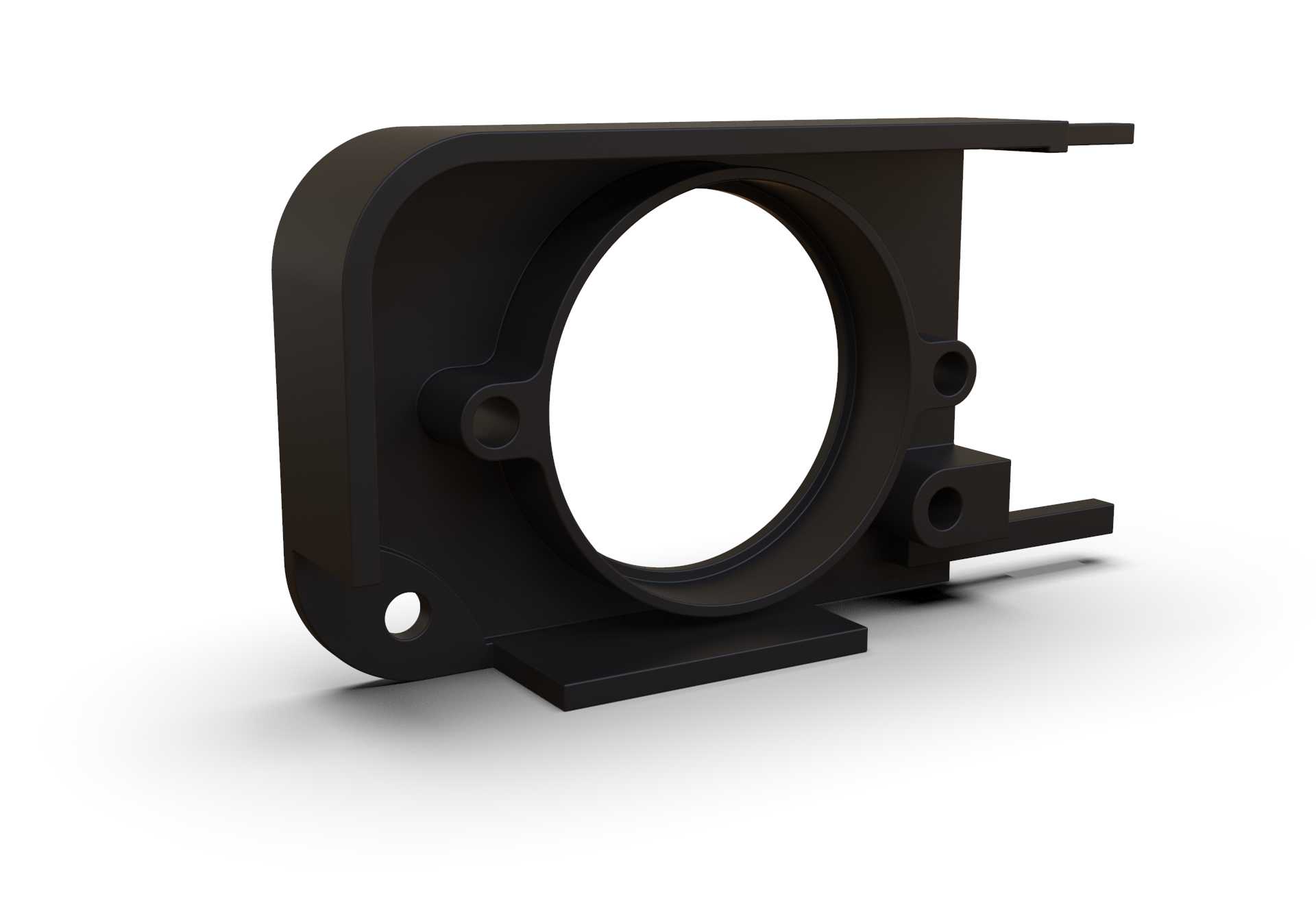

　　在户外遮阳遮雨设施的配套生产环节里，自动雨篷的机头部件是整套系统实现开合动作、承载篷布收放张力的核心受力构件，这类部件多采用改性工程塑料注塑成型，对应的成型模具直接决定了机头件的装配精度与长期使用的结构稳定性。这套模具针对的是库兰-法卡-卡尔普拉尔地区开放型自动雨篷的前后机头部件，适配当地常年多风、昼夜温差偏大的户外使用场景，成型后的机头件需要同时承担篷布收卷机构的定位、雨篷侧框架的连接、开合传动组件的防护三重功能，因此模具的型腔设计完全贴合机头件的异形受力结构。从结构布局来看，模具成型的机头件整体呈带弧形底边的半封闭盒状结构，外侧弧形面完全匹配雨篷收拢时篷布的卷曲弧度，避免篷布收放过程中出现剐蹭磨损；盒体内侧设置了三道横向加强筋，

　　筋条厚度均匀控制在2.5mm，既保证了部件整体的抗扭刚度，又能避免注塑过程中出现缩痕、缺胶等成型缺陷。模具上对应四个安装柱位的型芯做了偏心脱模结构设计，每个柱位的内孔同轴度公差控制在0.05mm以内，确保后续装配时连接螺栓可以顺畅穿入，不会出现卡滞、错位的问题。考虑到机头件需要同时适配雨篷的前侧出料端与后侧驱动端，模具的型腔做了对称式可换镶块设计，更换对应位置的小型镶块即可完成前后机头件的切换生产，不需要整体更换模架，能有效降低批量生产时的模具投入成本。安装边界方面，成型后的机头件外侧伸出的两个定位凸台宽度为12mm，凸台上的定位孔中心距为187mm，完全匹配雨篷侧框架的标准安装槽尺寸，装配时不需要额外做二次切削加工，

　　直接卡入框架槽位后拧入固定螺栓即可完成定位；盒体侧壁预留的腰型过孔直径为8mm，用于穿设篷布收卷轴的传动连杆，孔位边缘做了R1.5的圆角过渡，避免连杆转动过程中与塑料件发生硬摩擦产生异响。模具的进胶点设置在部件背面的加强筋交汇处，采用潜伏式浇口设计，开模时浇口可以自动拉断，不会在部件外观面留下明显胶口痕迹，减少后续人工修整的工作量。冷却水路围绕型腔的弧形面与加强筋区域做了随形排布，水路间距控制在18mm，确保成型时整个型腔内的塑料熔体冷却速率均匀，避免部件出现翘曲变形，保证弧形面的轮廓度误差控制在0.1mm以内，和篷布卷曲弧度完全贴合。针对当地户外使用时部件需要耐受紫外线、高低温交变的需求，模具的成型面做了硬质阳极氧化处理，

　　表面粗糙度达到Ra0.8，成型后的部件表面致密性更好，能减少长期户外使用时的老化开裂概率。在实际生产适配性上，这套模具可以直接安装在200吨规格的卧式注塑机上，模架的安装孔位、定位圈尺寸都符合通用注塑机的装模标准，不需要额外做定制化的装模夹具；开模行程预留了120mm的安全距离，配合斜顶结构完成四个安装柱位的倒扣脱模，整个成型周期可以控制在45秒以内，适配批量规模化生产的效率要求。从结构设计的细节来看，模具的分型面完全沿着机头件的弧形轮廓边线设置，分型面贴合处做了0.02mm的溢料槽设计，避免注塑时出现飞边问题，减少后续去飞边的人工成本；顶针位置全部布置在加强筋与安装柱的背面，不会在部件外观面留下顶针痕迹，保证成品的外观一致性。
