40x60规格内塑料塞结构设计

　　日常做设备机架、型材框架、办公家具结构设计时，方管端面的封堵是很容易被忽略但又直接影响成品质感与使用安全的细节，这款适配40x60矩形截面型材的内塑料塞，就是针对这类场景做的标准化封堵零件。从实际使用场景来看，这类内塞的覆盖范围很广，工业场景里焊接方管搭建的设备护网框架、铝型材组装的生产线工作台支架，民用场景里钢制办公桌椅的腿端、仓储货架的立柱端面、物流周转箱的框体端部，都需要这类零件做封堵——一方面是避免型材切割后留下的锋利毛边划伤操作人员或者剐蹭线缆、地面饰面，另一方面是封堵型材内部空腔，避免加工、使用过程中切削液、灰尘、杂物进入管内造成积污锈蚀，同时也能让型材端面的视觉效果更整洁统一，部分需要落地支撑的场景，带加强筋结构的内塞还能充当脚垫的安装基底，分散管材对地面的压强，避免硬接触刮花地坪。

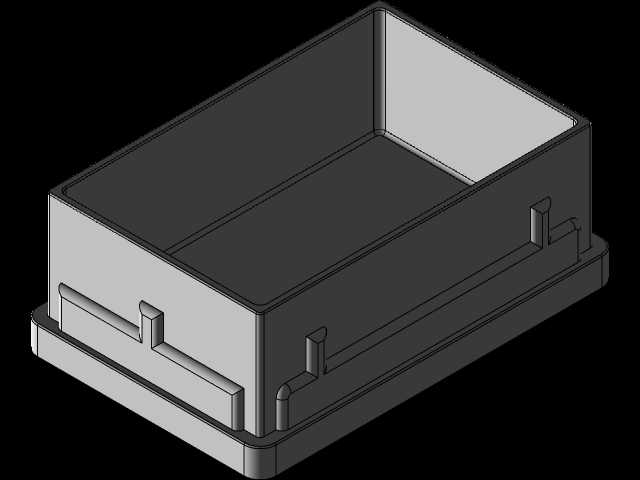

　　从结构设计思路来看，这款内塞采用的是过盈卡接的安装逻辑，没有额外的紧固件，安装时直接对准型材内腔压入即可，靠自身的弹性变形卡紧在管壁内侧。塞体的主体承托面做了和型材外轮廓匹配的矩形翻边，压入后翻边刚好贴合型材的端面外缘，完全覆盖切割后的断面，不会留下缝隙或者突出的毛边外露。伸入型材内腔的部分，在四个侧壁都做了向外凸起的弹性卡爪结构，卡爪的导向面做了斜角过渡，压入时卡爪受管壁挤压向内收缩，完全进入内腔后卡爪回弹，卡爪端面的止退台阶刚好顶住型材内壁，不会因为日常的震动、拖拽出现松脱掉落的情况。塞体内部做了纵横交错的加强筋布局，既可以减少注塑成型时的壁厚不均问题，避免出现缩痕、翘曲的成型缺陷，也能在不增加过多壁厚的前提下提升塞体的整体刚性，承受轴向压力的时候不会出现塌陷变形，哪怕是作为支撑脚使用，承载整台设备或者整组货架的重量时，也能把载荷均匀分散到型材端面上，不会出现局部应力集中导致的塞体开裂。

　　尺寸边界上，这款内塞的适配基准是内腔净尺寸40mm×60mm的矩形管材，翻边的外轮廓尺寸比管材外廓单边大0.8-1mm，保证完全覆盖管材断面，不会出现边缘漏出的情况；伸入内腔的部分长度做了12mm，这个长度既保证卡爪有足够的弹性变形行程，安装后卡接深度足够，不会因为轻微的侧向力就从管内脱出，也不会因为伸入长度过长，干涉管材内部可能穿设的线缆、预埋的螺母或者其他内置结构。卡爪的凸起高度做了1.2mm的过盈量，适配常规壁厚1.0-2.0mm的钢制方管、铝型材，哪怕管材切割后内腔有轻微的尺寸偏差，也能依靠塑料自身的弹性适配，不会出现太松卡不紧或者太硬装不进去的情况。

　　实际选型使用的时候，需要注意确认管材的内腔实际尺寸，因为不同厂家生产的型材，同样标称外尺寸40x60的情况下，壁厚不同对应的内腔尺寸会有差异，比如2mm壁厚的方管内腔是36x56，1.5mm壁厚的是37x57，这款塞体的卡爪弹性范围可以覆盖±0.5mm的内腔尺寸偏差，适配常规工业用、家具用的标准矩形管材。安装时不需要额外涂胶或者加紧固件，用橡胶锤轻轻敲入到位即可，如果后续需要拆卸维护，用平口螺丝刀从翻边缝隙处轻轻撬动就能取出，不会损伤管材端面，重复安装也能保持足够的卡紧力。塞体的外露面做了细微的磨砂纹理，和常见的工业铝型材、喷塑方管的表面质感匹配，不会出现过于突兀的亮面反差，外露边缘都做了R0.5的圆角处理，没有尖锐棱角，哪怕人员肢体碰到也不会造成划伤。作为通用的封堵类五金配件，这类塑料内塞的标准化设计可以大幅减少非标定制的工作量，结构设计人员在做框架类产品时，直接根据管材规格选型即可，不需要单独设计封堵结构，能有效缩短设计周期，降低零件开模和采购成本。
