30x50规格叠层蝶形塞结构设计

　　在民用家具、轻型工装的装配场景里，这类叠层结构的塑料塞件是很容易被忽略但又直接影响成品使用体验的小部件，日常接触最多的就是金属管材桌椅的脚端封堵、小型设备机架的管口防护，还有部分塑料壳体的端口密封场景，别看零件尺寸不大，要是结构设计不到位，要么装上去容易脱落，要么和管壁贴合度差，要么长期受压后出现形变塌陷，都会直接拉低整套产品的质感。

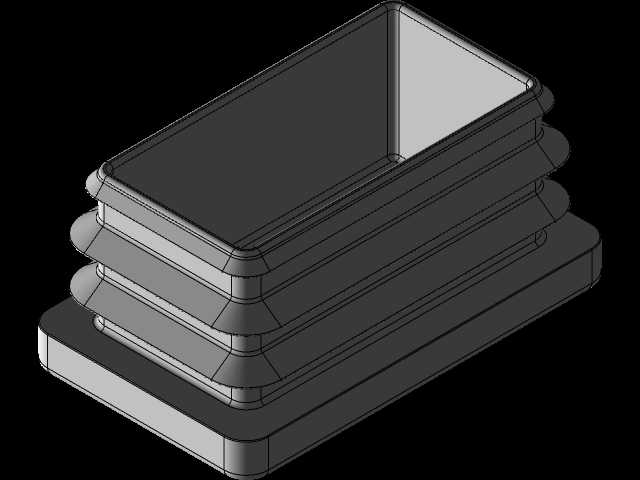

　　这个塞件的主体外形是30x50的矩形截面，和常规圆形管塞不同，它适配的是对应规格的矩形管材端口，叠层的阶梯式结构是整个设计的核心巧思，不是为了做外观造型，每一层凸缘的尺寸都做了细微的梯度差，最外层的凸缘尺寸略大于管材内径，往内逐层收窄，安装的时候不需要额外涂胶或者加紧固件，靠每层凸缘和管材内壁的过盈配合就能实现卡紧固定，哪怕管材因为加工公差存在轻微的内径偏差，不同层级的凸缘也能自动适配卡合位置，不会因为管材尺寸略大就出现塞件松脱的问题。

　　从结构受力的角度看，多层叠肋的设计相当于给塞件加了好几道环形加强筋，相比单层的平口塞，它的轴向承压能力提升很明显，桌椅使用过程中反复承受竖向载荷的时候，塞件不会因为长期受压出现侧壁弯折、整体凹陷的问题，最底部的法兰边刚好卡在管材端口的端面，既可以遮挡管材切割后的毛刺飞边，避免划伤地面或者使用者，也能限制塞件的安装深度，不会出现安装时用力过猛把塞件整个捅进管材内部的情况。

　　建模的时候要特别注意几个尺寸边界，首先是每层凸缘的拔模角度，因为这类零件基本都是注塑量产，拔模斜度控制在1.5度到2度之间最合适，角度太小脱模的时候容易刮伤凸缘表面，影响配合精度，角度太大又会导致凸缘和管壁的接触面积不足，卡紧力不够。然后是边角的圆角处理，所有和管材接触的棱边都做了R0.8到R1的圆角，一方面是安装的时候更容易对准管口导入，不用反复调整角度就能顺利塞进去，另一方面也能避免应力集中，长期受挤压的时候不会在棱边位置出现开裂。还有塞件内部的空腔设计，不是做实心结构，而是保留了均匀的壁厚，既可以减少注塑时的材料用量，降低冷却变形的概率，也能让塞件本身有合适的弹性，安装时凸缘可以产生轻微的形变挤入管口，到位后回弹卡紧，不会因为硬度过高导致安装困难，或者硬度过低出现卡紧力不足的问题。

　　实际应用里，这类塞件除了桌椅脚的封堵，还能用在仓储货架的矩形管端防护，避免管材内部进灰、进水锈蚀，也能防止搬运的时候管口锋利的边缘刮伤货物或者操作人员；部分小型输送线的框架管端也会用到同款结构的塞件，相比金属端盖成本更低，安装效率更高，还能起到一定的减震缓冲作用，设备运行时的轻微震动不会让塞件产生异响。设计的时候还要考虑使用环境的耐候性，结构上预留了壁厚余量，哪怕用改性PP或者PE材料生产，在-10℃到60℃的常规使用环境里，都不会因为温度变化出现明显的尺寸收缩或者脆裂，能保证长期使用的卡紧可靠性。

　　很多新手设计这类塞件的时候容易犯两个错误，一是把凸缘的尺寸差做的太大，导致只有最外层的凸缘和管壁接触，内层的结构完全起不到作用，承压的时候所有载荷都集中在一层凸缘上，用不了多久就会磨损松脱；二是忽略了管材的公差范围，把塞件的配合尺寸做的太死，实际生产出来的管材内径偏小时根本塞不进去，内径偏大又卡不住，这个叠层结构刚好通过梯度尺寸覆盖了常规矩形管材的公差带，不需要针对每一批次的管材单独调整塞件尺寸，适配性更强。另外塞件顶面做了微向内凹的平面处理，不是完全的平面，这样当桌椅脚放在地面上的时候，塞件和地面的接触更平稳，不会因为顶面轻微的注塑缩痕导致桌椅放置不稳出现晃动的问题。
