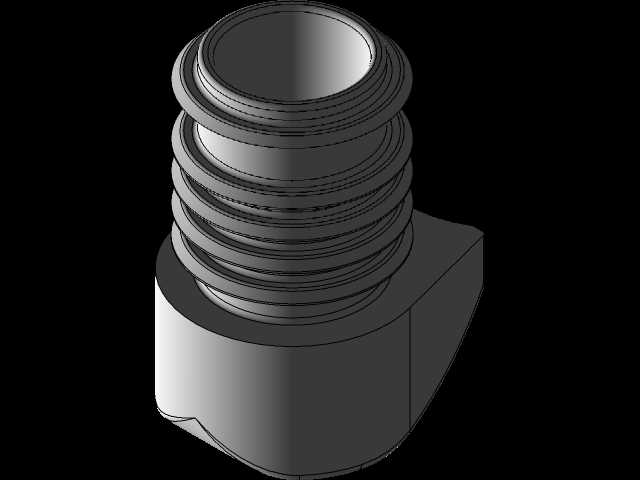

23直径马蹄蝶形鞋形螺纹接头结构

　　日常做家具结构配套、轻工管路接驳的设计里，这类带马蹄蝶形鞋状基座的外螺纹接头，是很容易被忽略但直接影响装配可靠性的小部件。先从实际应用场景说，这类接头最常出现在民用桌椅的腿足调节、小型塑料管路的终端接驳、轻型置物架的支脚连接位置，尤其是需要频繁调整支撑高度、或者需要基座贴合非完全平面安装面的场景，常规的六角头外螺纹接头因为基座接触面是规整平面，遇到安装面有轻微弧度、或者需要靠基座侧面做限位的场景，很容易出现贴合不严、锁紧后受力偏移的问题，这个马蹄蝶形的鞋状基座，就是针对这类场景做的结构优化。

　　从功能特性上拆解，上部的多段外螺纹结构，不是单一规格的连续螺纹，靠近基座位置的螺纹牙型更浅、螺距更大，往上靠近端口的位置螺距更小、牙型更规整，这种分段螺纹的设计，一方面是适配不同壁厚的塑料件、薄金属件的旋合需求，浅牙大螺距段可以快速旋入预制的螺纹孔，减少装配时的旋转圈数，提升装配效率，深牙小螺距段在旋入到位后可以提供足够的锁紧力，避免受振动后出现松脱。下部的马蹄蝶形鞋状基座，底部不是完全平整的平面，而是带轻微的内凹弧度，边缘做了小尺寸的倒角过渡，这种设计首先是降低基座和安装面的接触应力，当接头作为支撑脚使用时，基座压在地面或者家具框架的接触面上，内凹结构可以让压力集中在基座的外圈边缘，避免基座中心位置因为加工公差凸起导致支撑不稳，同时侧面的斜切蝶形结构，不需要额外的扳手工具，徒手就可以捏住旋转拧紧，在没有工具的装配场景下，操作便利性比常规六角头高很多。

　　设计思路上，做这个结构的时候首先要考虑的是安装边界的限制，23毫米的整体基座最大外径，适配的是常规25毫米直径的圆管支腿、或者20-25毫米宽度的方管框架安装位，不会出现基座尺寸过大突出安装面影响外观的问题。上部螺纹段的总长度控制在18毫米左右，旋入深度可以覆盖3-10毫米壁厚的常见安装板材，不管是5毫米厚的PP塑料家具板，还是8毫米厚的铝合金方管，都能保证足够的旋合长度，不会因为旋入深度不够导致拔脱。基座和螺纹段的过渡位置做了R2的圆角过渡，没有尖锐的应力集中角，不管是采用注塑加工还是锌合金压铸加工，这个圆角都能让材料填充更顺畅，减少成型时的缺料、裂纹问题，同时在承受侧向冲击力的时候，圆角位置可以分散应力，避免螺纹根部断裂。

　　实际选型使用的时候要注意，这类接头的侧向承载能力比常规六角头接头稍弱，因为基座的蝶形斜切结构去掉了部分侧边材料，所以不适合用在需要承受大侧向剪切力的重载结构上，更适合静态支撑、轴向受力为主的场景，比如家具调节脚、轻型管路终端堵头、小型设备的支脚调节位置。建模的时候要注意分段螺纹的起始位置对齐，保证两段螺纹的旋合轨迹连续，不会出现旋入到两段螺纹交接位置卡滞的问题，基座底部的内凹深度控制在0.3-0.5毫米就足够，过深会导致基座支撑刚性下降，过浅起不到规避中心平面公差的作用。另外基座侧面的蝶形捏合面，要做细微的防滑纹理处理，不过这个模型里做的是光面结构，实际量产的时候可以根据需求增加滚花，提升徒手拧紧的摩擦力，避免手上有油污的时候打滑。

　　从安装尺寸的边界来说，这个接头装配后，基座突出安装面的高度是12毫米左右，在做整体结构的空间预留的时候，要给基座侧面留出至少2毫米的操作空间，方便手指捏住旋转调节，不要把安装位周围做全包围结构，否则会失去徒手操作的便利性，违背这个结构的设计初衷。螺纹端口的位置做了1毫米的45度倒角，方便旋入的时候对准螺纹孔，不会因为端口的毛刺刮坏内螺纹的牙型，这个细节虽然小，但在批量装配的时候能大幅降低对位的时间成本，减少废品率。
