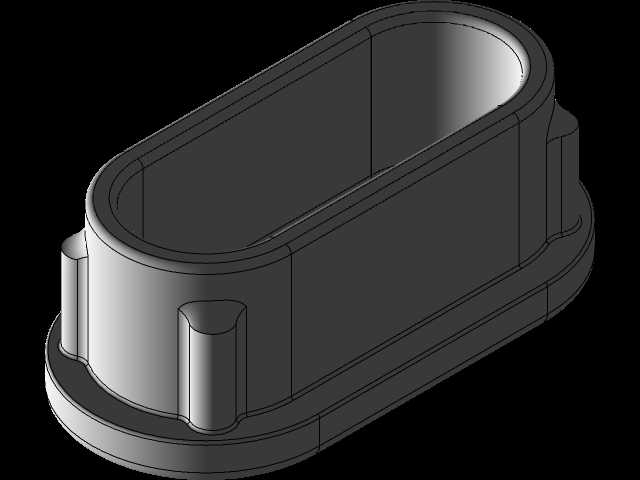

20x40规格椭圆形内嵌式封堵塞结构

　　日常做设备结构配套、家具五金选型的时候，经常会遇到椭圆截面的型材端口、安装预留孔需要做封堵处理，这类位置如果用常规圆形塞件根本无法匹配安装，强行适配会出现翘边、脱落、密封不严的问题，这款20x40规格的椭圆形内塞就是针对这类长圆形截面的安装场景设计的专用封堵构件。先从实际应用场景来说，这类椭圆塞最常出现在办公家具的椭圆管桌椅腿端口，用来封堵裁切后的金属或塑料型材管口，避免管内进入灰尘杂物，同时隔绝管材裁切后的锋利毛边刮伤地面或者划伤使用者，也会用在电气柜、设备壳体上预留的椭圆形穿线孔位，当孔位暂不穿线时做封堵防尘，部分小型输送线的椭圆截面型材框架端口，也会用这类塞件做端部封闭，甚至部分户外健身器材的椭圆管材端口，

　　也会选用同规格的耐候材质内塞做封堵，避免雨水灌入管材内部造成锈蚀。从功能特性上看，这款内塞采用带外翻边的内嵌式结构，塞体主体嵌入到椭圆孔或椭圆管内部，外侧的一圈凸缘卡在安装端面，既可以限制塞件塞入过深掉入管腔内部，也能覆盖住端口的裁切毛边，提升外观整洁度。塞体侧面设计有多道沿轴向分布的凸起加强筋，这些筋条一方面可以提升塞体自身的结构强度，避免安装时受力过度出现变形碎裂，另一方面筋条的外轮廓尺寸略大于安装位的内截面尺寸，安装后筋条会产生轻微的弹性形变，紧紧撑在安装位的内壁上，提供足够的摩擦力防止塞件松脱，不需要额外打胶或者加装固定件就能实现稳固安装，拆装也比较方便，后续需要穿线或者维护管口内部结构时，

　　可以直接用工具撬动外翻边就能取出塞件。在设计思路上，这款内塞的截面严格匹配20mm短轴、40mm长轴的标准椭圆内孔尺寸，塞体的插入段做了微小的拔模斜度，端部做了圆角导向处理，安装时不需要精准对齐，顺着导向斜度就能顺利压入安装位，降低现场安装的对位难度。塞体的壁厚做了均匀化处理，避免注塑成型时出现缩痕、翘曲等成型缺陷，同时外翻边的厚度做了针对性加强，避免撬动拆卸时出现边部断裂的问题。考虑到不同使用场景的需求，塞体的整体插入深度做了适配常规型材壁厚的设计，不会因为插入过浅导致固定力不足，也不会因为插入过深占用过多管腔内部空间，影响管材内部穿线或者其他构件的安装。从安装边界来看，这款内塞适配的安装位内截面尺寸公差范围在±0.2mm以内，

　　不管是金属椭圆管的内孔，还是板材冲压出的椭圆安装孔，只要截面尺寸符合20x40的椭圆规格，且孔壁/管壁厚度在常规1-3mm范围内，都可以顺利安装。安装时只需要将塞件对准端口，均匀施加压力压入到外翻边与安装端面完全贴合即可，不需要额外的固定工序，安装效率远高于需要粘接或者螺丝固定的封堵件。另外塞件的外端面做了微弧面处理，和常规管材端口的视觉风格更匹配，不会出现突兀的平面落差，安装后整体外观一致性更好。在实际选型过程中，需要注意确认安装位的内截面实际尺寸，因为部分非标椭圆型材的内孔尺寸会存在偏差，如果内孔尺寸偏大，会导致塞件固定力不足容易脱落，内孔尺寸偏小则会出现无法压入或者压入后塞件开裂的问题。同时如果是户外使用场景，需要选用耐候性材质的同规格塞件，避免长期日晒雨淋导致材质变脆失去弹性，影响固定效果和封堵性能。这类内塞虽然是小型五金配件，但在设备和家具的整体结构里起到的作用并不小，合适的封堵塞件不仅能提升产品的外观质感，还能避免端口毛刺带来的安全隐患，减少杂物、水汽进入管腔造成的内部锈蚀、积灰问题，延长整体结构的使用寿命。在做三维建模的时候，这类塞件需要重点把控椭圆截面的尺寸精度，还有侧面加强筋的凸起高度、拔模斜度的参数，既要保证安装后的抱紧力足够，也要避免安装阻力过大导致现场装配困难，外翻边的直径要略大于安装位的外轮廓尺寸，保证能完全覆盖端口的裁切毛边，同时边部做圆角处理，避免安装后边部锋利划手。
