五吨级起重吊夹夹紧装置结构设计

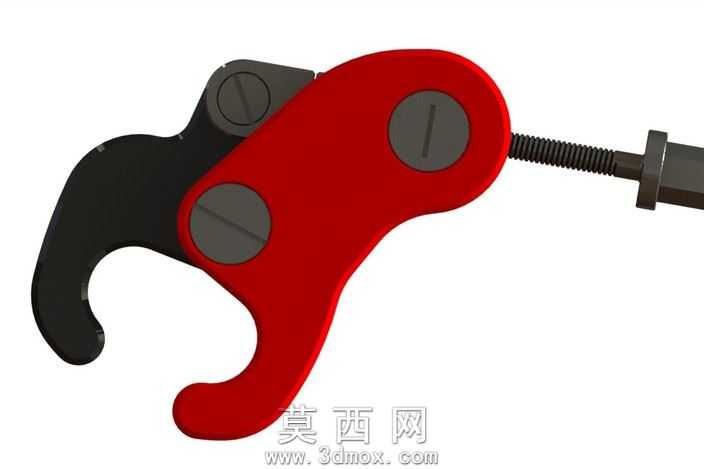

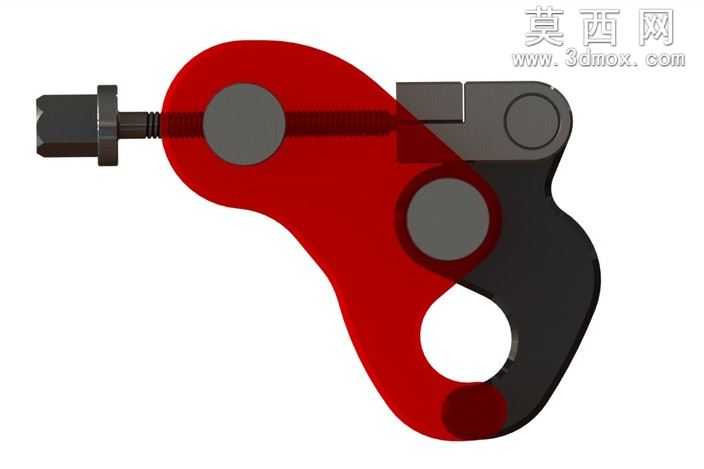

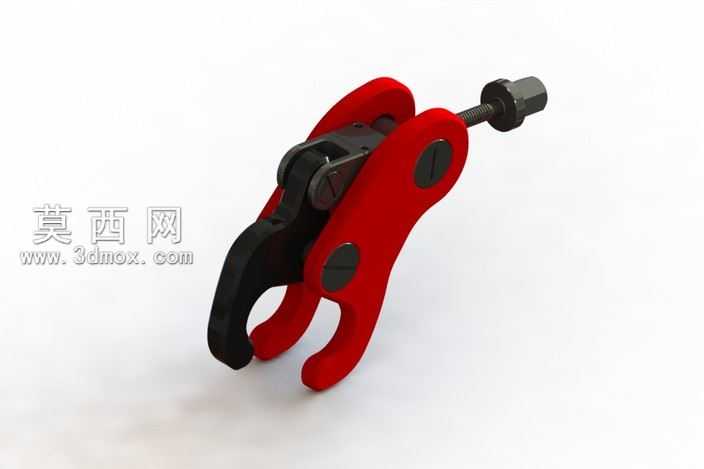

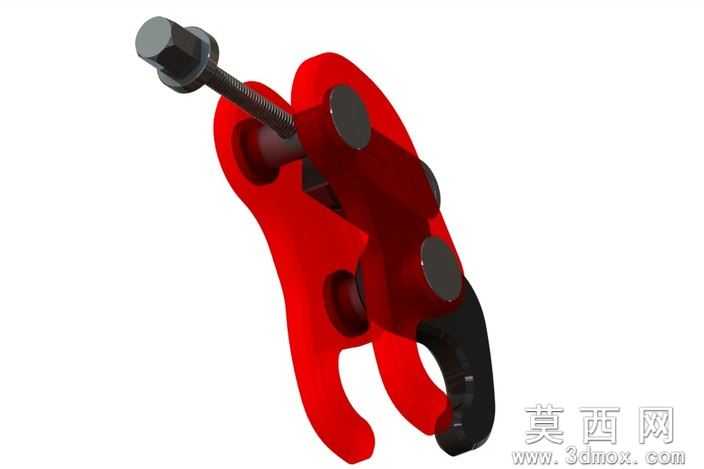

本作品为五吨额定载荷的起重吊夹三维建模作品，采用SolidWorks完成全参数化建模与装配验证，建模过程中对各零部件的配合公差、运动干涉情况做了完整校验，确保结构运动逻辑符合实际起重作业的工况需求。模型整体采用模块化建模思路，将吊夹拆分为主夹臂、副夹爪、铰接销轴、调节螺杆、锁紧螺母、复位弹性组件等独立零件分别建模，每个零件均按照机械加工的工艺要求设置合理的倒角、圆角与工艺让位结构，避免出现无法加工的尖锐棱角与不合理壁厚。材质渲染阶段，对主体承载夹臂采用高饱和度红色哑光漆面材质，模拟工业起重设备常用的警示涂装效果，夹爪咬合部位采用深黑色高耐磨合金钢材质，还原实际产品中钳口部位的热处理耐磨层质感，铰接销轴、调节螺杆等标准连接件采用银灰色金属镀锌材质，锁紧螺母做发黑处理的材质表现，不同材质的粗糙度、反光度参数均按照真实工业零件的表面处理效果调整，渲染输出的效果图能够清晰区分不同功能部件，直观展示产品的外观特征。结构设计上，该吊夹采用杠杆式夹紧原理，配合尾部的调节螺杆实现夹持开度的微调，当吊具承受起吊载荷时，夹爪部位会随载荷增大自动提升夹紧力，实现载荷自紧的效果，避免吊装过程中出现工件滑脱的风险，铰接部位的销轴采用间隙配合设计，保证夹臂开合动作顺畅无卡滞，同时预留润滑脂加注的结构空间，满足日常维护的使用需求。设计过程中重点考量了吊夹的受力分布，对夹臂的弯折部位做了圆弧过渡加厚处理，避免应力集中导致的结构失效，夹爪的咬合面做了齿形防滑结构设计，增大与被吊工件接触面的摩擦力，适配不同表面形态的工件吊装作业，整体结构紧凑，动作可靠，能够满足五吨额定载荷下的起重吊装使用要求，模型完整还原了产品的装配关系与运动逻辑，可用于产品展示、结构验证以及相关起重吊具的设计参考。
