改装款摩托车防滑脚踏结构设计

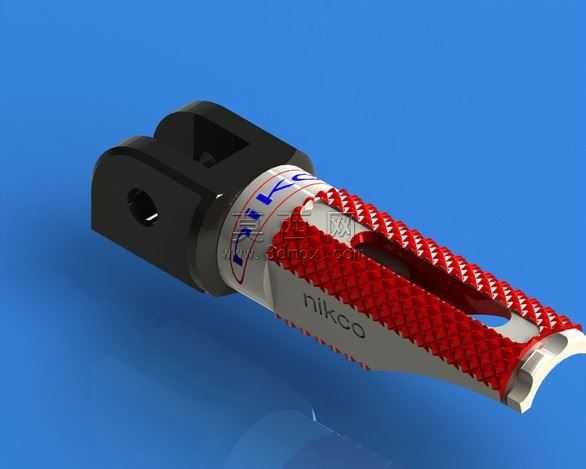

本作品为摩托车改装防滑脚踏的三维设计成果，建模阶段采用参数化建模思路，先以草图绘制脚踏的整体轮廓基准，通过拉伸、切除命令构建主体金属基座的基础形态，针对安装端的铰接耳结构，精准绘制安装孔的同轴度约束，确保后续与摩托车安装支架的装配匹配度。脚踏主体的防滑握持区域，采用阵列特征完成防滑齿的排布，每一处防滑齿的凸起角度、齿间距都经过反复调整，既保证骑行时脚部接触的摩擦力，又避免齿形过于尖锐造成剐蹭损伤。中部的标识区域采用包覆特征完成品牌字样的贴合，还原真实改装配件的细节质感。材质渲染阶段，将安装铰接端设置为哑光黑色硬质工程塑料材质，调整粗糙度参数模拟磨砂防滑的表面触感；主体金属基座采用银灰色金属漆材质，添加细微的金属颗粒纹理提升真实感；防滑齿区域设置为亮红色耐磨橡胶材质，调整漫反射与高光参数，还原橡胶材质的半哑光质感，同时通过色彩对比强化脚踏的视觉辨识度。结构设计上，脚踏采用中空减重设计，在保证整体结构强度的前提下，通过内部合理的筋位排布降低零件重量，避免增加不必要的簧下质量影响骑行操控；安装端的铰接结构预留了标准的销轴安装间隙，可适配多数跨骑摩托车的脚踏安装位，兼顾通用性与改装适配性。整体设计兼顾实用功能与外观改装效果，既满足骑行过程中脚部放置的防滑支撑需求，又通过红银黑的配色搭配提升车辆的外观改装质感，建模过程中所有特征均保留完整参数，可根据不同车型的安装需求调整脚踏长度、安装孔距等尺寸，适配更多车型的改装使用场景。
