BSP规格内丝直通三件式管接头

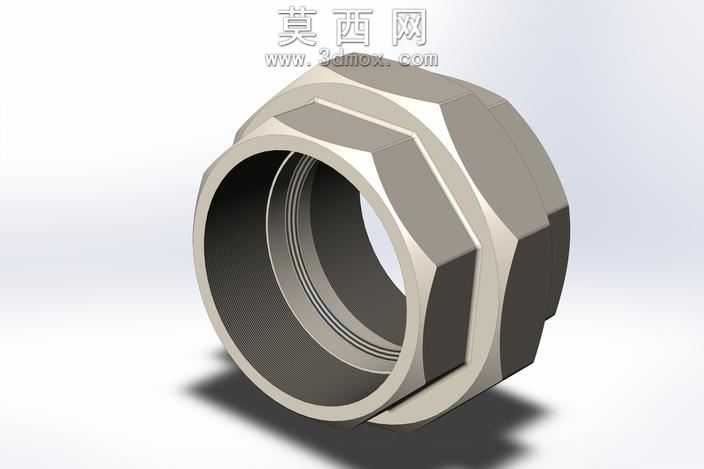

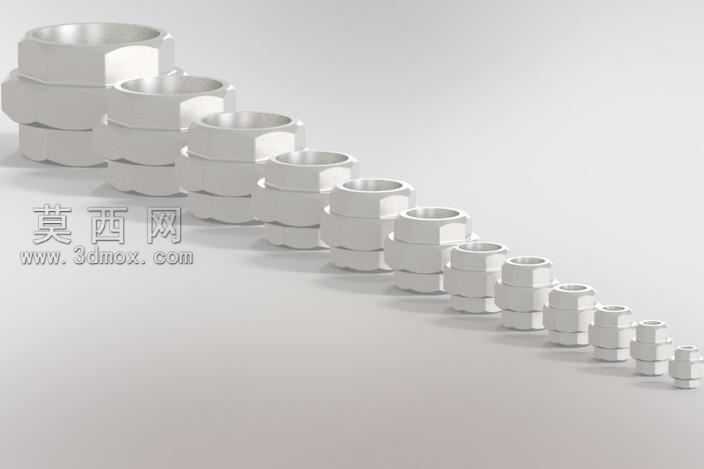

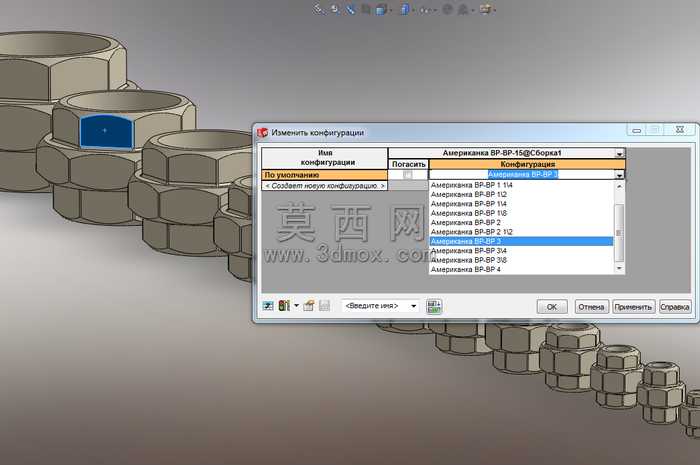

本模型为系列化BSP1/8至4英寸规格的F/F内丝直通三件式管接头，建模阶段采用参数化设计逻辑，先以公制英制双单位基准搭建核心参数表，将螺纹规格、接头外径、六角对边尺寸、总长、密封面宽度等关键尺寸全部关联至参数变量，仅需修改规格参数即可快速生成全系列不同尺寸的接头模型，大幅提升系列化零件的建模效率。建模过程中优先还原接头的真实结构特征，主体部分的内螺纹严格遵循BSP英制管螺纹标准绘制牙型轮廓，通过螺旋扫描命令生成精准的螺纹实体，六角拧动部位按照标准紧固件的对边、对角尺寸绘制，边缘做符合实际加工工艺的微小倒角处理，避免尖锐棱角不符合生产实际。三件式的组合结构分别建模后通过装配约束完成组合，清晰展示接头的内部装配关系，密封接触面的平面度、配合间隙都按照实际密封要求设置参数，还原产品的密封结构逻辑。渲染阶段采用哑光工程塑料与金属镀锌两种材质预设，分别对应民用气动管路与工业液压管路的不同应用场景，金属材质添加细微的镀锌层颗粒质感与表面轻微反光特性，塑料材质调整为低反光的哑光质感，搭配浅灰色渐变背景与柔和的侧上方打光，既清晰展示接头的外形轮廓与六角结构特征，也能直观呈现不同规格接头的尺寸递进关系。模型同时兼顾结构展示与生产参考价值，所有尺寸均符合行业通用的管接头制造标准，可直接用于管路系统的装配干涉校验、产品选型展示、安装指导演示等场景，系列化的参数设置也方便后续根据实际需求调整规格参数，适配不同的管路设计需求。
