JXD S192安卓游戏平板内置音箱结构件

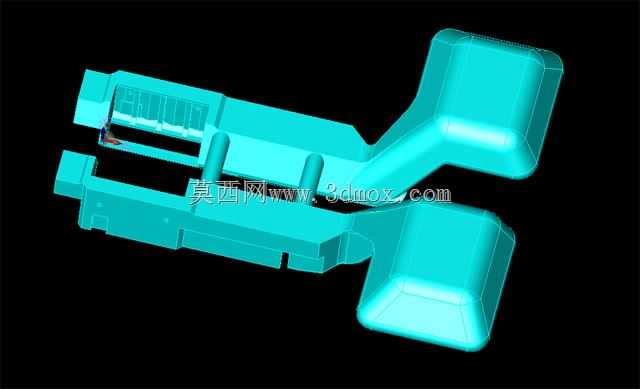

　　这款结构件是为安卓游戏类手持平板设备设计的内置声学承载部件，核心作用是为平板设备提供更具沉浸感的音频输出表现，尤其是在游戏场景下的低音反馈效果，弥补常规平板内置扬声器低频不足的问题。从结构设计来看，整体采用对称式双腔体布局，两个扬声器安装位分别对应设备握持时的左右声道位置，适配13x18毫米规格的手机类扬声器单元，这类单元采购渠道成熟，供应链通用性强，无需定制特殊规格的声学器件，能有效控制整机物料成本。

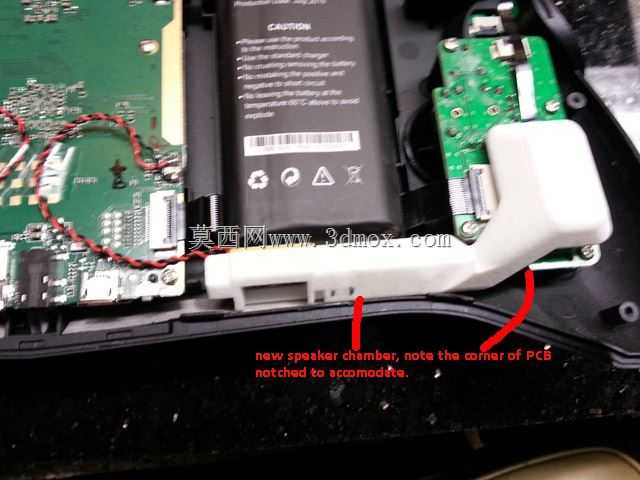

　　在安装边界的考量上，结构件整体贴合平板中框的内部弧度设计，两侧的凸起腔体刚好嵌入平板背部的握持凸起区域，不会占用主板、电池等核心部件的排布空间，腔体的壁厚经过反复调校，既保证了注塑成型时的脱模顺畅性，又能避免腔体壁过薄产生的谐振杂音，同时控制整体重量不会给手持设备带来额外的负重感。腔体的导声槽走向经过优化，出声孔对应平板侧边的开孔位置，不会被用户握持时的手掌遮挡，保证横屏握持玩游戏时，左右声道的声音可以直接传递到用户耳部，不会出现声短路的问题。

　　从实际应用场景出发，这类手持游戏设备用户往往会长时间握持操作，结构件的安装固定采用卡扣加定位柱的组合方式，不需要额外打胶或者螺丝固定，在整机装配时可以直接卡入中框预设的卡槽，定位柱对准主板上的定位孔即可完成预装，提升产线装配效率，同时后期维修更换扬声器时也可以直接拆卸，不会损伤周边结构。腔体内部做了封闭式的隔筋设计，两个扬声器的腔体完全独立，避免左右声道的声音串扰，保证立体声分离度，同时腔体的容积经过计算，刚好匹配13x18毫米扬声器的谐振频率点，能有效拓展低频下潜深度，让游戏中的爆炸声、引擎轰鸣声这类低频音效有更好的表现，提升用户的游戏沉浸感。

　　设计过程中还充分考虑了注塑生产的工艺性，所有转角位置都做了圆角过渡，避免应力集中导致的结构件开裂，同时拔模角度控制在合理范围，不需要做特殊的行位结构，简化模具结构，降低量产时的模具成本。结构件上还预留了扬声器走线的线槽，扬声器的焊线可以顺着线槽排布到主板的音频接口位置，不会出现线材被壳体挤压破损的问题，线槽边缘做了倒角处理，避免锋利的边缘割伤线材绝缘层。在和其他部件的配合公差上，安装位的尺寸公差控制在±0.1毫米以内，保证扬声器安装后不会出现松动，避免设备晃动时扬声器产生异响，同时出声孔的位置和中框开孔的对位精度也做了限位设计，装配后不会出现孔位偏移导致的声音遮挡问题。

　　针对手持设备容易跌落的使用场景，结构件的材质选用具备一定韧性的注塑材料，在设备受到跌落冲击时，可以吸收部分冲击力，保护扬声器单元不会因为剧烈震动出现损坏，同时腔体和中框之间预留了微小的缓冲间隙，避免冲击直接传递到扬声器振膜。另外，结构件的表面没有做多余的外观处理，因为是内置部件，不需要考虑外观质感，只需要保证尺寸精度和结构强度即可，进一步压缩了生产制造成本。在声学设计上，腔体内部没有做多余的吸音材料粘贴位，依靠腔体本身的结构设计来优化声学表现，减少了组装工序，也避免了吸音材料在设备长期使用后出现脱落、受潮的问题，提升整机的长期使用可靠性。
