SBM-20盖革弥勒辐射计数管三维模型

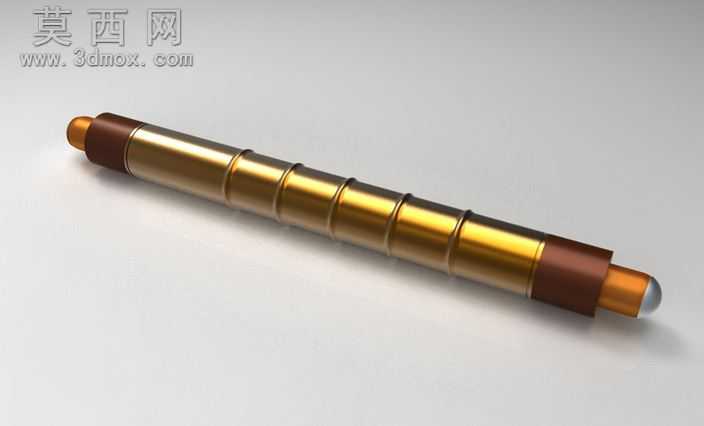

本模型为SBM-20型盖革-弥勒计数管的三维实体建模作品，整体采用长圆柱式同轴结构设计，建模过程中严格还原实物的尺寸比例与结构特征：两端为半球形密封端帽，端帽外侧设置金属导电接脚，端帽与管身衔接处采用绝缘密封环结构，管身主体为等径金属薄壁圆筒，外壁均匀分布多道环形加强筋结构，既还原了实物的结构强度设计特征，也通过环形结构的排布还原了产品的外观辨识度。建模阶段采用参数化草图驱动特征的方式构建基础轮廓，首先绘制管身的轴向截面草图，通过旋转凸台特征生成管身的基础基体，再通过环形阵列特征生成外壁的等距环形筋结构，两端的绝缘密封环采用独立凸台特征构建，通过外观面的颜色区分实现绝缘材质与金属材质的视觉区分，端部的半球形端帽采用旋转特征生成，端部的导电接脚采用小尺寸圆柱凸台构建，末端做半球形圆角处理还原实物的圆润端头特征。材质渲染阶段，管身金属部分采用抛光黄铜材质，调整材质的反射率与粗糙度参数，还原金属表面的细腻金属光泽与柔和反光效果，绝缘密封环采用深棕色酚醛树脂材质，设置较低的反射率与适中的粗糙度，模拟绝缘胶木的哑光质感，端部导电接脚采用亮面金属材质，提升端头部分的视觉辨识度。模型整体结构完整，各部件的装配关系清晰，无多余的冗余特征，所有倒角、圆角细节均按照实物的工艺特征做了还原，既可以用于核探测相关设备的装配场景演示，也可作为五金管件类产品的建模参考案例，模型的结构拆分合理，可支持后续的结构拆解、装配动画制作等二次开发使用，渲染过程中采用柔和的影棚布光，通过多角度的光源设置突出金属材质的层次感与结构的轮廓特征，让模型的视觉呈现效果贴近实物的真实质感。
