街机机柜用I-PAC2 USB控制接口板结构

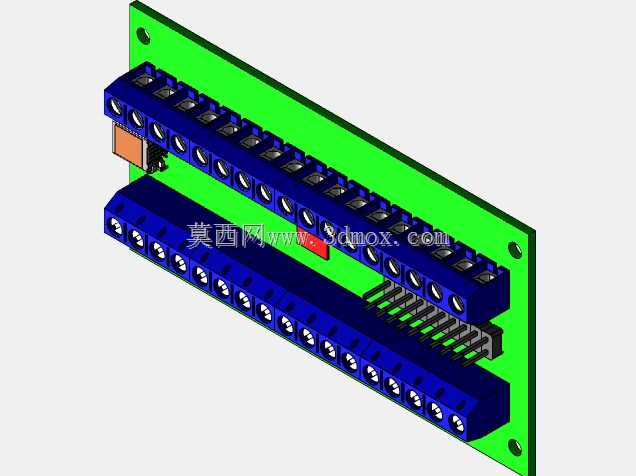

　　这款控制接口板主要面向PC端街机机柜的操控信号转接场景，是连接实体操控部件与上位机的核心中转硬件，在商用投币街机、家用定制街机台、复古游戏改装机柜中承担信号采集、编码、传输的关键作用。从结构设计来看，板件采用绿色环氧玻纤基板作为承载主体，基板边缘预留了三处圆形安装孔，可直接通过螺丝固定在机柜内部的安装立柱上，安装孔位的间距适配市面主流街机机柜的内部安装位尺寸，无需额外打孔改造即可完成装配，基板整体为矩形平板结构，厚度控制在常规PCB板标准范围内，不会占用过多机柜内部纵深空间。板载两排蓝色栅栏式接线端子沿基板长度方向平行排布，端子采用螺钉压接式接线结构，可直接接入操纵杆方向信号、各功能按键触发信号，

　　单排端子的接线位数量覆盖了街机常规所需的全部操控点位，包括四方向摇杆信号、8-10个动作按键信号、开始/投币等功能按键信号，接线时无需额外转接端子排，可直接将操控部件的导线压入对应端子位，降低现场接线的复杂度。端子排旁设置了USB接口模块，通过板载电路将采集到的开关量信号编码为标准USB HID协议信号，可直接通过USB线连接PC端，无需额外安装专用驱动即可被系统识别为游戏控制器，适配多数主流街机模拟器的信号输入要求。板上还预留了状态指示元件位，可直观反馈供电状态与信号传输状态，方便后期设备调试与故障排查。设计过程中充分考虑了街机使用场景的接线便利性，将所有接线端子布置在板件的同一侧区域，

　　机柜内部布线时可将所有操控部件的导线统一归集到接口板一侧，避免走线杂乱干扰其他内部元件，同时端子排的高度经过核算，接线完成后导线压接部位不会突出板件最高安装面，不会与机柜内部的其他结构件产生干涉。基板上的元件布局避开了安装孔位的受力区域，长期使用过程中不会因为安装螺丝的紧固应力导致板载元件虚焊脱落，整体结构紧凑，信号路径短，能有效降低操控信号的传输延迟，满足街机操作所需的实时响应要求。
