双AA串联电池仓固定支架结构设计

　　在手持检测设备、小型工控传感终端、便携民用电子装置的结构开发环节，电池固定结构的可靠性直接决定整机供电稳定性，很多初入结构设计领域的工程师容易忽略电池仓的细节设计，要么出现电池接触不良导致的供电瞬断，要么出现电池拆装卡滞、长期使用后弹簧失效的问题，这款双AA串联电池架的结构设计，刚好覆盖了这类小尺寸供电固定件的核心设计要点。从实际应用场景来看，这类双AA串联供电结构适配的设备非常广泛，小到家用红外遥控器、无线手持鼠标，大到工业现场的便携测温仪、小型数据采集终端、低功耗无线传感节点，只要是采用两节五号干电池串联供电的设备，都需要这类结构件作为电池的承载固定载体，它不需要额外定制复杂的注塑模具开模成本，可直接作为标准配件选型装配，

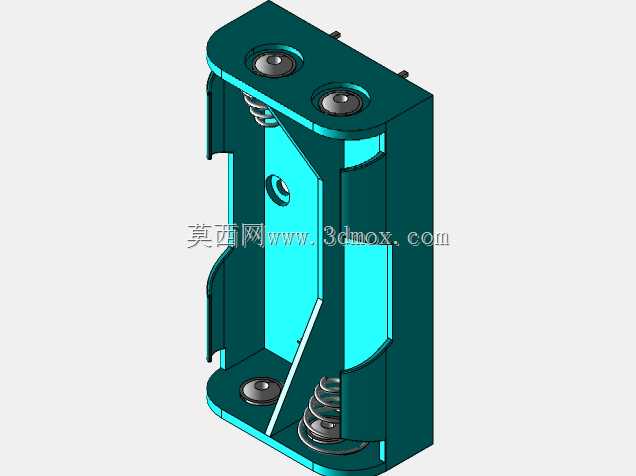

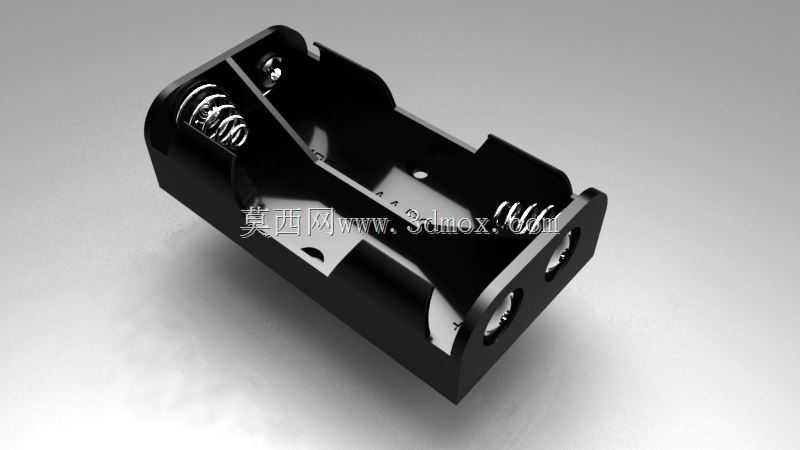

　　能大幅缩短小型电子设备的结构开发周期。从功能特性上看，这款电池架采用槽式限位结构，仓体内部设置了与AA电池外径匹配的弧形定位槽，两节电池沿仓体长度方向平行排布，通过端部的导电弹簧与金属接触片实现串联导通，一端的弹簧结构可以抵消电池长度方向的尺寸公差，同时在设备受到振动、冲击时提供缓冲余量，避免电池与接触片脱离导致断电；仓体端部预留的焊片引脚可以直接焊接在设备PCB板上，也可以通过导线外接供电回路，适配不同的设备内部布线需求。设计思路上，这款结构没有做多余的冗余特征，所有结构都服务于电池固定与导电导通两个核心需求：仓体侧壁的挡边高度刚好覆盖电池直径的三分之二，既可以保证电池装入后不会从侧向脱出，又不会因为挡边过高导致电池拆装时卡滞；

　　弹簧安装位做了沉台定位，避免弹簧在长期压缩回弹过程中出现移位；接触片的安装槽做了过盈配合设计，不需要额外打胶或者螺丝固定，就能将金属接触片牢牢固定在仓体端部，减少装配工序。从安装边界来看，这款电池架的整体外轮廓为规则长方体，长度方向刚好适配两节AA电池串联后的总长度加上两端弹簧的压缩余量，宽度方向覆盖两节电池平行排布的总宽度，高度方向不超过单节电池的直径，安装时只需要在设备壳体内部预留对应尺寸的矩形安装空间，在仓体两端的固定孔位锁入两颗M2的自攻螺丝即可完成固定，不需要额外设计复杂的定位结构；仓体底部做了平整的安装基面，可以直接贴合在PCB板或者设备内壳的筋位上，避免装配后出现倾斜导致电池接触不良。很多工程师在自行设计这类电池架时，

　　容易出现几个共性问题：一是弹簧的压缩量设计不合理，压缩量过小会导致电池公差偏负时接触不良，压缩量过大则会导致电池装入时阻力过大，甚至长期压缩导致弹簧疲劳失效，这款结构里的弹簧安装位深度刚好匹配标准电池弹簧的自由长度，装入标准AA电池后弹簧的压缩量保持在总行程的三分之一，既保证接触压力足够，又能兼顾弹簧的使用寿命；二是电池仓的拔模角度处理不当，注塑生产时容易出现粘模或者侧壁拉伤，这款结构的所有侧壁都做了1度的拔模斜度，兼顾注塑生产的工艺性与电池装入的顺滑度；三是忽略了电池漏液的导流设计，这款仓体底部预留了微小的导流凹槽，万一出现电池漏液的情况，电解液可以顺着凹槽流出，不会长期积存在仓体内腐蚀导电接触片。在实际选型使用时，需要注意这款电池架的导电接触片采用镀镍钢材，常规干电池供电场景下完全可以满足防腐蚀与导电需求，如果是用于大电流放电的设备，比如带大功率无线发射模块的终端，可以将接触片更换为镀锡铜材质，降低接触电阻减少供电损耗；如果设备需要通过跌落测试，可以在仓体上方增加一个可拆卸的电池压片，进一步固定电池，避免跌落时电池从仓内脱出。这类看似简单的小结构件，恰恰是很多小型电子设备结构可靠性的关键，很多设备出现的供电故障，追根溯源都是电池固定结构的细节设计不到位导致的，参考这类成熟的标准结构设计，可以有效规避很多常见的设计坑点，减少样机测试阶段的反复修改工作量。
