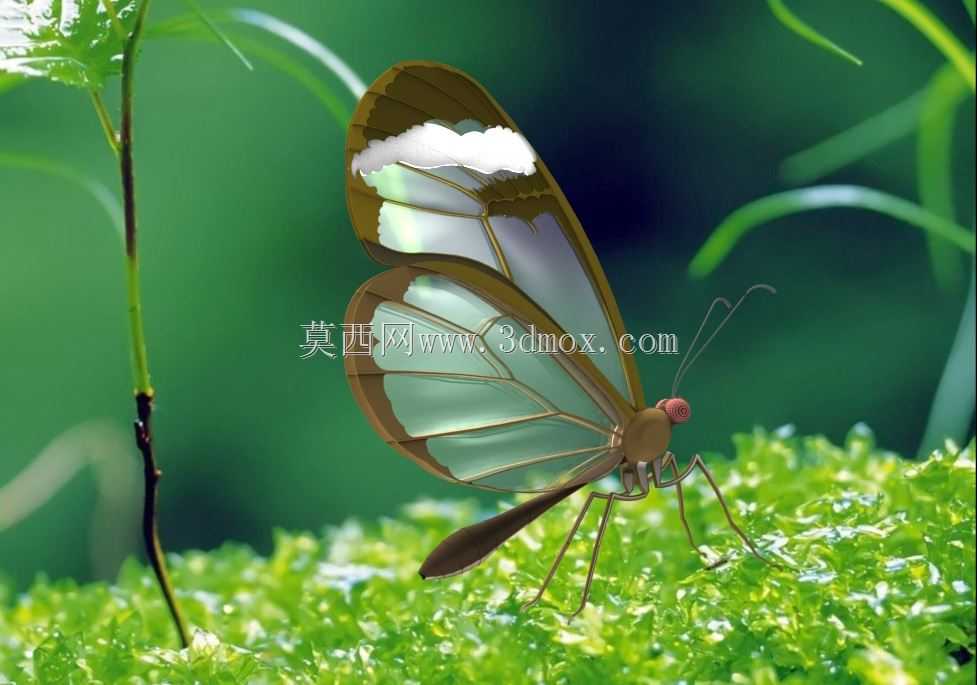

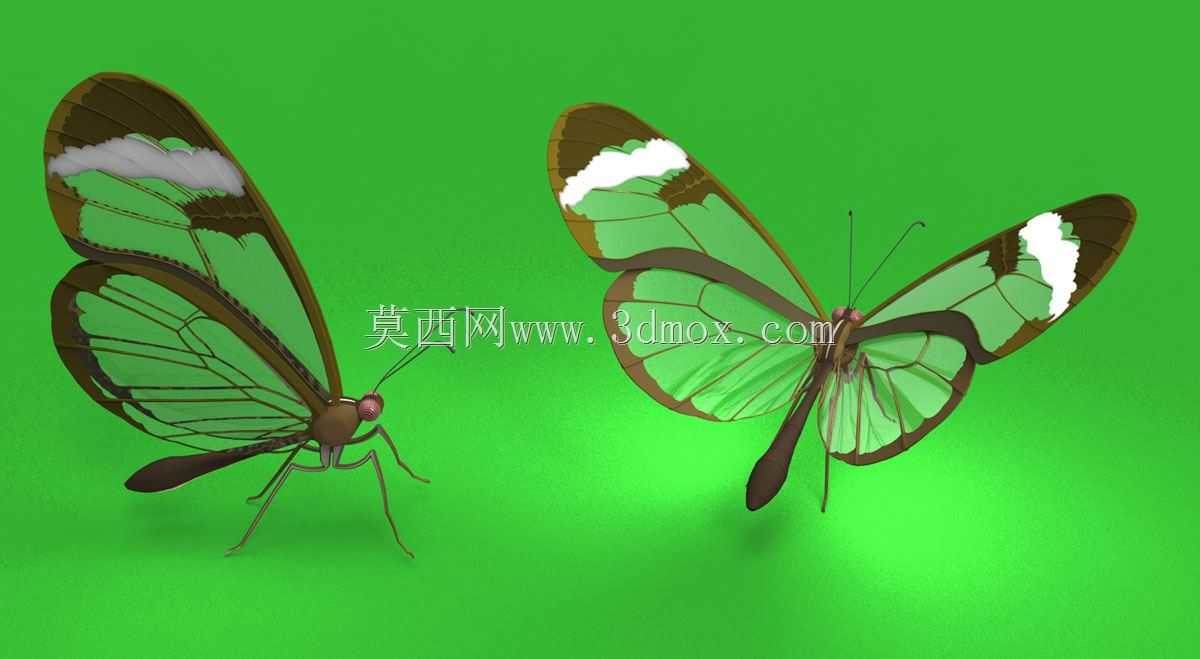

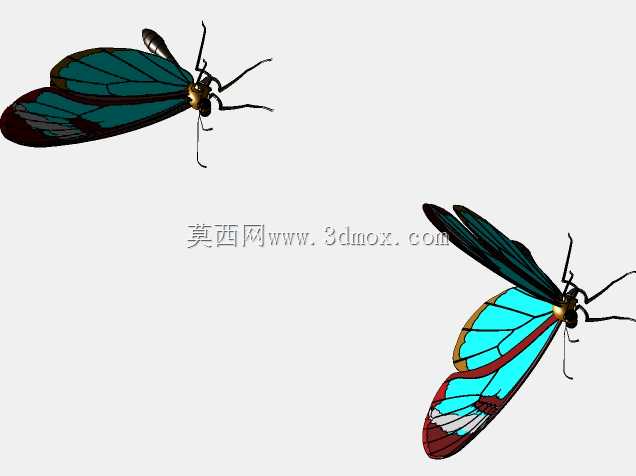

透翅蝶仿生结构三维数字建模作品

　　本次透翅蝶仿生结构建模，核心围绕生物结构的工程化复刻逻辑展开，区别于常规带纹理贴图的视觉类建模，所有结构均采用实体建模方式完成，规避了纹理贴图在不同工程软件间导入时的适配失效问题，可直接适配各类结构仿真、仿生机构研发场景的调用需求。从实际应用场景来看，这类高精度昆虫仿生结构模型，可服务于微小型扑翼飞行器的结构研发参考，透翅蝶的翅脉分布、翼面透光结构、躯体配重比例，都是微扑翼机构设计中可参考的生物原型，其翅脉的非等径排布逻辑，能为翼面的轻量化刚度设计提供直接的结构参考，避免传统等径筋条设计带来的重量冗余问题；同时该模型也可用于自然科普展项的数字内容制作，实体建模的结构可直接对接3D打印流程，制作等比例或缩放比例的实体展陈模型，

　　无需额外处理纹理映射丢失的问题。从产品功能特性来看，整个模型完整复刻了透翅蝶的躯体分节结构、六足的关节弯折角度、触角的形态曲率、翅翼的脉络分布以及透明翼区与鳞粉覆盖区的结构分界，没有依赖纹理贴图去表现翼面的分区特征，而是通过实体结构的边界划分来还原不同翼区的形态差异，这一设计思路让模型在导入不同三维软件时，不会出现纹理丢失、映射错位的问题，不管是用于结构力学仿真的网格划分，还是用于3D打印的模型切片，都能直接识别完整的结构边界，无需二次修补。设计过程中，针对透翅蝶最具特点的玻璃质透明翼区，没有采用常规的薄面加透明材质的处理方式，而是参考真实蝶翼的微结构逻辑，对翅脉的支撑结构做了等比例的力学排布还原，每一条翅脉的粗细变化、

　　走向弧度都匹配真实生物样本的结构比例，保证翼面在轻量化的前提下，具备和真实蝶翼一致的结构支撑逻辑，避免了薄面结构在仿真分析中容易出现的应力集中计算偏差。关于外形尺寸与安装边界，模型按照真实透翅蝶的成体尺寸等比例构建，翅展范围匹配真实成体6到8厘米的尺寸区间，躯体各部分的连接位置预留了可编辑的结构接口，如果用于扑翼飞行器的原型验证，可直接在躯体胸腔位置替换安装微型驱动机构的安装位，六足的关节位置也预留了可活动的结构铰接边界，无需重新拆分模型即可调整足部的支撑姿态，适配不同的展陈或实验安装场景；翼面的边缘结构做了平滑过渡处理，没有尖锐的几何破面，在进行3D打印制作时，不需要额外做边缘倒角修复，可直接生成打印支撑结构，

　　降低后期处理的工作量。建模过程中特意规避了纹理贴图的使用，所有视觉上的结构差异都通过实体几何特征来实现，比如翼面边缘的鳞粉覆盖区，是通过实体结构的厚度差来区分于中间的透明翼区，而非依靠贴图的颜色差异，这一处理方式让模型不管是用于工程结构分析，还是用于多平台的数字内容展示，都能保持结构特征的一致性，不会因为渲染环境、软件版本的差异出现特征丢失的问题。针对仿生研发场景的需求，模型的躯体内部预留了空腔结构的编辑空间，使用者可根据自身的研发需求，在空腔内布置微型传感器、驱动模块等元器件，不需要重新对躯体进行挖槽修改，结构的壁厚也参考了仿生结构的轻量化要求，设置为均匀的薄壳结构，在保证结构强度的同时尽可能降低整体重量，匹配微小型飞行器的自重控制要求。
