插入式P60LED手电筒灯头组件结构设计

　　日常户外作业、应急巡检场景里，手持照明设备的灯头组件是决定出光效率与供电稳定性的核心单元，这款插入式P60规格LED灯头，正是适配主流筒身的标准化替换部件，不需要额外改造筒身内部结构，直接沿筒身内壁推入即可完成装配，适配绝大多数内径匹配的传统强光手电筒筒身，能直接替换原有老化的氙气灯头或者故障LED组件，大幅延长旧手电的使用寿命。从结构设计逻辑来看，组件最外侧的金属壳体承担了定位、散热与负极导电三重作用，壳体外壁做了细微的公差匹配设计，和筒身内壁的配合间隙控制在合理范围，既保证插入时的顺畅度，又不会出现使用过程中晃动松脱的问题，金属材质的壳体可以直接把LED工作时产生的热量传导到筒身外壁，借助筒身的金属表面积完成被动散热，

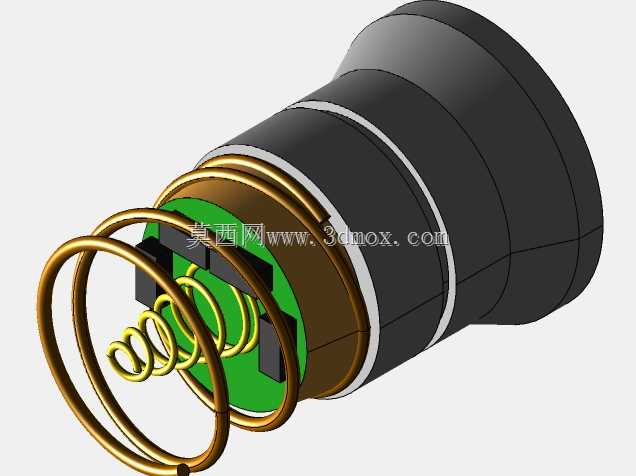

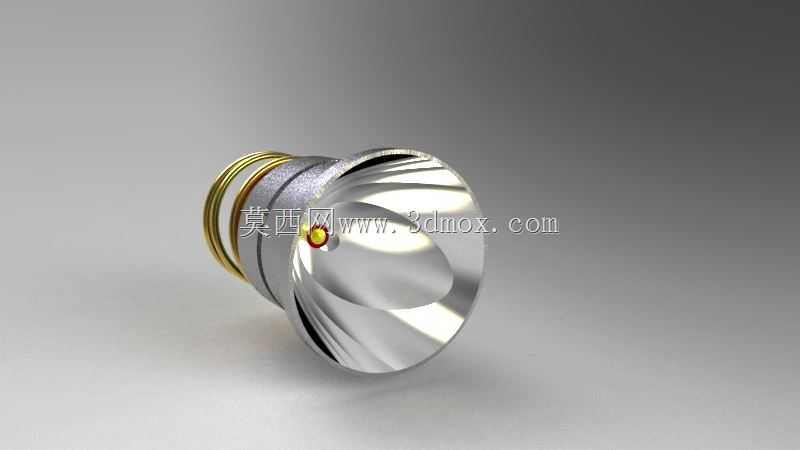

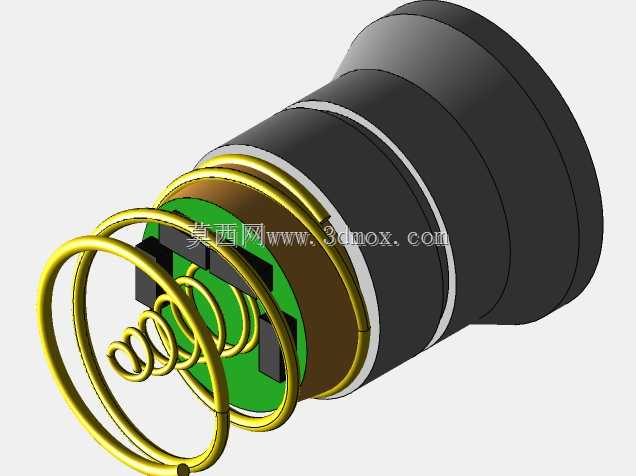

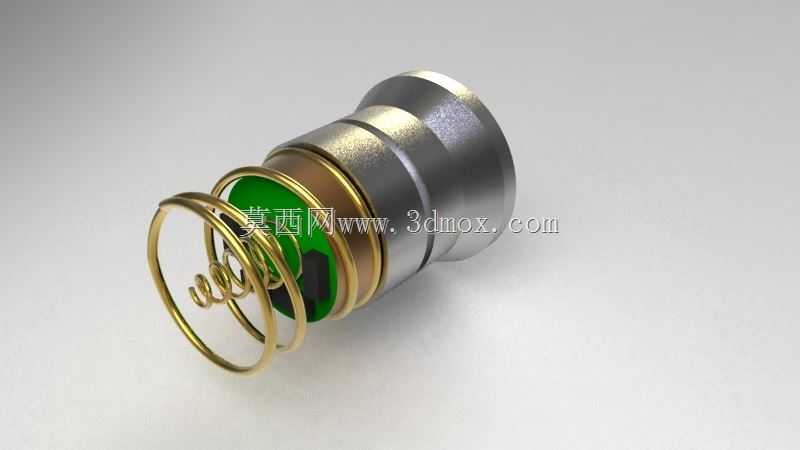

　　避免长时间高亮工作时LED芯片结温过高导致的光衰或者寿命折损。组件前端的抛物面反光结构做了近似光学拟合，虽然不是严格数学意义上的完美抛物面，但针对P60规格的LED发光面位置做了针对性调整，能把LED发出的大角度光线聚拢成集中的中心光柱，兼顾远射能力与近距离照明的光斑均匀度，不会出现明显的中心黑斑或者外围环形亮斑，满足日常巡检、户外探路的实际照明需求。位于组件尾部的镀金弹簧是正极导电结构，弹簧的圈数、线径经过匹配设计，既可以在筒身尾盖拧紧时提供足够的预紧力，保证电池正极和灯头PCB之间的接触电阻稳定，不会因为磕碰、震动出现接触不良导致的灯光闪烁，又不会因为弹力过大导致尾盖拧紧阻力过高，或者长期使用后出现弹簧疲劳失效。

　　弹簧内侧的绝缘衬套把正负极导电结构完全隔离开，避免组装或者使用过程中出现正负极短路的问题，衬套采用耐温绝缘材质，即使在大电流供电的工况下也不会出现融化、变形的问题。PCB板上的LED固定位置做了居中校准，保证发光中心和反光杯的光学中心完全重合，避免出现光斑偏斜的问题，板载的限流元件匹配常见的锂电池供电电压，不需要额外外接驱动板，直接通过筒身的电池供电就能稳定工作。从安装边界来看，整个组件的轴向长度、最大外径都严格遵循P60接口的通用尺寸规范，插入筒身后不会出现突出筒身前端或者尾部抵不到电池正极的问题，组件前端的透光件安装位做了台阶定位，可以直接匹配常规尺寸的钢化玻璃镜片，不需要额外定制密封件，配合筒身前端的压圈就能完成镜片固定，

　　同时实现前端的防水密封，满足雨天使用的基本防护需求。实际选型替换时，只需要确认原有筒身的内部安装尺寸匹配P60接口规格，不需要额外调整其他结构，直接替换即可完成升级，相比整灯更换的成本更低，同时可以根据使用需求选择不同色温的LED芯片搭配对应的反光杯曲面参数，满足不同场景的照明偏好，比如户外搜救场景可以选择偏冷色温的高亮度LED搭配聚光性更强的反光曲面，日常家用应急可以选择偏暖色温的LED搭配泛光更好的反光结构。
