离心式涡轮叶轮精密三维数模

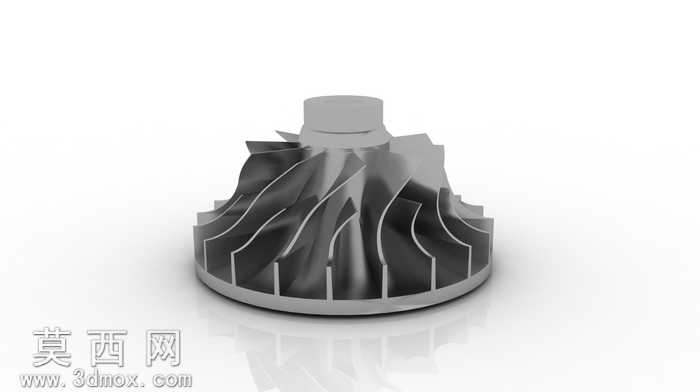

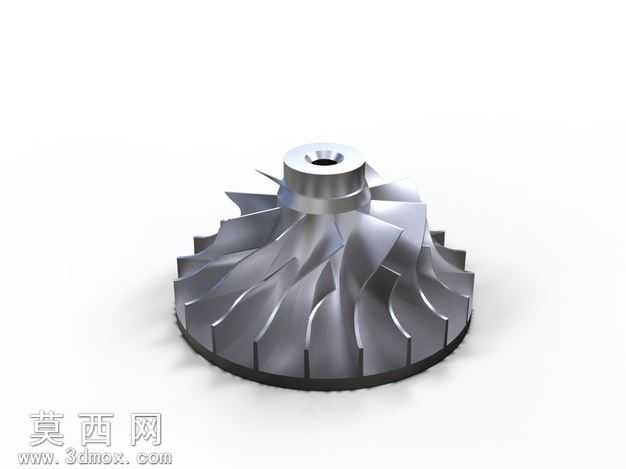

本模型为离心式涡轮叶轮的高精度三维数模，建模过程严格遵循流体机械叶轮的设计规范，完整还原了真实叶轮的结构特征与细节参数。建模阶段以参数化设计思路为核心，先通过草图绘制确定叶轮的轮毂基准轮廓、轮盘外圆尺寸以及中心安装孔的配合公差，再基于叶片的翼型截面数据，通过放样、曲面缝合等操作构建出每一片叶片的复杂曲面，叶片沿轮毂周向均匀阵列排布，精准控制了叶片的安装角、前缘后掠角度与叶尖间隙参数，保证叶片曲面的光顺性，避免出现曲面褶皱、曲率突变等影响流体动力学性能的问题。模型完整还原了叶轮的轮盘、轮毂、叶片、中心定位安装孔等全部结构，轮盘边缘的倒角、轮毂与叶片衔接处的过渡圆角都按照实际加工工艺要求做了细节处理，还原了真实零件的工艺特征。材质渲染阶段采用金属材质模拟真实叶轮的锻造铝合金或不锈钢质感，调整了金属粗糙度、反射率与环境光影参数，渲染出的模型呈现出精密机加工后的金属光泽，叶片曲面的光影过渡自然，能够清晰展现叶片的扭曲形态与整体结构层次。该叶轮作为涡轮机械的核心回转部件，主要应用于涡轮增压器、离心压缩机、小型涡轮发动机等设备中，工作状态下高速旋转通过叶片对流体做功，实现流体的压力提升与动能输送，建模过程中充分考虑了叶轮的动平衡设计要求，所有叶片的质量分布、形位公差都保持周向对称，符合高速回转零件的设计准则。模型结构完整，细节还原度高，可用于流体仿真分析、机械结构教学、产品设计参考等多个场景，能够帮助设计者直观理解离心叶轮的结构原理与设计逻辑，也可作为相关设备开发过程中的零部件参考数模，缩短产品开发的设计周期。
