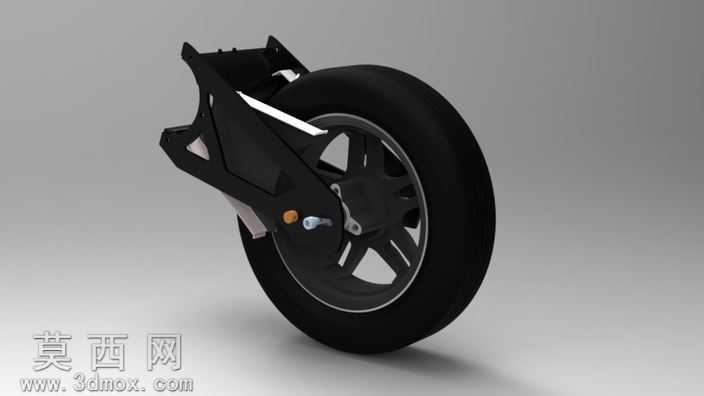

电动车后轮摇臂挡泥板组件设计

本作品为电动两轮车后轮集成组件的三维设计方案，覆盖后轮轮胎、一体式摇臂、外置挡泥板等核心配套部件，整体建模过程严格遵循电动车零部件的实际装配逻辑与尺寸规范，所有结构特征均经过合理性校验，可直接用于结构验证、改装参考或教学演示场景。建模阶段采用实体建模与曲面建模结合的方式，针对不同部件的特性选择适配的建模逻辑：橡胶轮胎部分先通过旋转命令构建胎体基础轮廓，再通过阵列特征还原胎面的防滑纹路与胎侧的结构细节，还原充气轮胎的真实形态；金属摇臂作为核心承载部件，先绘制多段闭合草图确定摇臂的异形轮廓，通过拉伸、切除命令构建主体结构，再对安装孔位、轴接位置、减震连接点做精细化处理，所有孔位的尺寸、位置均匹配标准电动车后轮的装配参数，保证摇臂与轮轴、车架、减震部件的适配性；挡泥板部分采用曲面建模构建流畅的弧形轮廓，贴合后轮的转动轨迹，保证挡泥覆盖范围的同时避免与轮胎、摇臂产生运动干涉，边缘做圆角过渡处理，兼顾实用性与外观质感。材质与渲染阶段针对不同部件的物理特性做了区分设置：轮胎部分赋予哑光黑色橡胶材质，调整表面粗糙度参数还原橡胶的磨砂质感，添加细微的凹凸纹理模拟真实轮胎的使用质感；摇臂部分根据实际应用场景设置了两种材质方案，主体结构赋予哑光黑色金属材质模拟钢制喷塑的工艺效果，侧边装饰条赋予亮面金属材质模拟铝合金抛光的装饰效果，安装位的紧固件分别赋予镀锌、镀铬的金属材质，还原标准五金件的外观；挡泥板部分赋予哑光黑色工程塑料材质，调整反光参数匹配PP塑料的表面特性。整体装配过程严格按照实车的装配顺序完成，先将轮毂轴承与摇臂的轴接位完成同轴配合，再将轮胎组件与轮毂完成装配，最后固定挡泥板的安装点位，所有配合关系均经过干涉检查，保证部件之间无结构冲突，轮组转动过程中不会与周边部件产生剐蹭。设计过程中充分考虑了部件的实用性与工艺可行性，摇臂的结构做了轻量化优化，在保证结构强度的前提下减少冗余材料，降低部件重量；挡泥板的弧度经过反复调整，既能够覆盖后轮转动时的泥水飞溅范围，又不会过度延伸影响车辆通过性；所有安装孔位均采用标准尺寸，可适配市面多数同规格电动滑板车、轻型电动车的后轮改装需求，模型文件包含完整的结构特征，可根据需求调整尺寸参数或修改细节设计。
