行星齿轮传动机构三维设计模型

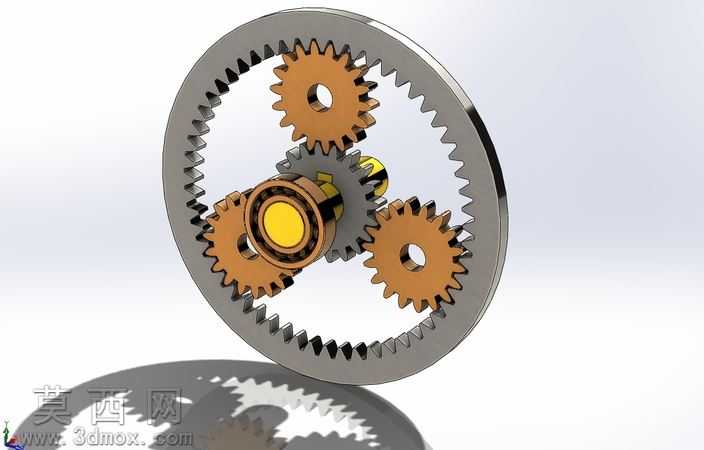

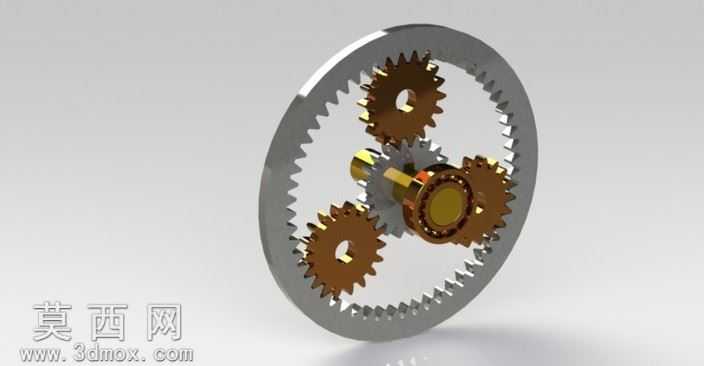

本行星齿轮机构三维模型采用专业三维设计软件完成全参数化建模，建模过程严格遵循行星轮系的机械设计规范，从内齿圈、行星轮、太阳轮到中心轴承组件的每一处结构尺寸都经过精准校核，确保各齿轮啮合间隙、齿形参数符合传动设计标准，可直接用于机械原理演示、传动方案验证等场景。模型完成后通过专业渲染模块输出效果展示图，材质设置贴合真实工业零件质感：内齿圈采用调质合金钢材质表现，表面做金属哑光处理还原机加工后的金属质感，行星轮与太阳轮采用渗碳淬火齿轮钢材质，齿面做细微的磨削纹理处理还原真实齿轮的加工细节，中心轴承组件分别对内外圈、滚动体、保持架赋予对应材质，滚动体做高反光金属质感处理，保持架采用铜合金材质表现，整体渲染光影柔和，清晰展现各零件的装配关系与结构细节。结构设计上，该行星轮系采用经典的NGW型结构，包含一个固定内齿圈、三个均匀分布的行星轮、一个输入太阳轮以及集成轴承的行星架，三个行星轮通过销轴与行星架连接，同时与太阳轮、内齿圈啮合，可实现大传动比的动力传递，具备结构紧凑、传动效率高、承载能力强的特点，建模过程中对齿轮的渐开线齿形做了精确绘制，保证齿面啮合无干涉，各转动副的配合间隙设置合理，可直接导入运动仿真模块完成传动动画模拟，直观展现行星轮系的运动原理。设计过程中优先考虑了模型的通用性与可编辑性，所有特征均保留完整建模历史，参数可根据实际设计需求修改调整，适配不同传动比、不同载荷场景的行星轮系设计需求，模型同时附带通用格式文件，可在多款主流三维软件中打开编辑，为机械设计人员的方案选型、结构优化、教学演示提供可靠的三维参考模型，也可作为机械原理教学的具象化演示素材，帮助学习者快速理解行星齿轮传动的结构组成与运动逻辑。
