三通式法兰连接阀体结构设计

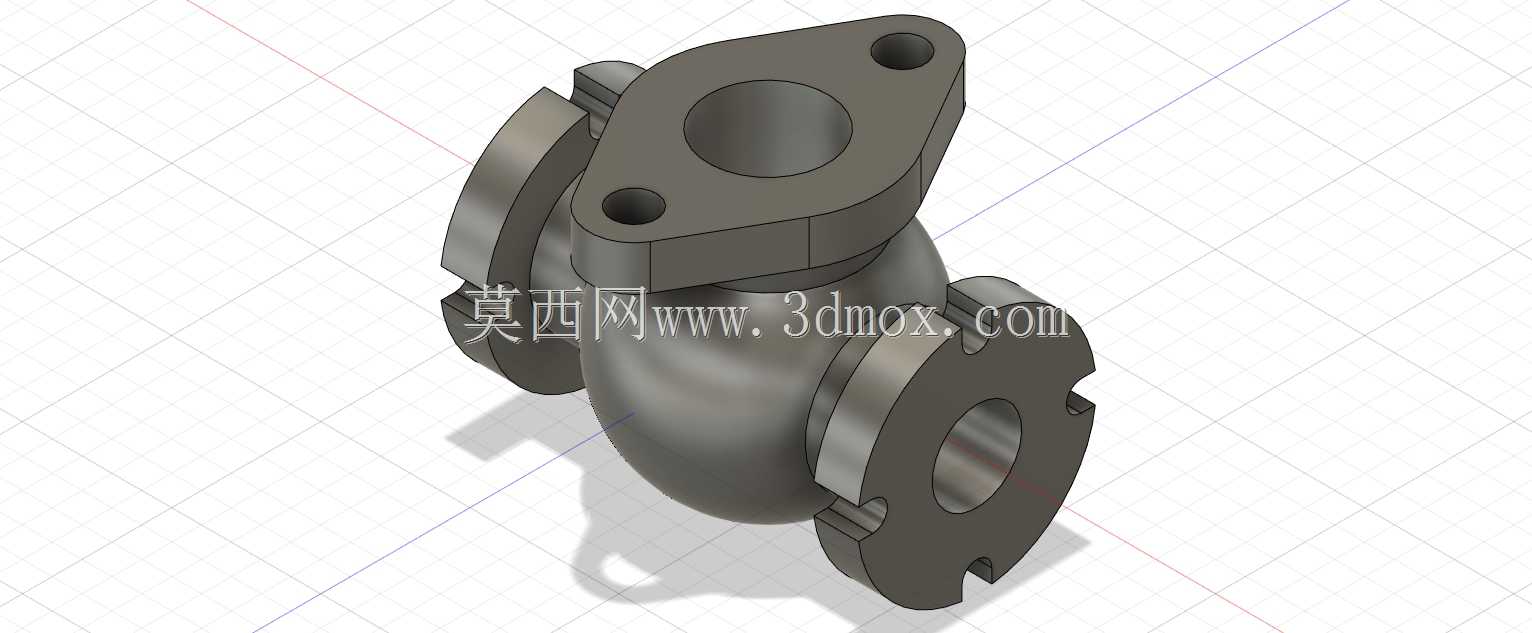

　　在工业流体输送管网、工艺介质调控系统中，阀体作为阀门类产品的核心承压壳体，承担着容纳启闭件、引导介质流向、对接外部管路的核心作用，这款三通结构的法兰连接阀体，主要面向需要介质分流、合流或者流向切换的管路场景，常见于化工循环水系统、暖通空调管路、小型工艺装置的介质调控节点，相比两通阀体，它能在单一安装点位实现三个方向的管路对接，减少管路中弯头、三通接头的使用数量，降低整个管路系统的泄漏点风险。从结构设计逻辑来看，这款阀体采用了一体化铸造型腔的设计思路，主体流道为平滑过渡的弧形结构，没有直角突变的流道截面，能有效降低介质在阀体内部的流动阻力，减少介质流经时的压损，同时避免固体杂质在流道拐角处沉积卡滞，适配带少量颗粒的水、

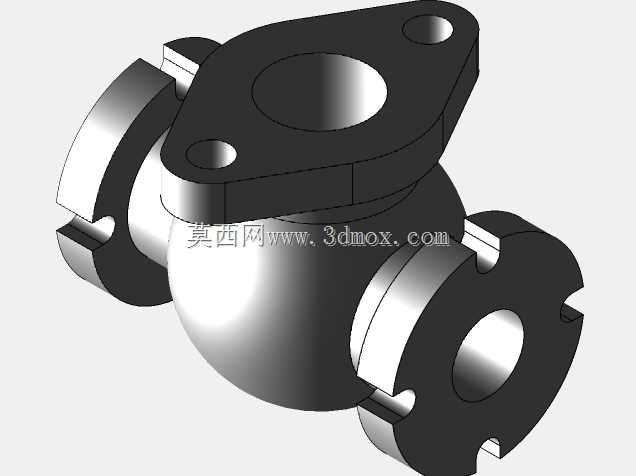

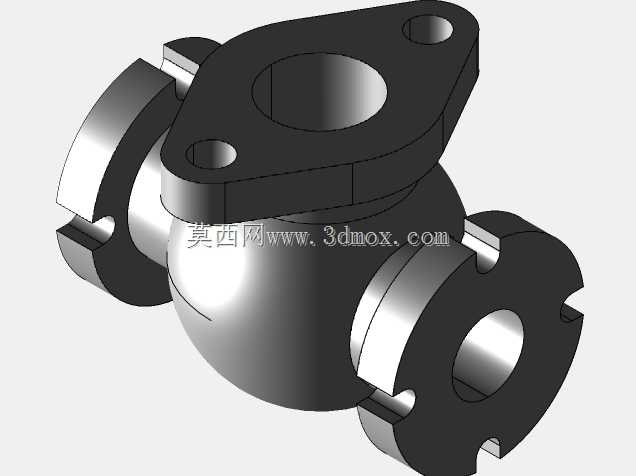

　　油品等常规工业介质的输送需求。三个连接端全部采用法兰连接结构，其中两个同轴布置的法兰端为管路主通路，法兰盘上开设缺口式安装槽，相比全圆周螺栓孔的法兰，这种结构在安装时可以不用完全拧下螺母，将法兰卡入螺栓后拧紧即可完成对接，能有效提升现场管路安装的效率，尤其适合空间狭窄、操作空间受限的管路安装场景；第三个侧置的法兰端为控制端接口，用于对接阀盖、驱动装置或者启闭件的安装座，法兰上设置两个对称的螺栓孔，能保证阀盖安装后的受力均匀，避免单侧受力导致的密封面偏斜泄漏。从安装边界尺寸来看，主通路两个法兰的端面间距决定了阀门在管路中的轴向安装长度，设计时需要匹配对应通径阀门的结构长度标准，保证和同规格其他阀门的安装互换性；

　　侧置法兰的端面到主通路轴线的高度尺寸，决定了上部驱动装置安装后所需的竖向操作空间，在管路排布时需要预留足够的操作距离，避免和周边管线、支架产生干涉。阀体的壁厚设计按照对应公称压力的承压要求计算，在流道转弯、法兰和主体连接的应力集中位置做了局部加厚处理，避免承压状态下应力集中导致的壳体开裂，内部流道的表面粗糙度控制在合理范围，减少介质流动时的紊流和冲刷，延长阀体的使用寿命。在建模过程中，需要重点保证三个法兰端面的形位公差，主通路两个法兰的端面要保证同轴度，侧置法兰的端面要和主通路轴线保持垂直，否则安装后会出现密封面贴合不严、阀杆卡滞等问题；法兰上的安装槽、螺栓孔的位置度需要严格控制，保证现场安装时能和配对法兰顺利对接，

　　不会出现螺栓无法穿入的问题。这款阀体的流道通径在整个通路中保持一致，没有出现截面突然缩小的结构，能保证介质的流通能力达到对应通径阀门的设计要求，不会因为阀体结构限制导致阀门的流量系数下降。在实际选型应用中，这款阀体适配的公称压力等级需要和整个管路系统的设计压力匹配，法兰的密封面形式可以根据输送介质的特性、密封等级要求选择平面或者凸面结构，搭配对应的密封垫片就能满足不同工况的密封需求。
