工业卷材加工用软压光设备三维结构设计

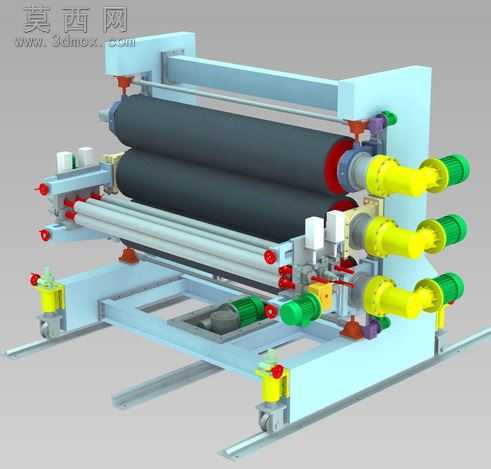

本模型为工业卷材加工场景所用的软压光设备三维设计成果，建模阶段采用自底向上的装配设计思路，先完成各独立零部件的参数化建模，再按照实际装配约束完成整机组合，所有配合关系完全匹配真实设备的运动逻辑。模型完整还原了软压光机的核心结构：底部为一体式焊接机架，采用型钢拼接结构，预留了地脚安装位与传动组件的安装腔体，机架表面做了平整化处理，建模时严格按照钣金焊接工艺的尺寸规范设定壁厚与拼接间隙。核心工作部分为三层平行排布的压辊组件，上层与中层为软质包覆压辊，辊面采用弹性材质建模，还原了软压光工艺中柔性施压的特性，下层为硬质承托辊，各辊体的同轴度、平行度在装配约束中做了精准限定，保证辊隙均匀一致。传动端采用多组独立驱动单元，每个驱动单元包含伺服电机、联轴器、黄色涂装的传动连接座，各驱动单元的安装位置与输出轴和对应辊体的连接关系完全还原真实传动路径，电机端的散热筋、接线盒等细节都做了精细化建模，管线排布也按照实际设备的走线逻辑做了简化还原。设备侧边配置了多组调节机构，包含红色手轮式调节组件、定位挡块，用于调整辊隙大小与卷材进给位置，各调节件的运动行程在模型中做了限位约束，可直观展示调节动作的范围。渲染阶段采用工业设备常用的配色方案，机架为浅天蓝色涂装，传动组件为亮黄色，电机端盖为绿色，软质辊面为深灰色，不同材质的质感做了区分：金属机架做了哑光烤漆质感，辊面的软质包覆层做了略带弹性的哑光橡胶质感，传动部件做了金属漆面的轻微反光效果，整体渲染效果清晰区分各功能模块，直观展示设备的结构组成与功能分区。建模过程中对所有运动部件的干涉情况做了校验，保证辊组转动、调节机构动作时无结构干涉，完整还原了软压光机的工作原理与结构特征，可用于设备结构展示、工艺原理讲解以及相关配套部件的设计参考。
