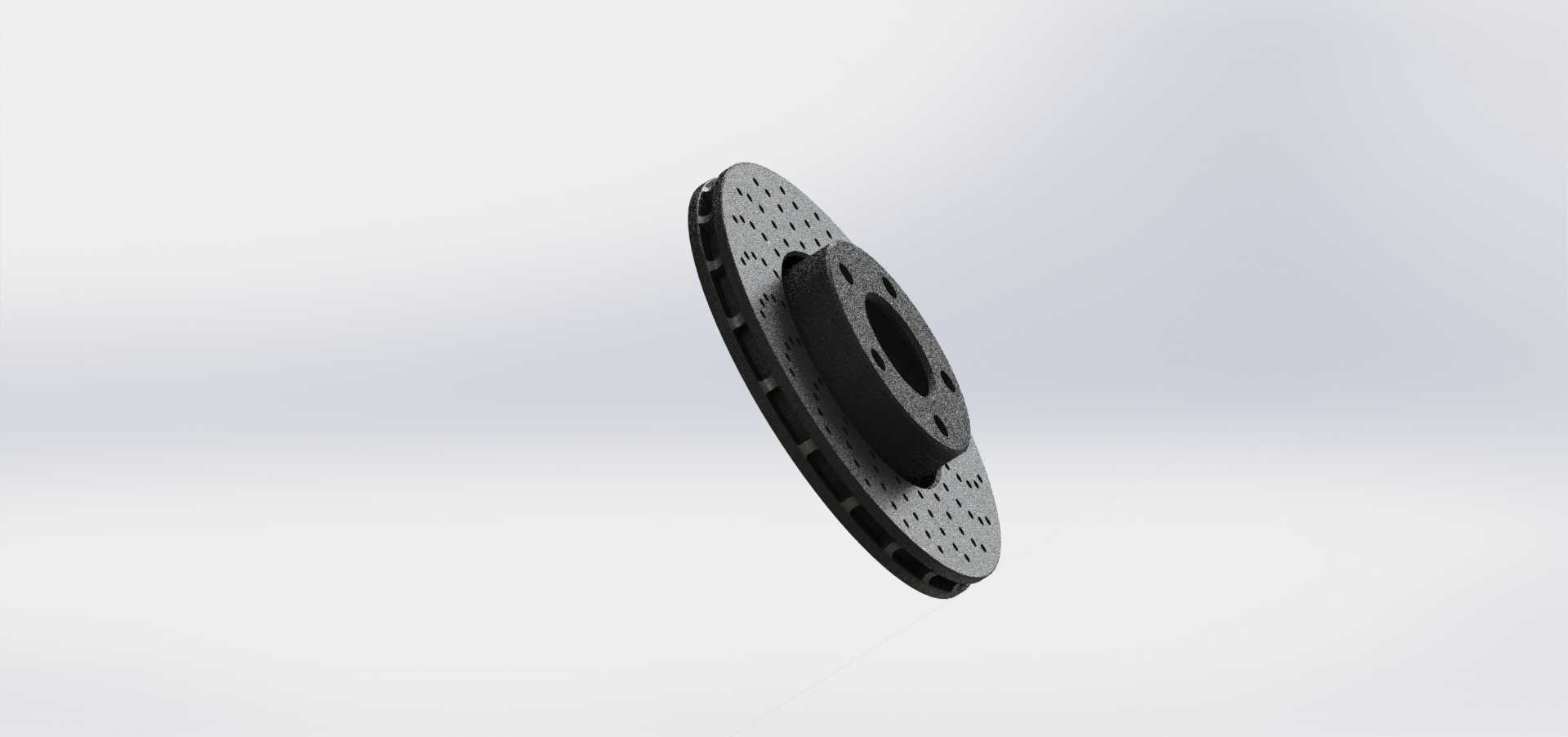

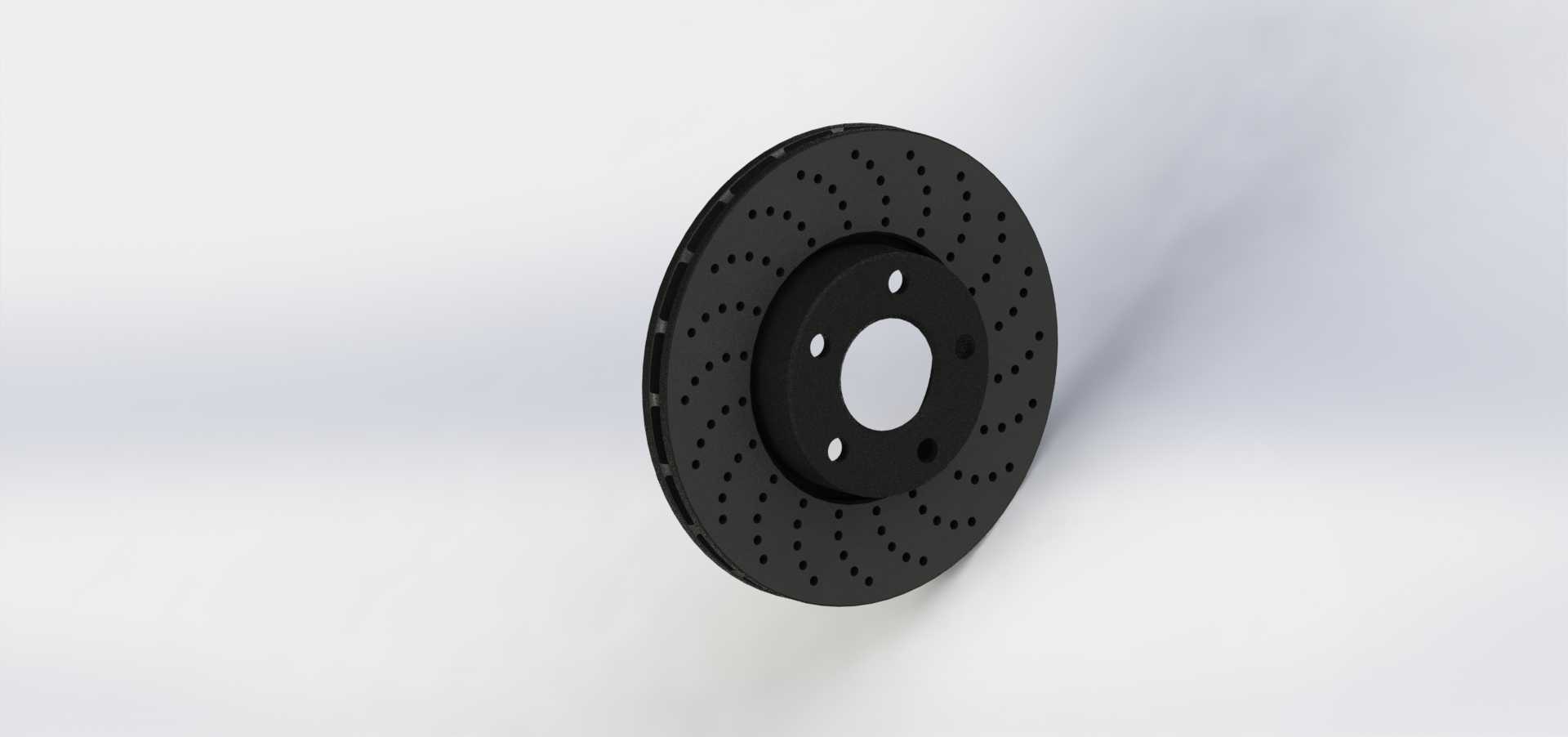

汽车通风盘式制动结构三维设计

　　盘式制动结构目前在乘用车辆、轻型商用车辆的前轮制动系统中已经实现全面普及，部分性能取向的车型甚至会前后轮均采用大尺寸通风盘结构，相比传统鼓式制动，其散热效率更高、热衰退抗性更强、涉水后制动性能恢复速度更快，更适合连续制动、高频制动的使用场景。这套制动盘的设计首先围绕摩擦副的热管理需求展开，盘面采用阵列排布的通风散热孔结构，孔道沿盘体周向均匀分布，在车辆行驶过程中，盘体随车轮高速旋转，孔道内会形成持续的空气对流，将制动片与盘面摩擦产生的热量快速带出，避免长时间制动后盘面温度过高导致摩擦系数下降，引发制动距离变长、制动踏板脚感变软的问题。

　　从安装匹配的角度来看，盘体中心的安装毂采用台阶式定位结构，中心孔的尺寸公差按照过渡配合的要求设计，能够与车轮轮毂的定位轴颈精准贴合，保证盘体旋转时的端面跳动量控制在合理范围内，避免制动时出现踏板抖动、方向盘震手的问题。安装端面上的螺栓孔采用等分排布设计，孔位的位置度公差严格按照整车装配要求设定，能够直接匹配对应车型的轮毂螺栓规格，安装时无需额外进行孔位扩钻或者位置调整，装配后盘体与轮毂的贴合面完全贴合，不会出现安装间隙导致的盘体偏摆。

　　摩擦工作面的平面度、粗糙度设计也充分考虑了实际使用需求，盘面初始粗糙度设定在合理区间，既能够保证新盘与制动片磨合时的接触面积快速达到设计要求，缩短磨合期的距离，又不会因为粗糙度过高导致磨合阶段制动异响、制动片异常磨损的问题。盘体的厚度设计兼顾了结构强度与散热需求，内部的通风道采用径向直道设计，相比复杂的曲线风道，加工成型难度更低，同时空气流通阻力更小，在中低速行驶工况下的散热效率完全能够满足日常使用需求，对于普通民用车型来说，这种结构的可靠性更高，后期维护成本更低。

　　在结构强度校核层面，设计阶段重点考虑了紧急制动时的力矩承载能力，盘体与安装毂的连接过渡位置采用大圆角过渡结构，避免应力集中导致的盘体开裂问题，材料选用常用的灰铸铁材质，这种材料的耐磨性能优异，摩擦系数稳定，成本可控，同时具备良好的导热性能，是目前制动盘产品的主流用材。散热孔的孔径、孔间距设计也经过反复验证，孔距过小会导致盘体整体强度下降，在极端制动力矩下出现盘面开裂的风险，孔距过大则会降低散热效率，同时减少摩擦片与盘面的有效接触面积，影响制动效能，最终选定的孔排布参数在保证结构强度的前提下，将有效散热面积提升了近三成，相比同尺寸实心盘，连续十次全力制动后的盘面温度能够降低近四十摄氏度，热衰退性能提升明显。

　　实际装车使用时，这套制动盘需要匹配对应尺寸的制动卡钳与制动片，卡钳的安装支架需要保证制动片的摩擦面与制动盘盘面完全平行，避免出现偏磨问题。盘体的安装端面与轮毂贴合面在装配前需要彻底清理锈迹、泥沙等杂质，否则会导致盘体安装后出现端面跳动超差，高速制动时引发抖动。日常使用过程中，盘面如果出现较深的磨损沟槽、或者厚度差超过设计阈值时，需要及时更换或者进行光盘处理，避免影响制动性能。对于经常在山路行驶、需要频繁制动的使用场景，这种带通风孔的盘式结构相比实心盘的优势会更加明显，能够长时间保持稳定的制动性能，减少制动热衰减带来的安全隐患。

　　从建模的角度来看，整个模型的特征构建完全遵循实际加工工艺逻辑，首先通过旋转特征生成盘体的基础轮廓，之后通过阵列特征完成所有散热孔、安装螺栓孔的切削，过渡圆角、安装倒角等细节特征全部按照实际加工要求添加，没有多余的工艺冗余结构，所有特征的参数都可以根据不同车型的安装需求进行快速调整，比如调整中心孔直径、螺栓孔分布圆直径、盘体外径、盘体厚度等参数，就可以快速衍生出适配不同车型的制动盘模型，能够大幅缩短同系列产品的开发建模周期，也方便后续进行有限元热分析、结构强度分析时的参数调整。
