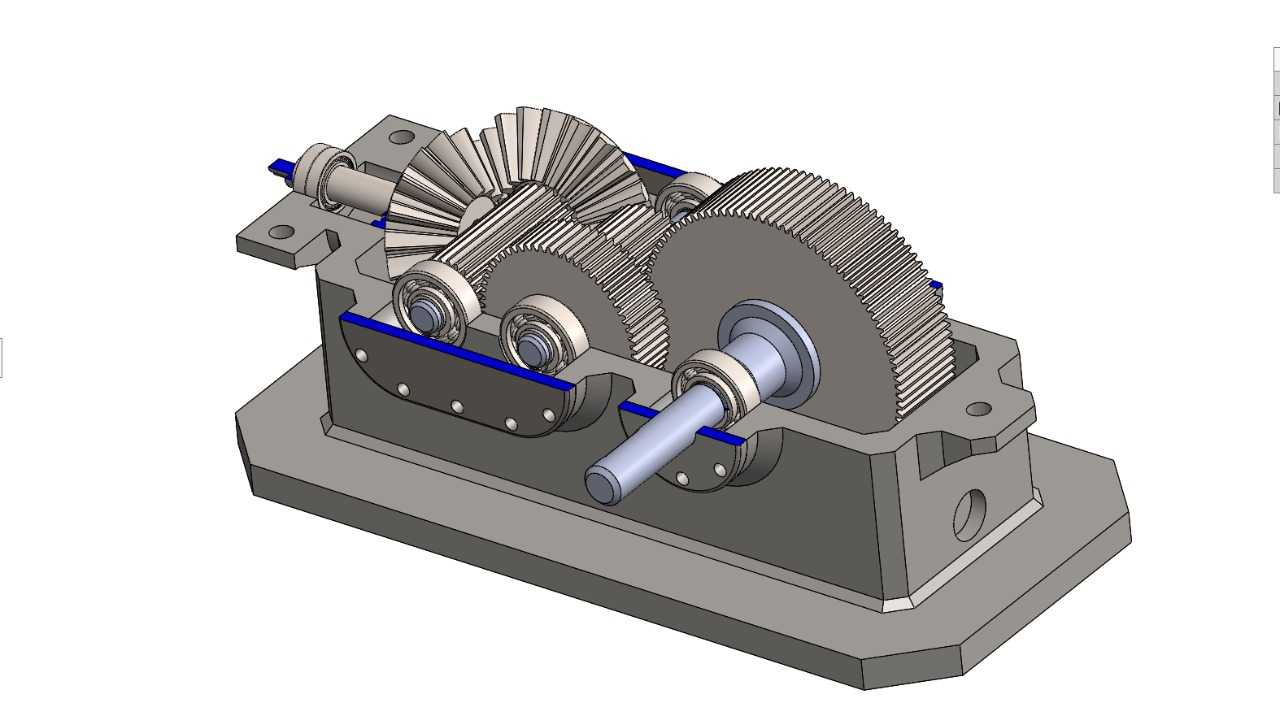

这款锥柱组合式减速传动装置,主要适配输入轴与输出轴呈空间垂直交错布局的传动场景,常见于轻工输送线、小型物料提升设备、农用机具传动端以及非标自动化设备的动力匹配环节,核心作用是将原动机输出的高转速低扭矩动力,通过两级齿轮啮合完成转速折减与扭矩放大,匹配工作端的低转速大扭矩作业需求。从结构布局来看,第一级采用弧齿锥齿轮组完成动力的空间转向传递,弧齿锥齿轮的重合度更高,传动过程中啮合冲击更小,相比直齿锥齿轮能承受更高的瞬时载荷,也能在高速输入工况下保持更低的运行噪音;第二级采用斜齿圆柱齿轮组完成主要的减速比分配,斜齿轮的渐进啮合特性可以让动力传递更平稳,避免直齿圆柱齿轮啮合时的径向力突变问题,两级传动的减速比分配经过优化,

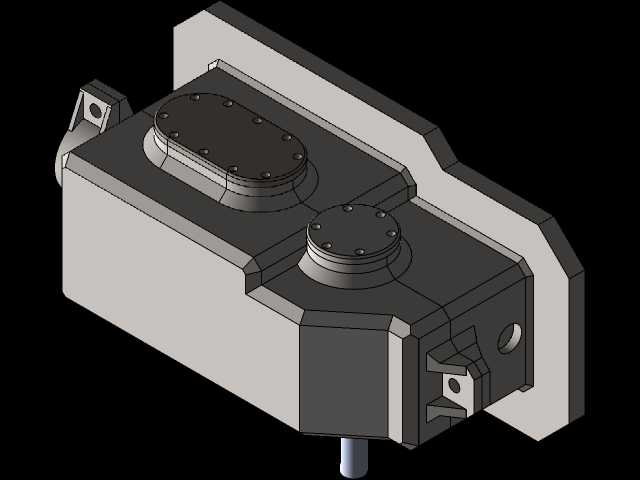

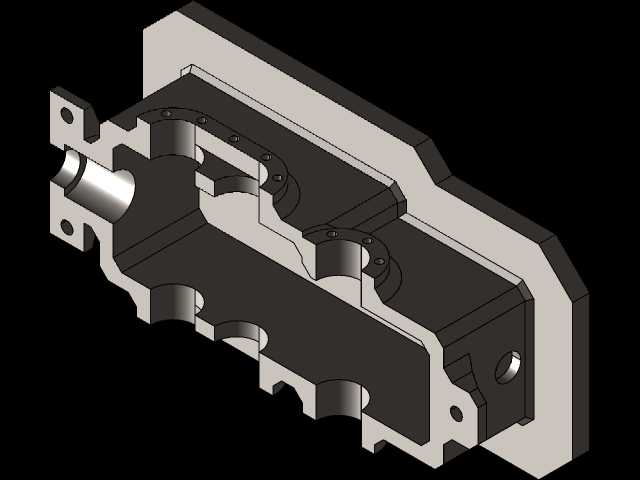

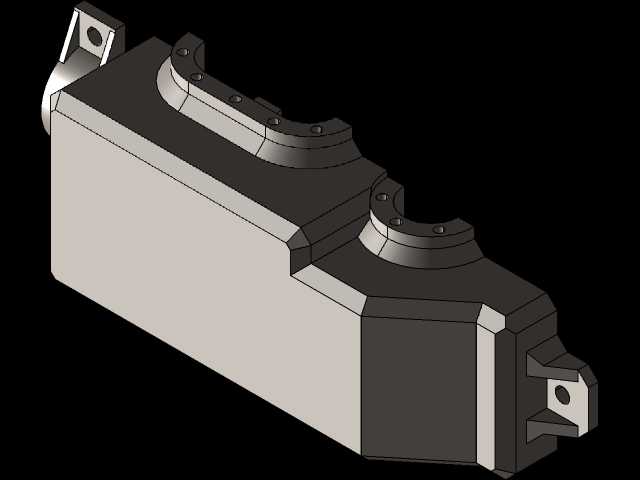

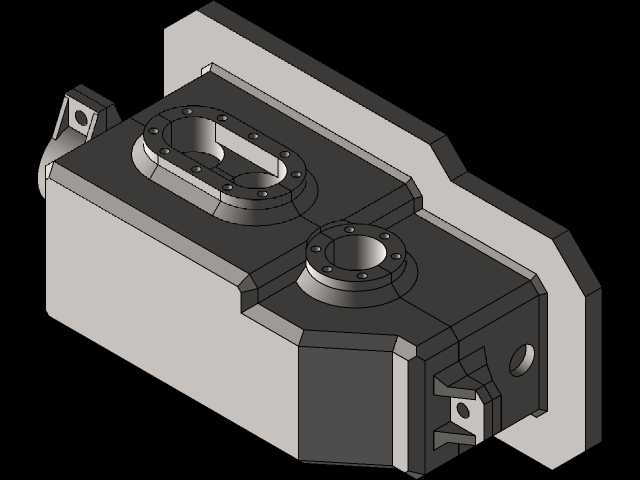

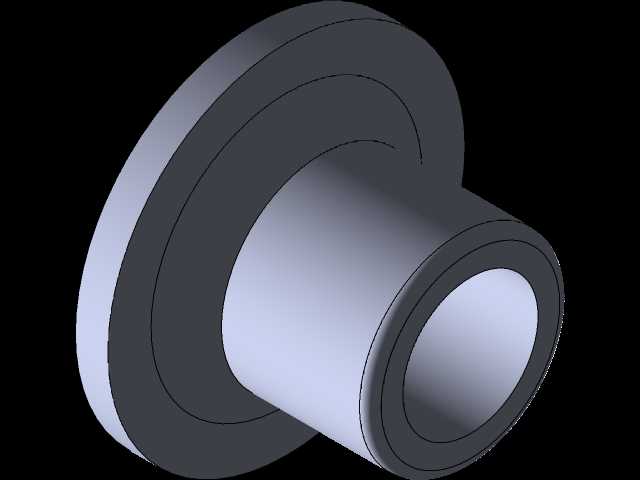

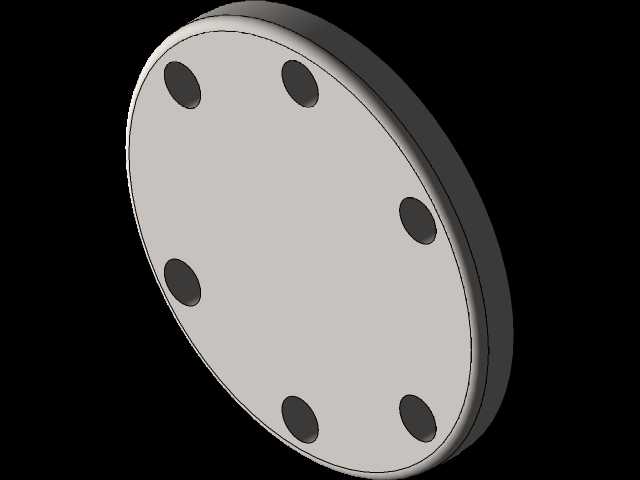

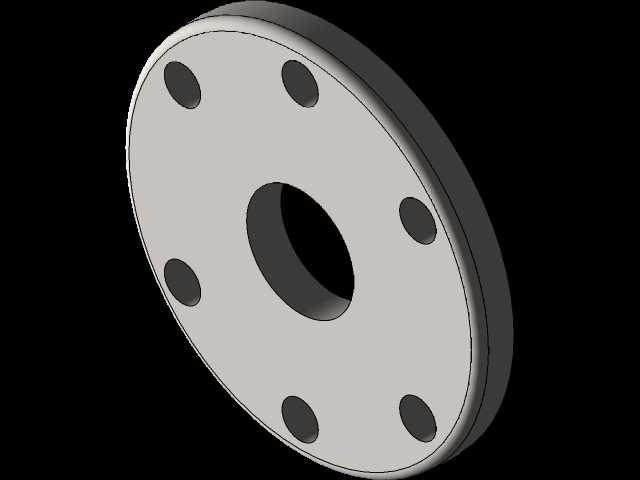

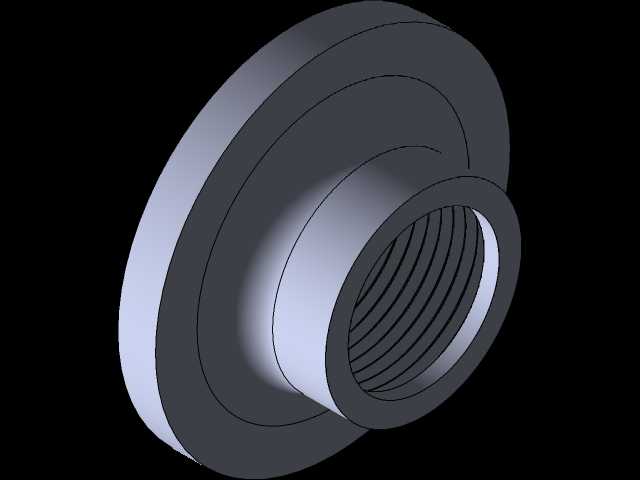

锥齿轮级承担小比例减速,将大部分减速比放在圆柱齿轮级,既控制了锥齿轮的加工难度与装配精度要求,也能让整体箱体的径向尺寸控制在合理范围内。箱体采用剖分式结构设计,上下箱的结合面经过精密铣削加工,保证装配后的密封性能,避免齿轮润滑脂或者润滑油的渗漏,箱体底座预留了四个带沉孔的安装支脚,支脚的安装孔位间距经过标准化设计,可直接适配常规设备安装机架的预留孔位,不需要额外制作转接安装板,输入轴与输出轴的轴伸端都预留了标准轴承安装位与密封件安装槽,轴承采用深沟球轴承搭配轴肩定位的方式,能同时承受径向载荷与少量轴向载荷,适配多数常规工况的受力需求。设计过程中,齿轮参数的匹配经过反复校核,锥齿轮的节锥角、模数按照输入扭矩与转速做了匹配计算,

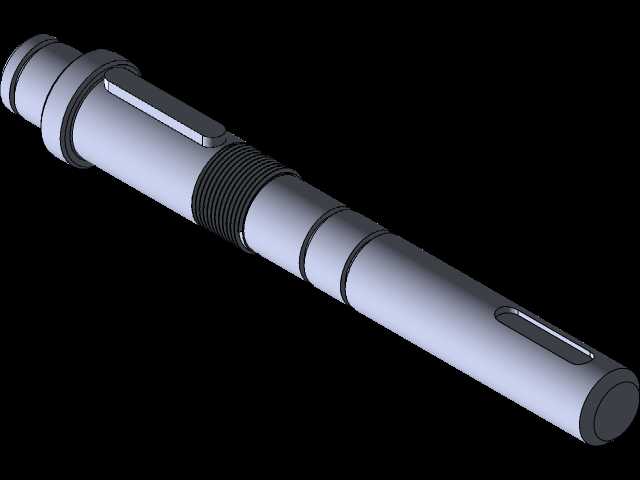

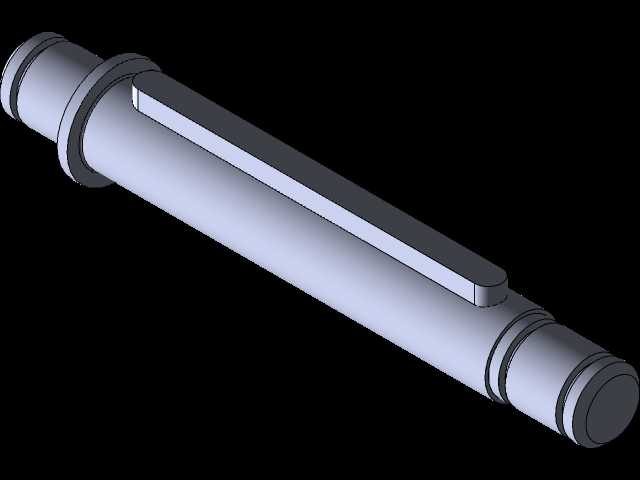

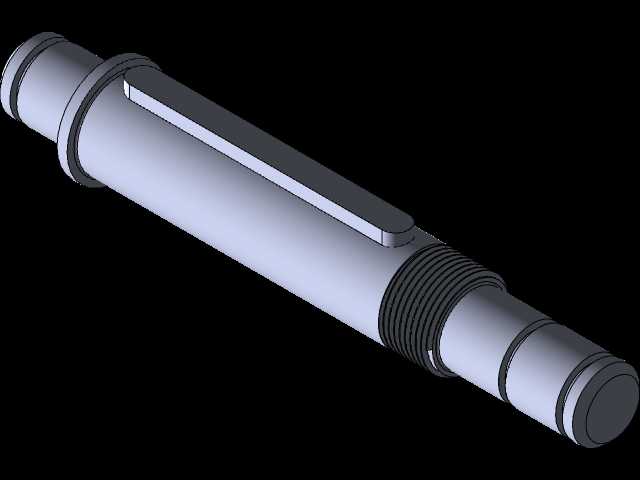

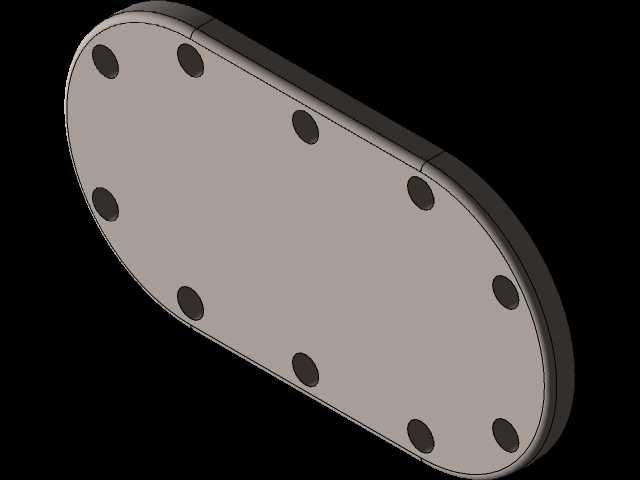

避免出现齿根弯曲强度不足或者齿面接触疲劳强度不达标的问题,圆柱齿轮的齿宽系数选取兼顾了承载能力与轴向力大小,避免齿宽过大导致的轴向力超标增加轴承负载,也避免齿宽过小导致的单齿载荷过大问题。箱体内腔预留了足够的齿轮润滑空间,既可以采用脂润滑也可以适配油浴润滑,不同润滑方式下都能保证齿轮啮合面的充分润滑,减少齿面磨损,延长设备使用寿命。轴系零件的轴向定位采用轴用弹性挡圈与轴肩配合的方式,结构简单可靠,装配与后期维护拆卸都比较方便,不需要复杂的专用工装。从安装边界来看,输入轴的轴伸直径、输出轴的轴伸直径都按照常规动力端的连接尺寸做了匹配,可直接通过联轴器与标准电机、工作辊筒等部件连接,箱体的整体高度、宽度尺寸经过紧凑化设计,
在保证内部齿轮与轴承有足够安装空间的前提下,尽可能缩小外部轮廓尺寸,减少设备安装时的空间占用,适配安装空间受限的非标设备场景。实际应用中,这类减速装置的传动效率可以保持在较高水平,两级齿轮传动的总效率能满足多数工业场景的能耗要求,相比蜗轮蜗杆式的垂直轴减速器,传动效率更高,长时间运行的温升更低,不需要额外配置散热结构就能满足连续作业的需求。装配过程中,锥齿轮的啮合间隙可以通过调整垫片厚度进行微调,保证锥齿轮副处于最佳啮合位置,避免出现偏载导致的齿面异常磨损,圆柱齿轮副的中心距由箱体镗孔精度保证,加工时一次装夹完成两级传动的轴承孔镗削,保证孔系的同轴度与平行度,减少装配后的齿轮啮合偏差。箱体外部的加强筋布局沿着受力方向设置,既提升了箱体的整体刚性,避免受载后箱体变形导致轴承孔错位,也不会过多增加箱体的整体重量。
