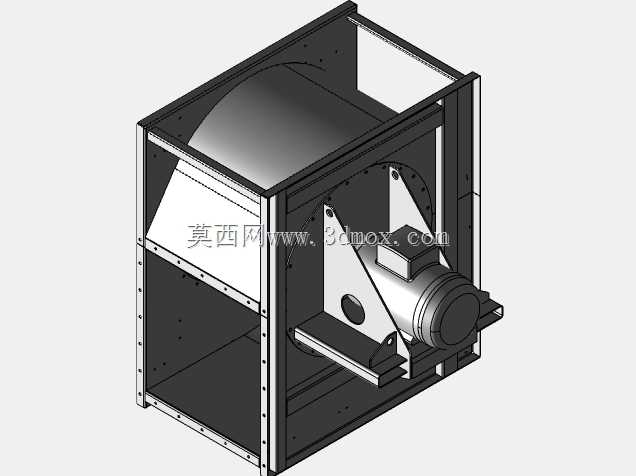

800规格22kW落地式风机壳体结构设计

　　在工业通风、商用建筑排风、生产车间空气置换这类场景里，落地式离心风机的壳体是决定整机运行稳定性、气流组织效率的核心结构件，这套800规格22kW落地风机的外壳设计，完全围绕落地安装的现场工况、风机运行的力学特性做了全维度的结构适配。不同于吊装风机对轻量化的极致追求，落地式风机的壳体首先要承担整机自重，包括叶轮、电机的全部静载荷，还要抵消叶轮高速旋转带来的动平衡振动，所以整个壳体采用框架加覆板的钣金拼接结构，底部的安装框架做了加厚折边处理，预留的地脚安装孔位匹配常规工业地坪的膨胀螺栓安装间距，不需要额外做过渡支架就能直接固定在硬化地面上，安装边界的尺寸控制充分考虑了常规机房的通道预留，

　　壳体侧面的检修口位置刚好对应电机接线端与轴承维护位，日常运维不需要拆解整个壳体就能完成轴承注脂、接线紧固这类常规操作。从气流组织的设计逻辑来看，这个壳体的蜗壳型线完全匹配对应规格离心叶轮的出风角度，内壁的折边接缝全部做了外翻边处理，避免内壁出现突出的铆钉头或者拼接缝干扰气流走向，降低壳体内的湍流噪音，进风口的法兰边尺寸适配常规的软连接对接规格，出风口的法兰预留了螺栓孔位的长圆孔，允许现场对接风管时有少量的位置偏差，降低现场安装的对位难度。整个壳体的框架采用型材折弯拼接，所有的连接角位都做了三角加强筋焊接，避免风机长期运行时框架出现共振变形，电机安装位的支撑板直接和底部框架做了贯通式连接，把电机的重量直接传递到落地支撑框架上，

　　不会让侧面覆板承受额外的载荷，电机安装板上预留的电机调节长槽，方便现场调整皮带张紧度（如果是皮带传动版本）或者直接校准电机和叶轮的同轴度（直连版本）。考虑到工业现场的运输与进场需求，整个壳体的最大外形尺寸控制在常规货运电梯的进出门尺寸范围内，不需要拆解就能完成整机组装后的楼层转运，壳体表面的所有外露边都做了卷边或者折边处理，避免安装运维过程中出现割手的安全隐患。在实际的项目应用里，这类风机外壳常被用在厂房的除尘系统送风端、地下车库的排风系统、大型商超的新风补风段，壳体的密封结构设计也充分考虑了风压要求，覆板和框架的拼接处预留了密封胶条的安装槽，运行时不会出现漏风导致的风压损失，相比薄钢板直接弯折的简易壳体，

　　这种框架式结构的外壳在22kW功率对应的高风压工况下，不会出现覆板鼓动的异响，长期运行的结构形变量控制在允许范围内，不会因为壳体变形导致叶轮擦碰壳体内壁。设计过程中也充分考虑了钣金加工的工艺性，所有的折弯圆角都匹配常规折弯机的刀具规格，不需要定制特殊刀具就能完成加工，拼接孔位全部采用数控冲床一次成型，保证组装时的互换性，不需要现场配钻就能完成整壳的装配，有效降低加工与组装的工时成本。
