CNC路由器主轴适配除尘安装座结构

　　在小型数控雕刻、CNC镂铣加工场景里，加工过程产生的木屑、塑料切屑、非金属粉尘如果不能及时就近收集，不仅会污染加工车间环境，细微粉尘还会附着在导轨、丝杠传动副表面，加剧运动部件磨损，甚至飘入电控箱造成电路接触不良，不少做小型CNC加工的作坊都会遇到这类维护痛点，这款适配安装结构就是针对桌面级6040Z型号CNC路由器设计的主轴配套除尘安装构件。

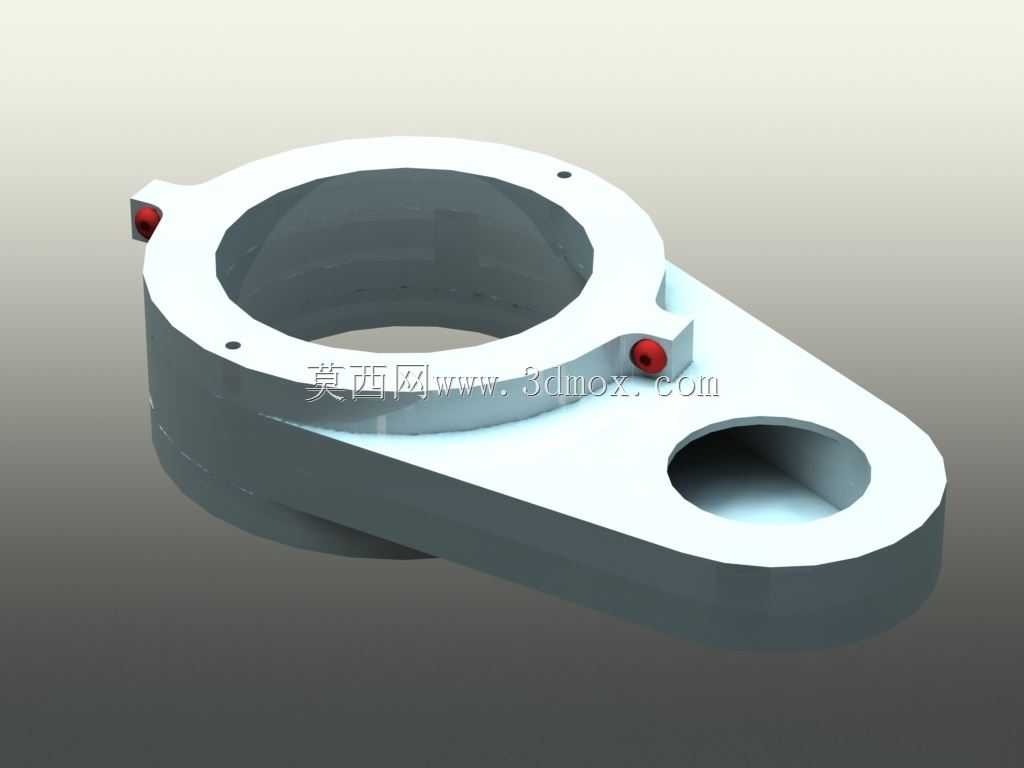

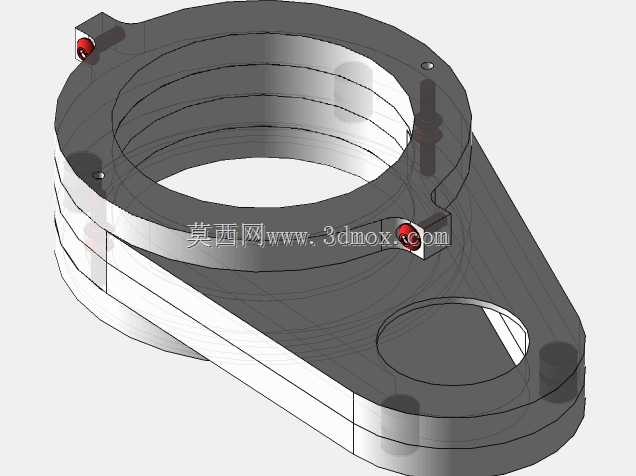

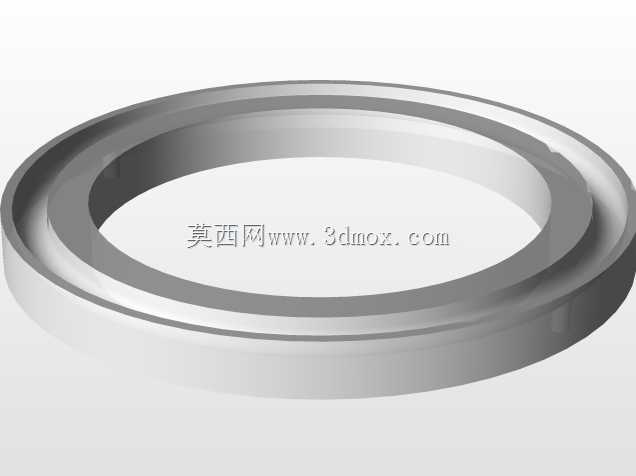

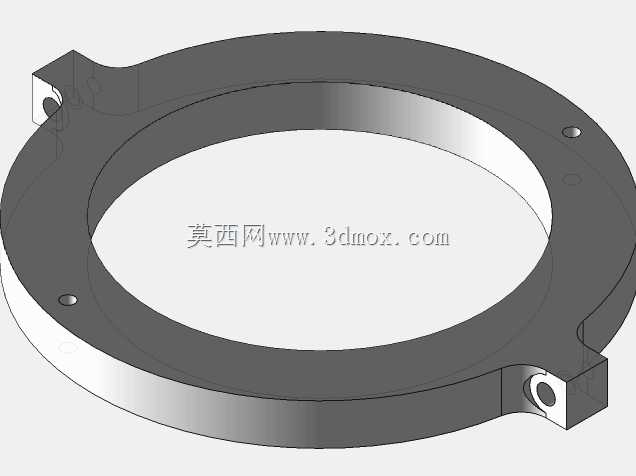

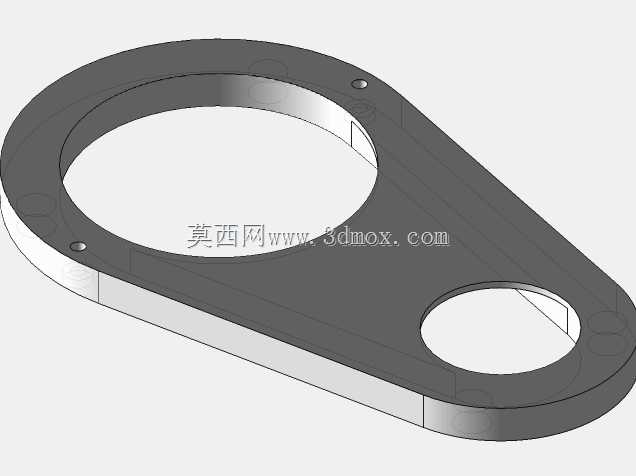

　　从实际安装适配性来看，该构件的大端环形内孔适配80mm直径的主轴本体，安装时可以直接套在主轴下端靠近刀具的位置，环形侧壁预留的两个紧定螺钉孔，可以通过拧紧红色端头的紧定螺钉将整个构件牢牢锁固在主轴外壳上，不会因为主轴高速运行或者吸尘管路的拉扯出现移位，安装位置可以根据刀具伸出长度沿主轴轴向微调，保证吸尘口和刀具加工区域的距离处于合理范围，避免距离过远吸尘吸力不足，或是距离过近干涉刀具走刀路径。构件延伸出的支臂上开设的圆孔是专门的软管对接接口，内径适配40.5mm的Ryobi品牌吸尘软管，软管另一端可以直接对接车间常用的工业集尘器，不需要额外做变径接头转接，减少了管路风压损失。

　　设计思路上没有采用复杂的多件拼接结构，整体为一体化成型的刚性结构，省去了多余的连接紧固件，既降低了加工制造成本，也避免了拼接结构长期受振动出现连接松动的问题。环形主体和支臂采用圆滑过渡的连接结构，没有尖锐的应力集中棱角，即使加工过程中出现意外碰撞，也不会因为应力集中出现构件断裂的情况。构件整体厚度经过核算，套在80mm主轴上之后，最大外轮廓不会超出6040Z机型的Z轴运动安全边界，不会在Z轴上下进给、XY轴平面走刀的时候和机床的龙门架、工作台夹具发生干涉，安装后不需要对机床原有行程做限位调整。

　　实际使用过程中，这个构件随主轴同步运动，吸尘口始终正对刀具切削区域，加工产生的粉尘在刚脱离工件表面的时候就会被吸尘气流带走，不会出现粉尘四散的情况，相比那种固定在机床上的外置吸尘罩，随动式的吸尘结构不需要每次更换加工位置就调整吸尘罩位置，对不同尺寸的加工工件适配性更好。紧定螺钉的安装位置设在环形结构的侧上方，操作空间充足，安装和拆卸的时候不需要把主轴完全拆下来，用内六角扳手就可以直接完成松紧操作，日常维护调整十分方便。支臂上的软管接口做了轻微的倒角处理，插接软管的时候不会割伤软管内壁，接口外壁的粗糙度经过控制，插接后软管和接口之间的密封性足够，不会出现漏风导致吸力下降的问题。

　　从结构受力角度看，环形抱紧结构的抱紧力均匀分布在80mm主轴的圆周面上，不会像单侧夹紧的结构那样对主轴外壳造成局部挤压应力，长期使用也不会影响主轴的同轴度。整个构件的重量控制在合理范围，不会给Z轴的升降传动增加过多额外负载，不会影响Z轴的进给响应速度和定位精度，对于步进电机驱动的桌面级CNC来说，额外负载控制不到位很容易出现Z轴丢步、扎刀的问题，这个结构在设计阶段就充分考虑了轻量化和刚性的平衡，在保证结构强度足够支撑软管、承受吸尘气流反作用力的前提下，尽可能去除了多余的材料，避免不必要的重量增加。
