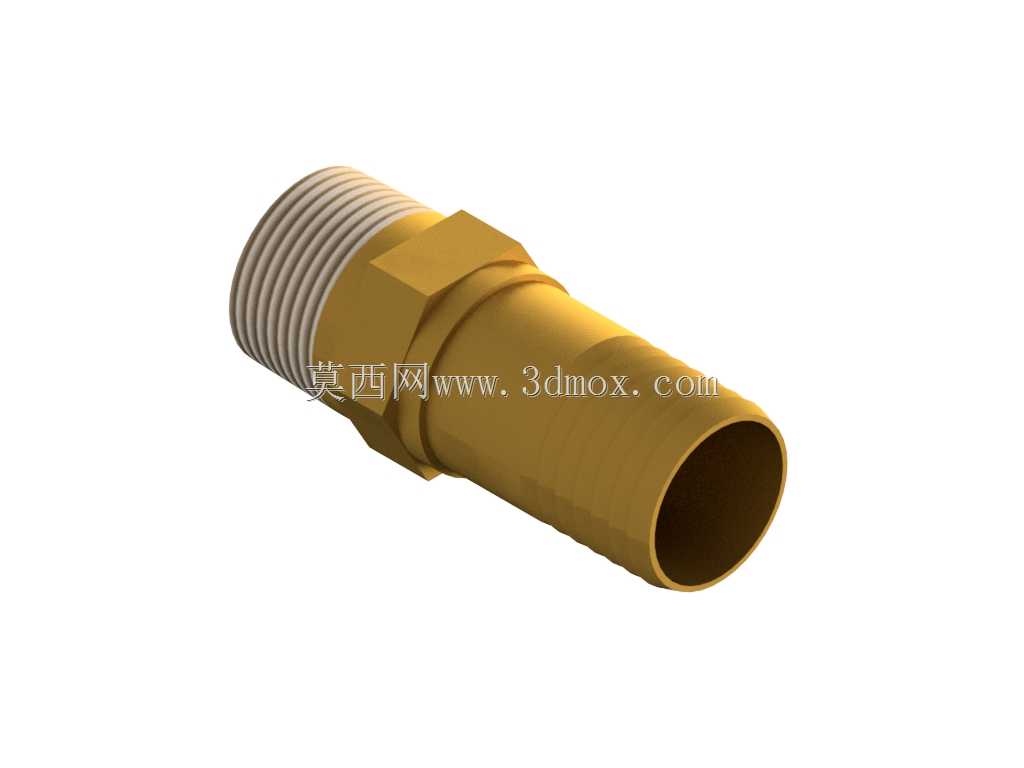

3/4英寸黄铜外螺纹软管尾部接头结构

　　甚至部分农用灌溉的支管转接位置也会用到同结构的黄铜接头。设计这类接头的时候，首先要明确安装边界的尺寸约束，3/4英寸的外螺纹属于常用的管螺纹规格，螺纹段的有效旋合长度需要满足常规内螺纹接口的啮合深度要求，不能过短导致啮合牙数不足承压时脱开，也不能过长导致螺纹末端顶到对侧接口的内部流道，造成通流面积减小引发压损增大。中间的六角扳拧段是现场装配的核心受力位置，对边尺寸需要匹配标准扳手的开口规格，厚度要能承受装配时的拧紧力矩，不会因为扳手施力出现棱角崩裂，毕竟黄铜材质的强度远低于钢制接头，扳拧位置的结构强度冗余要留足，避免现场工人用过大的力矩拧紧时把六角段拧变形。尾管部分的竹节结构设计是防脱密封的关键，在民用给排水、小型气动回路、低压流体输送的现场布管作业里，这类外螺纹软管尾部接头是出现频率极高的连接件，很多刚入行的结构设计人员容易忽略这类小零件的细节设计，往往直接调用标准件库的模型就出图，等到现场装配时才会发现漏气、渗液、软管脱落的问题，反而耽误整体设备的调试进度。从实际使用场景来看，这类接头主要承担硬管管路与柔性软管之间的过渡连接功能，一端的外螺纹段用来和设备本体、阀体或者硬管端的内螺纹接口旋合固定，另一端的竹节式尾管则直接插入橡胶、PVC或者编织增强软管的内壁，配合喉箍锁紧之后实现密封连通，常见于小型空压机的输气支路、家装净水设备的进出水连接、车间小型冷却循环回路的管路搭建，

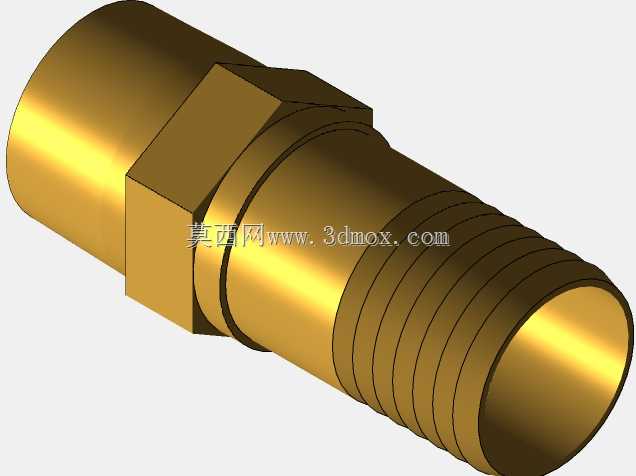

　　每一圈凸棱的外径要比适配软管的内径略大0.3到0.5毫米，这样软管套入之后凸棱位置会被软管内壁紧紧包裹，凸棱的边缘不能做过于锋利的直角，不然套入软管的时候容易割伤软管内壁，长期承压运行时会从割伤位置出现鼓包甚至破裂，也不能做过大的圆角，不然锁紧喉箍之后软管和凸棱之间的挤压力不足，带压工况下很容易出现软管滑脱的事故。尾管最末端要做小角度的导入倒角，方便现场安装时快速把接头插入软管，不用反复撬动软管内壁就能顺利套到指定的安装位置，尾管的有效插入长度要匹配常规喉箍的锁紧宽度，至少保证有两到三道凸棱处于喉箍的锁紧范围内，这样才能实现多点密封防脱。流道部分的设计要尽量做等径过渡，外螺纹端的通径和尾管端的内孔直径要保持一致，

　　中间衔接位置不要做突兀的变径台阶，不然流体经过的时候会产生紊流，不仅会增大管路的压力损失，长期输送带杂质的流体时还容易在台阶位置堆积杂物，久而久之造成管路堵塞。黄铜材质的选择本身也适配这类低压流体场景，黄铜的切削性能好，加工时容易获得较高的尺寸精度，而且自身的抗锈蚀能力优于普通碳钢，在常温水、压缩空气这类常规介质里不会轻易生锈堵塞流道，材质本身的韧性也足够，装配时螺纹旋合的过程中不容易出现牙型崩裂的问题。很多设计人员在建模的时候容易忽略螺纹收尾段的结构，实际加工时外螺纹靠近六角段的位置会有不完整的退刀牙，这部分的尺寸如果没有在模型里体现，装配时就会出现螺纹无法完全旋合到位的问题，导致接头和对侧接口之间留有缝隙，

　　哪怕加了生料带或者密封垫也容易出现渗漏。另外六角段和螺纹段、尾管段的衔接位置要做合理的圆角过渡，避免应力集中，因为接头在实际使用中不仅要承受内部流体的压力，有时候软管受外力拉扯的时候，衔接位置会承受额外的弯曲应力，如果是直角衔接的话，长期受力下很容易从根部出现断裂。在做三维建模的时候，还要注意尾管上每一圈竹节凸棱的间距要均匀，不能出现间距忽大忽小的情况，不然喉箍锁紧的时候无法刚好卡在凸棱之间的凹槽位置，密封防脱的效果会大打折扣。实际选型应用的时候，还要注意匹配输送介质的特性，如果是输送温度较高的流体，还要考虑黄铜材质的热膨胀系数和软管材质的差异，预留足够的密封冗余，避免温度升高后不同材质膨胀量不一致出现渗漏。这类小零件虽然结构不复杂，但是每一处尺寸的设计都和现场使用的可靠性直接相关，不能因为是标准件就忽略细节校验，很多管路系统的故障往往都出在这类看似不起眼的小接头上，建模时把每一处结构的设计意图考虑到位，才能保证后续生产装配和现场使用的稳定性。
