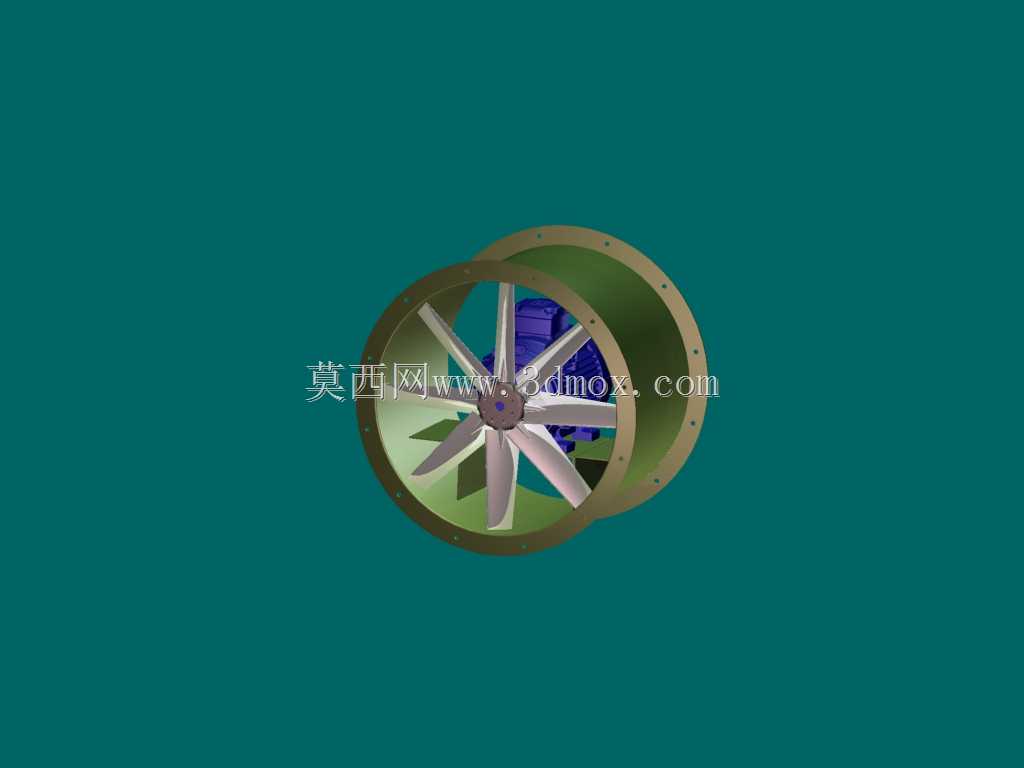

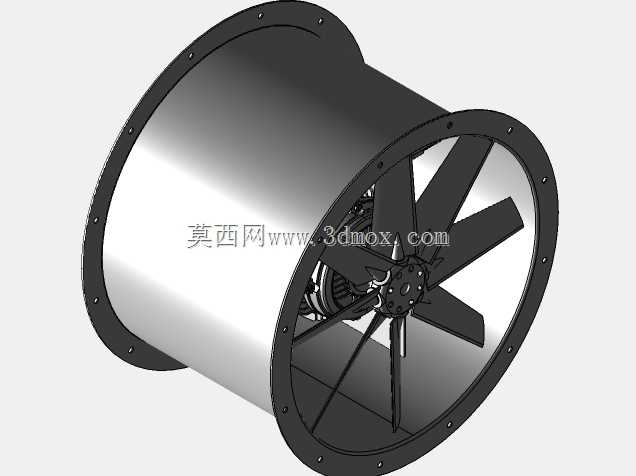

八叶片5.5kW电机驱动轴流通风设备结构

　　在工业厂房强制通风、隧道施工段换气、大型设备散热排风这类场景里，轴流风机的选型和结构合理性直接决定通风效率与运行稳定性，这款八叶片配置的轴流通风结构，核心匹配5.5kW直连驱动电机，从结构设计到安装边界都围绕大风量、低运行阻力的工程需求搭建。从实际使用场景来看，这类轴流结构常被用在车间岗位定点送风、涂装车间废气排导、冷却塔配套风路循环，也可作为大型除尘系统的末端动力单元，相比离心风机，它的风阻更小、送风距离适中，安装时不需要复杂的风路变径处理，适配直连式的安装布局，减少传动环节的能量损耗。

　　设计层面，叶轮采用八片等距分布的宽叶片构型，叶片的安装角经过气流模拟校准，在额定转速下能保证气流沿轴向平稳推送，避免叶片边缘产生紊流带来的额外振动与噪音；叶轮与电机输出轴采用锥面配合加锁紧键的连接方式，既保证传动扭矩的可靠传递，也方便后期维护时的拆装作业，不需要额外制作专用拉拔工具就能完成叶轮拆卸。外围的风筒采用翻边法兰结构，筒体内壁与叶片尖端的间隙控制在合理范围，既避免运转时叶片刮蹭筒壁，也能减少间隙处的气流回流损失，提升整体送风效率；风筒两端的法兰预留标准螺栓孔位，可直接对接通风管道或者安装防护网，不需要额外加工转接法兰，降低现场安装的加工工作量。

　　从安装边界来看，这款结构的整体外形为同轴圆筒构型，安装时需要预留的径向空间略大于风筒外径，轴向安装长度覆盖电机本体与叶轮、风筒的总长度，安装基础需要匹配电机的安装脚位，保证整机的同轴度，避免长期运转产生偏载磨损。电机部分内嵌在风筒的中心导流段，导流段的流线型外壳能减少电机对气流的阻挡，同时引导气流顺畅流过电机外壳，带走电机运转产生的热量，不需要额外配置独立的电机散热风扇，简化整体结构的同时提升散热效率。

　　在结构细节处理上，叶片根部与轮毂的连接采用圆弧过渡设计，减少应力集中，长期在变负载工况下运转也不容易出现叶片根部疲劳断裂的问题；风筒的连接法兰处做了加厚处理，对接管道时能承受足够的螺栓锁紧力，不会出现法兰变形导致的风路漏风问题。实际选型时，这类结构的风量覆盖常规中大型空间的通风需求，直连驱动的结构相比皮带传动款，维护点更少，不需要定期更换皮带、调整皮带张紧度，适合安装位置较高、后期维护不便的场景，比如厂房顶部的排风位、隧道侧壁的通风点位。

　　建模过程中，所有配合面的公差都按照通用机械加工的常规精度设定，叶轮的动平衡基准面、电机轴的配合公差都符合通用通风设备的制造要求，结构件之间没有冗余的设计，所有零部件都具备实际加工可行性，不存在无法落地的工艺结构；叶片的曲面造型兼顾气动性能与加工便利性，既可以采用钣金冲压成型，也可以采用铸造成型后做表面打磨处理，适配不同的制造成本需求。整机的重量分布沿轴向均匀布置，安装时不需要额外做配重处理，只要基础固定牢靠，运转时的振动幅度能控制在工业设备允许的范围内，不需要额外加装复杂的减震组件，当然如果是对振动有更高要求的场景，也可以在安装脚位处加装常规橡胶减震垫，就能满足使用要求。
