电机驱动离心鼓风机装配结构设计

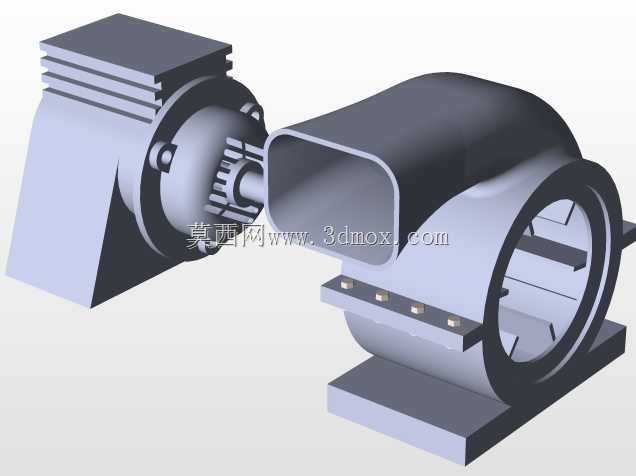

　　这套装配结构主要面向工业通风、设备散热、工艺送风类场景落地，在车间工位送风、小型设备舱体散热、除尘系统前端引风、烘干设备热风循环这类工况中都能适配，核心是通过电机直联驱动叶轮旋转，在蜗壳流道内形成连续的风压差，完成气体的定向输送。从结构组成来看，动力端采用卧式安装的驱动电机，电机输出轴通过齿轮啮合结构与风机叶轮端的转轴实现动力传递，这种传动设计相比皮带传动，能减少传动环节的功率损耗，同时避免长期运行后皮带张紧度衰减带来的转速波动，适合对风压稳定性有一定要求的连续运行工况。风机端采用离心式蜗壳结构，进风口为矩形法兰接口，可直接对接方形通风管道或设备出风口，出风口沿蜗壳切线方向延伸，能将叶轮加速后的气流平顺导出，减少流道内的涡流损耗。

　　安装底座采用一体化铸造型式，电机安装位与蜗壳支撑位做了共面加工处理，能保证电机轴与风机转轴的同轴度公差控制在合理范围内，降低运行过程中的振动与轴承磨损。设计过程中首先要确定的是安装边界尺寸，电机端的散热筋沿轴向平行布置，既保证电机壳体的散热面积，也预留了足够的手部操作空间用于接线盒接线与日常维护；蜗壳侧面的观察位可用于检查叶轮积尘、齿面啮合状态，无需完全拆解设备就能完成常规巡检。传动齿轮采用渐开线圆柱直齿结构，齿侧间隙预留了热膨胀余量，避免长时间满负荷运行后齿面热胀出现卡滞，齿轮啮合位置设置了半封闭防护腔，既能阻挡外界粉尘进入齿面加速磨损，也能防止运行过程中异物卷入传动部位造成设备损坏。蜗壳底部的支撑脚设置了四个安装孔位，

　　孔位间距匹配常规工业风机的安装基座尺寸，可直接替换同功率等级的原有风机总成，无需重新加工安装基座，降低设备改造的适配成本。叶轮部分采用前弯式叶片设计，相比后弯叶片能在相同转速下提供更高的风压，适合管道阻力较大的送风场景，叶片与叶轮轮毂采用铆接固定，平衡精度等级满足G6.3要求，能保证额定转速下的振动值控制在工业设备允许范围内。电机端的端盖采用凸缘定位结构，与电机壳体的止口配合保证轴承室的同轴度，两端轴承采用深沟球轴承，能同时承受径向载荷与少量轴向载荷，适配风机运行过程中气流反作用力带来的轴向力。在实际选型适配时，需要注意进风口的连接尺寸与现场管道的匹配性，矩形接口的长宽尺寸要与对接管道保持一致，法兰面预留密封垫安装槽，

　　可通过橡胶密封垫实现接口处的密封，避免漏风影响送风效率。整机的重心落在安装底座的几何中心附近，吊装搬运时吊点设置在电机吊环与蜗壳顶部的吊耳位置，能保证起吊过程中设备保持水平，避免倾斜导致传动部件受力变形。日常维护过程中，可通过蜗壳侧面的检修口定期清理叶片表面积尘，积尘过多会导致叶轮动平衡失效，引发整机振动超标；齿轮啮合部位需定期补充润滑脂，保证齿面的润滑状态，降低齿面磨损速率，延长传动结构的使用寿命。
