直径25mm规格DMG机床镗杆固定支架

　　在镗削加工场景中，镗杆的固定稳定性直接决定孔系加工的形位公差与表面质量，这款适配25mm直径镗杆的支架，主要配套DMG系列镗床使用，承担镗杆的径向支撑、轴向定位以及加工过程中的抗振载荷传递作用。从实际加工工况来看，当进行深孔镗削、大余量镗孔或者多工位连续镗削作业时，镗杆伸出长度超过自身直径3倍以上就容易出现切削颤振，轻则导致加工孔出现锥度、椭圆度超差，表面振纹明显，重则会造成镗杆崩刃、工件报废，这款支架正是针对这类工况设计的辅助支撑部件，可安装在机床工作台的对应工位，或者配套镗床的动力头侧装接口，为伸出段镗杆提供可靠的周向约束。

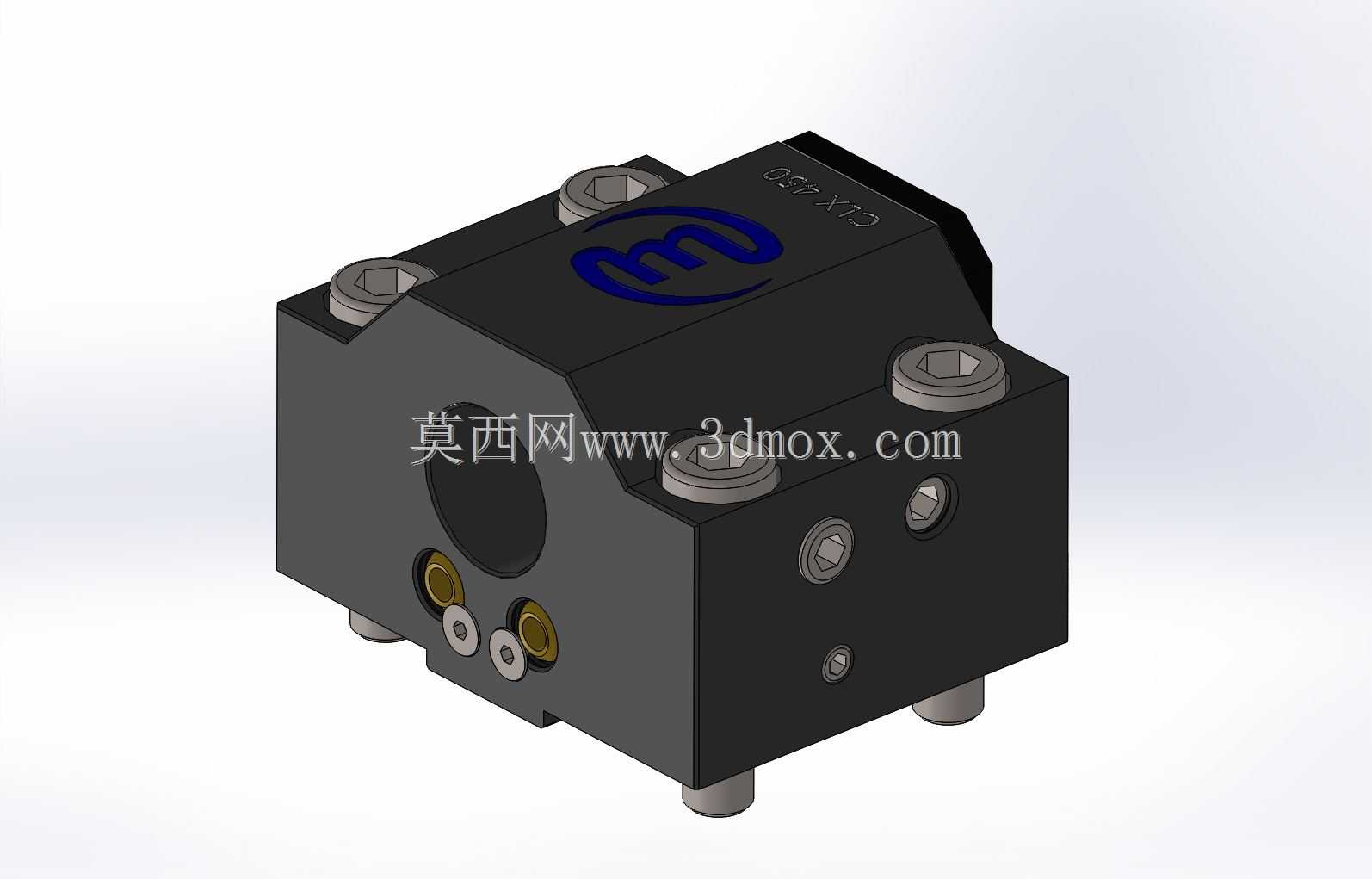

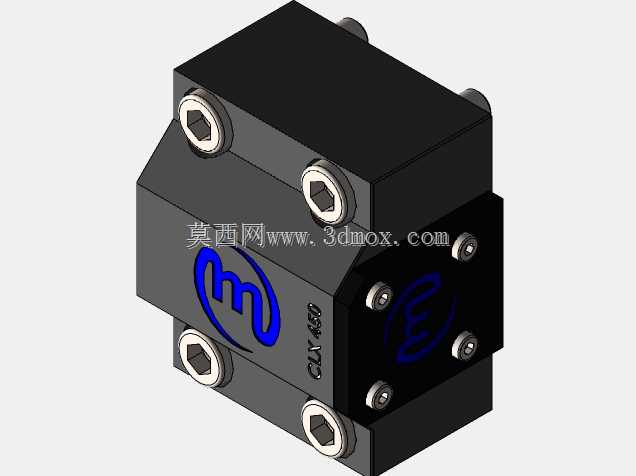

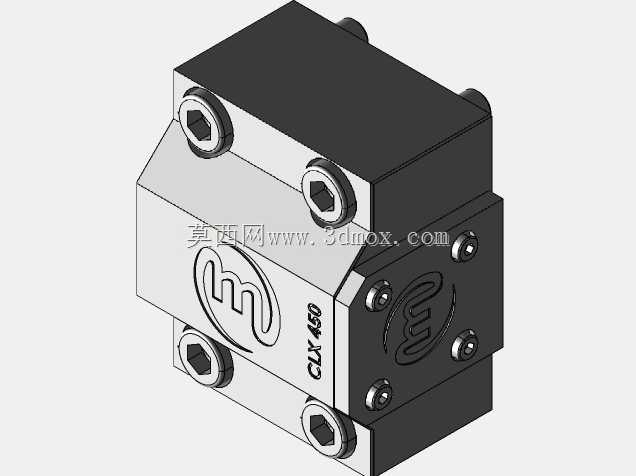

　　从结构设计思路来看，这款支架采用分体对夹式的主体结构，上下两个夹具体通过内六角螺栓实现锁紧，夹持孔的公称直径为25mm，夹持面做了精磨处理，保证和镗杆外圆的贴合面积不低于85%，避免局部应力集中夹伤镗杆表面，同时也能最大化夹持摩擦力，抵消镗削过程中切削力带来的镗杆扭转、窜动趋势。支架的侧面设置了定位销孔与安装螺栓孔，可直接适配DMG CLX450等型号机床的标准安装接口，安装时不需要额外做转接板加工，能直接完成定位锁紧，减少现场安装调试的辅助时间。夹具体的主体材料选用40Cr调质处理，硬度控制在HB240-280之间，既保证足够的结构刚性，承受切削过程中的交变载荷不会出现塑性变形，又具备一定的韧性，在承受冲击载荷时不会发生脆裂。

　　从外形尺寸与安装边界来看，这款支架的整体轮廓为方正块体结构，安装面的平面度公差控制在0.01mm以内，和机床安装面贴合后不会出现安装间隙，保证支撑刚性。夹持孔的中心高和配套机床的主轴中心高保持一致，安装后不需要额外调整中心高偏差，能保证镗杆的同轴度误差控制在0.008mm以内，避免因为不同心导致镗杆别劲、加工精度下降。支架上的锁紧螺栓采用对称排布设计，锁紧时可按对角线顺序分次拧紧，保证夹持孔的圆度不会因为锁紧力不均出现变形，避免镗杆装入后出现卡滞、滑动不畅的问题。支架的侧面做了标识刻印区域，清晰标注适配的镗杆直径与配套机床型号，方便车间现场的配件管理与快速选型，避免错装混用。

　　在实际使用过程中，这款支架除了承担镗杆的固定支撑作用，还可以配合不同内径的轴套，适配小直径规格的镗杆使用，拓展支架的适用范围。夹具体的夹持缝隙处预留了0.5-1mm的调节余量，当镗杆外圆存在轻微磨损、或者配合公差处于下偏差时，依然可以可靠锁紧，不会出现锁不紧、夹持打滑的问题。支架的外露表面做了发黑处理，具备基础的防锈能力，适合车间切削液喷淋、金属粉尘较多的加工环境，长期使用不会出现锈蚀卡滞的问题。在镗削加工的工位布局中，这类支架通常布置在镗杆伸出长度的1/2位置，可将镗杆的长径比有效降低，大幅提升镗削系统的刚性，在相同切削参数下，能将切削振纹降低60%以上，孔系的位置度精度可稳定控制在IT7级以上，同时还能适当提升切削进给量，提升单工位的加工效率。针对多品种小批量的加工场景，这款支架的快装结构也能满足快速换型的需求，松开锁紧螺栓即可更换镗杆或者调整支架位置，不需要完全拆卸支架本体，大幅缩短换型调试的时间。
