环形阵列压气机叶片结构三维设计

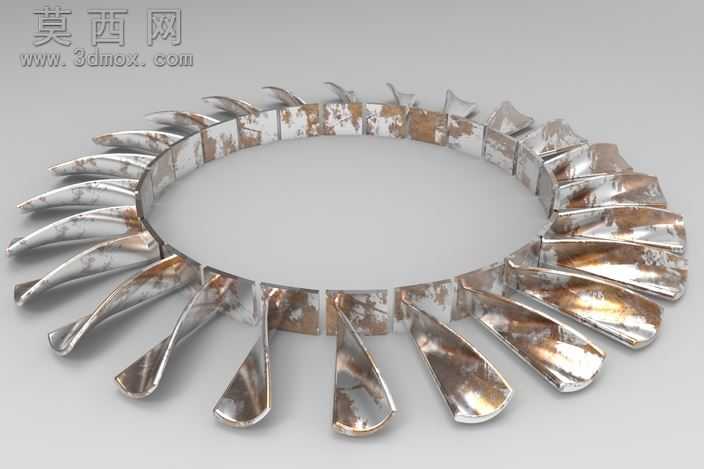

本作品为压气机叶片环形整环组件的三维建模设计，整体采用环形阵列的布局形式，完整还原了压气机静子/转子叶片环的装配结构特征。建模阶段首先依据压气机叶片的气动型面参数，构建单支叶片的实体模型：叶片型面采用变截面扭曲设计，从叶根到叶尖的翼型弦长、安装角、弯扭度均遵循气动性能要求渐变过渡，叶根部位设计为与环形轮缘适配的安装定位结构，保证每支叶片与轮缘的装配贴合度。完成单支叶片建模后，通过圆周阵列命令，按照整环叶片的设计数量、节距角度完成阵列排布，同时构建环形轮缘基体，将所有叶片的叶根与轮缘进行布尔合并或装配约束，还原整环组件的完整装配关系。材质渲染阶段，针对压气机叶片的金属材质特性，赋予高温合金材质属性，调整金属粗糙度、反射率参数，模拟叶片经过精密加工后的金属光泽与表面质感，轮缘部位做轻微的使用痕迹做旧处理，增强模型的真实感。结构设计上，严格遵循压气机叶片环的实际装配逻辑，每支叶片的安装角度、相邻叶片的叶栅间隙均符合工程设计规范，既保证了整体环形结构的圆度与同轴度，也还原了叶栅通道的气流流通形态，可用于压气机结构教学、气动仿真分析参考、动力机械结构展示等场景。建模过程中重点把控扭曲叶片的型面光顺性，通过曲面放样、曲率检查工具保证叶片型面无褶皱、曲率连续，避免出现应力集中的结构缺陷，阵列操作时严格对齐环形基准轴，保证所有叶片的排布均匀一致，整体组件的结构对称性符合工程设计要求。
