越野车辆防滑橡胶轮胎三维设计

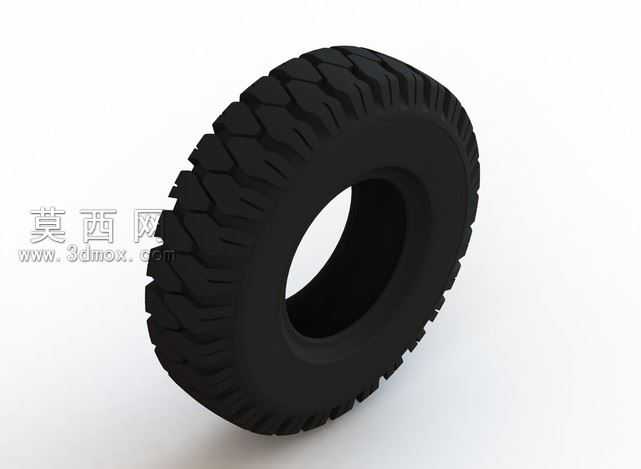

本作品为越野车辆专用橡胶轮胎的三维设计成果，建模阶段采用SolidWorks软件完成全参数化结构搭建，首先以轮胎的标称规格650-10-10为基础尺寸依据，先绘制轮胎的断面轮廓草图，通过旋转凸台命令生成轮胎的基础环形基体，保证胎体的整体圆度与壁厚均匀性。胎面花纹的设计是本次建模的核心部分，针对非铺装路面的抓地需求，采用了大尺寸块状交错排布的花纹结构，每一块花纹的侧壁都设计了合理的拔模斜度，既保证实际生产中的脱模可行性，也能在使用过程中有效排出花纹沟槽内的泥沙、碎石，避免打滑。建模过程中对花纹块的边角做了圆弧过渡处理，避免应力集中导致的花纹块开裂问题，同时通过阵列命令完成整圈花纹的均匀排布，保证轮胎动平衡的基础结构合理性。胎圈部分按照标准轮辋的配合尺寸设计了贴合的弧形结构，内部预留了钢丝圈的安装位置结构，还原了真实轮胎的装配逻辑。渲染阶段采用专业渲染材质，胎体部分使用哑光黑色橡胶材质，调整材质的粗糙度与漫反射参数，还原橡胶材质的哑光质感与轻微的颗粒触感，花纹沟槽处做了轻微的阴影加深处理，突出花纹的立体层次感，整体渲染背景采用简洁的浅白色，突出轮胎本身的结构特征。设计思路上围绕越野场景的使用需求，在花纹深度、花纹块排布密度上做了针对性优化，较深的花纹沟槽可以在松软路面提供更大的接地面积与嵌合摩擦力，交错的排布方式可以在不同方向的受力下都能提供足够的抓地力，同时胎侧部分设计了加厚的缓冲结构，提升轮胎在复杂路面行驶时的抗冲击能力，避免尖锐物体刺破胎侧。整个模型的结构完全还原真实轮胎的生产设计逻辑，所有尺寸参数都符合对应规格轮胎的行业标准，既可以作为车辆装配设计中的配套部件使用，也可以作为轮胎结构教学的演示模型，清晰展示越野轮胎的内部结构与外部花纹设计特点。
