螺旋紧凑型节能荧光灯三维结构设计

　　日常做民用照明产品结构建模时，这类螺旋型节能荧光灯的结构还原，核心要兼顾发光体的螺旋曲率合理性、灯头安装的配合公差，还有整灯的装配干涉问题。先从实际应用场景来说，这类灯具早年大量替代传统白炽灯，用在家庭居室、办公隔间、走廊通道、商超辅助照明等场景，适配常规E27通用螺口灯座，不需要额外改造线路就能直接替换同接口的白炽灯，相比传统白炽灯发光效率更高，相同照度下功耗更低，在LED照明普及前是民用节能照明的主流选型。

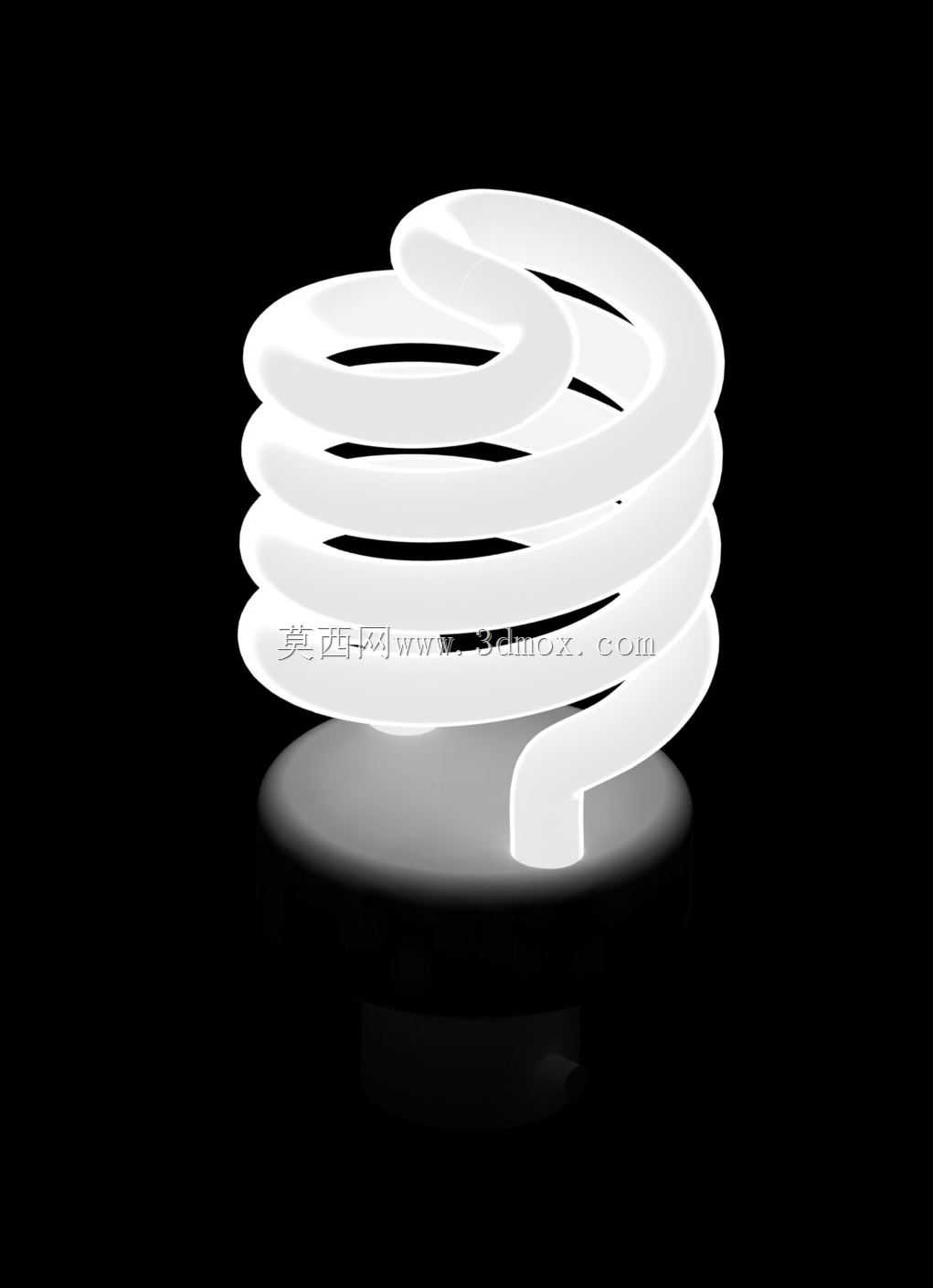

　　从功能特性上拆解，整灯分为螺旋发光管段、镇流器内置腔体、螺口灯头三个核心部分。螺旋段的灯管是单根玻璃管连续弯折盘旋成型，盘旋的圈数直接关联灯管总长度，而灯管长度和功率、发光通量直接挂钩，建模时螺旋的导程、管径、盘旋外径要匹配常规民用款的尺寸边界，盘旋外径不能超过常规灯座的适配遮挡范围，不然安装后会突出灯罩外沿，影响美观也容易积灰。灯管末端的收口要和下方的塑料腔体精准对接，腔体内部是容纳电子镇流器的空间，这个腔体的壁厚要留够电子元器件的安装间隙，同时要考虑散热空间，毕竟镇流器工作时的温升会影响整灯使用寿命，腔体和螺口灯头的连接部分要做卡扣或者旋扣结构，保证装配后不会松脱，螺口部分的螺纹参数要完全符合通用灯头的标准尺寸，保证和市面常见灯座的互换性，不会出现拧不进去或者接触不良的问题。

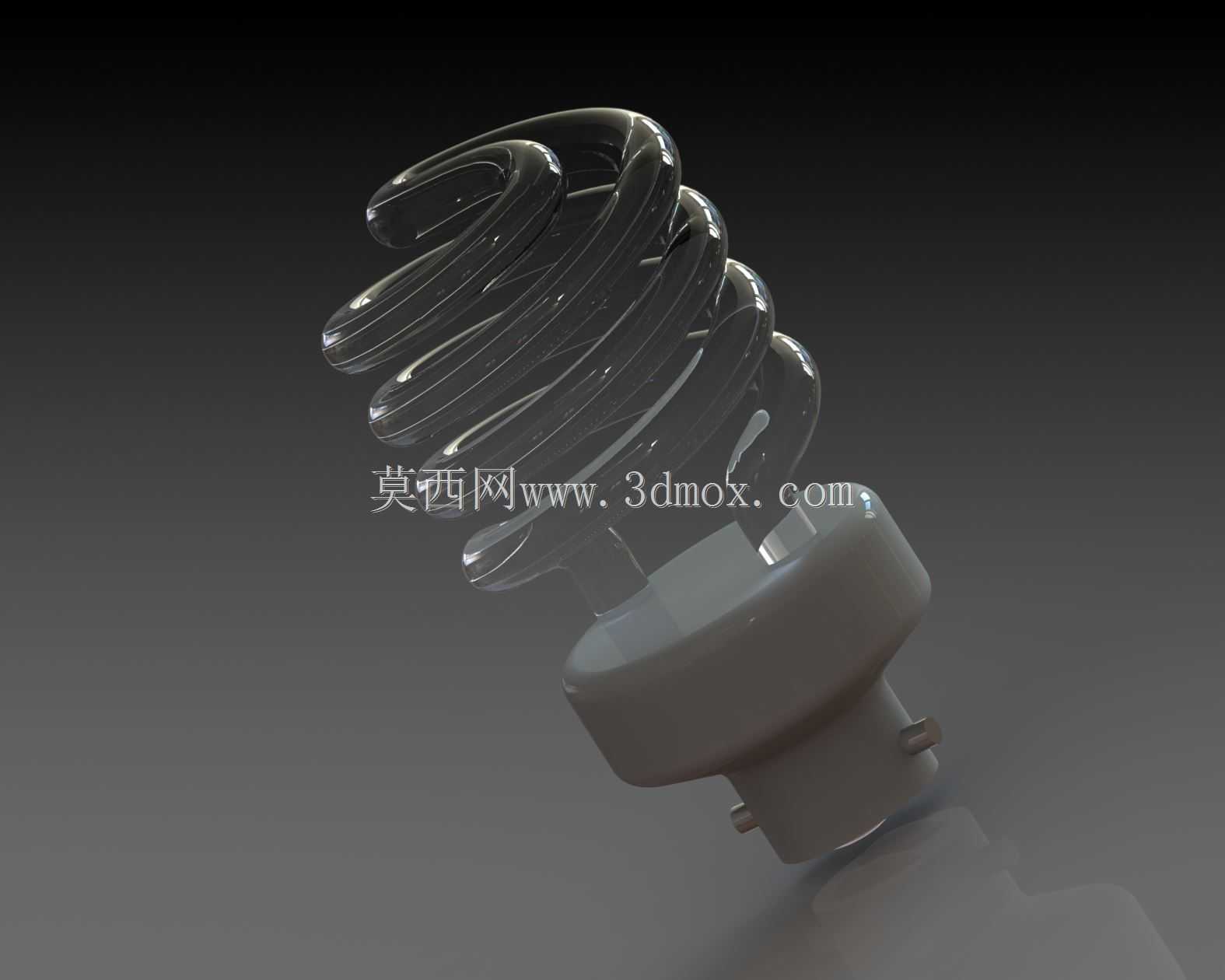

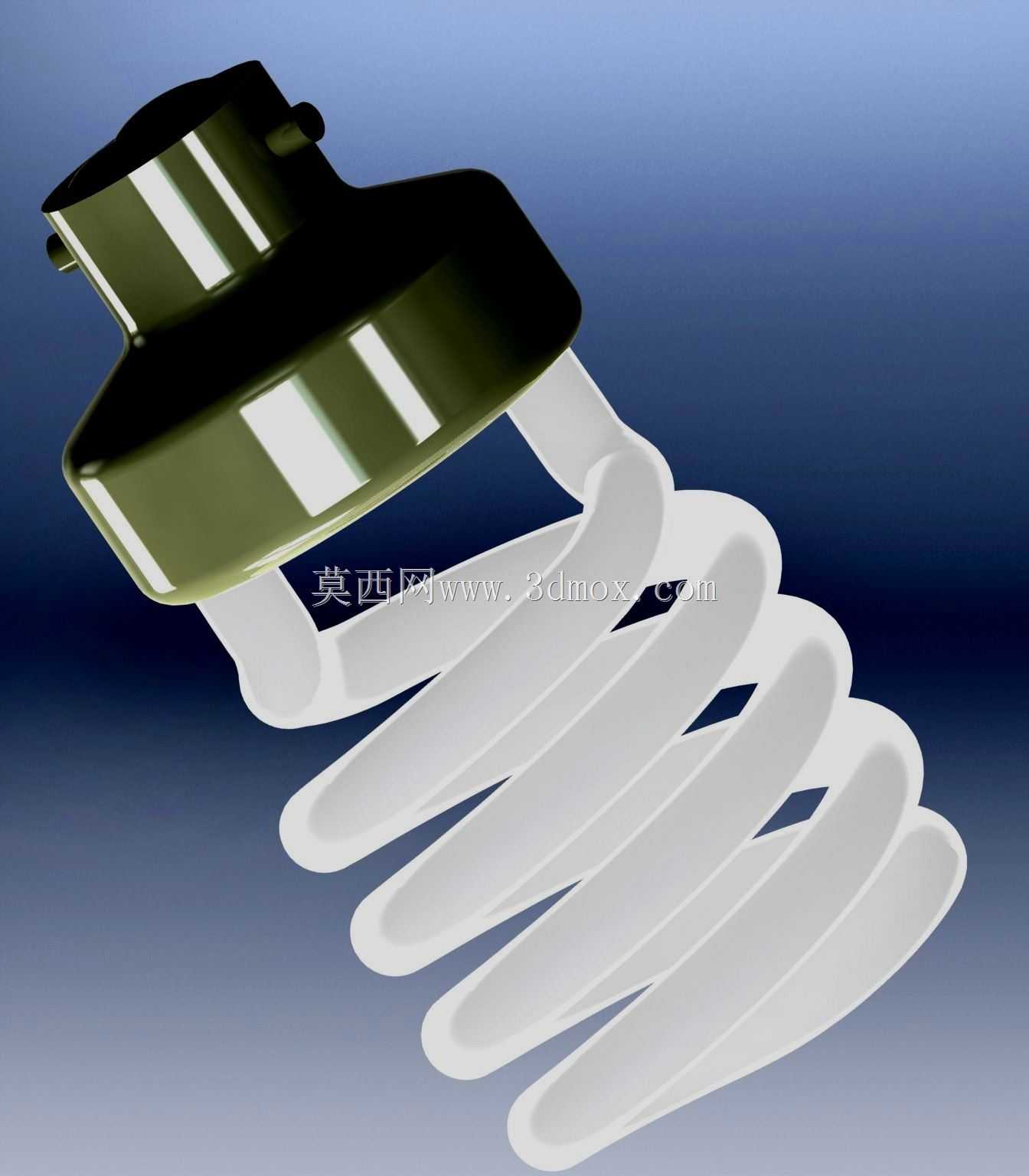

　　设计思路上，做这个三维模型的时候，先确定整灯的总高度，从灯头最底端到螺旋灯管最顶端的尺寸要控制在常规家用灯具的安装空间内，不能过高导致灯罩盖不上。螺旋灯管的建模不能直接用普通螺旋线扫掠就完事，要考虑实际生产中玻璃管弯折的曲率半径，不能出现过小的弯折角导致玻璃管应力集中容易碎裂，螺旋的起始端和收尾端要做平滑过渡，收尾端的灯管端头要对准腔体上的固定孔位，保证灯管电极能顺利穿入腔体和镇流器连接。灯头部分的金属螺牙要还原标准的牙距和牙型，顶端的接触点要突出合适的高度，保证和灯座底部的导电片可靠接触，同时灯头和塑料腔体的结合处要做止口结构，防止装配后出现错位。

　　安装边界方面，整灯的最大外径就是螺旋灯管的盘旋外径，这个尺寸要适配常见的筒灯、吊灯、台灯的灯罩开口尺寸，螺口的拧入深度要符合标准，保证拧入灯座后整灯不会晃动，同时整灯的重心要落在螺口的轴线上，避免安装后出现歪斜的情况。另外建模时还要考虑灯管表面的荧光层质感还原，还有塑料腔体的哑光质感、金属灯头的电镀质感，这些细节虽然不影响结构尺寸，但能让模型在做装配演示、渲染效果图的时候更贴近实物状态。实际工程应用中，这类模型可以用来做灯具配套的灯罩设计适配，也可以用来做照明场景的布局模拟，确认灯具安装后的视觉效果和空间占比，避免后续开模或者安装时出现尺寸不匹配的问题。很多刚接触照明结构设计的工程师容易忽略螺旋灯管的曲率合理性，一味追求紧凑把螺旋导程做太小，导致实际生产时玻璃管弯折报废率高，或者灯管内部的荧光粉涂布不均匀，影响发光均匀度，建模阶段就把这些工艺边界考虑进去，能大幅减少后续试产的问题。还有腔体内部的镇流器安装位，要预留好元器件的插脚空间和走线槽，不能出现元器件和壳体内壁干涉的情况，同时壳体上的散热孔位置要避开螺口的安装区域，防止安装时灰尘从散热孔进入腔体内部。
