悬臂式休闲办公座椅三维结构设计

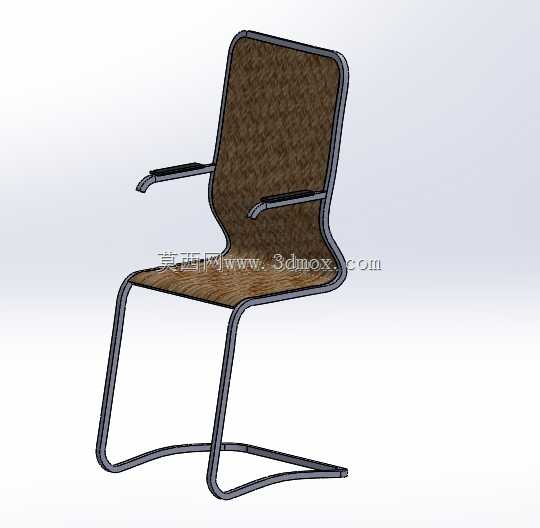

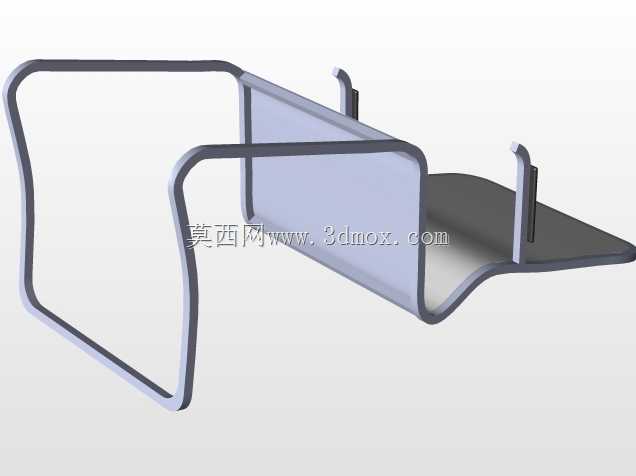

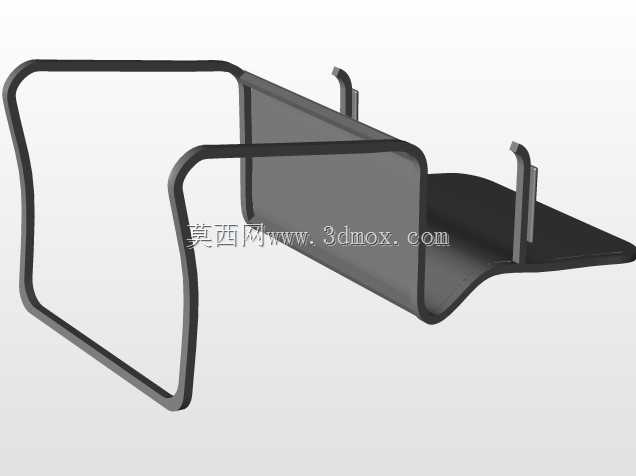

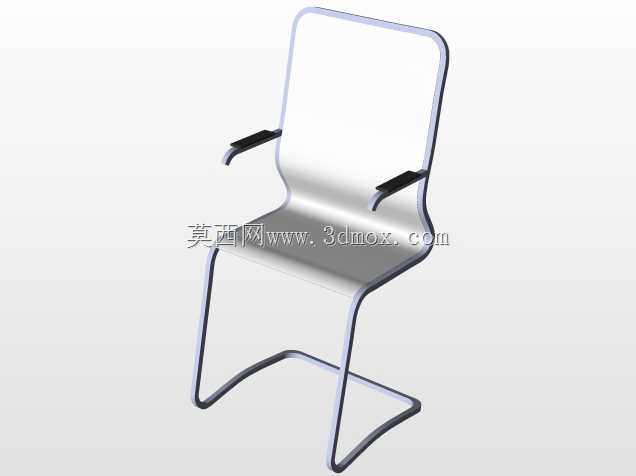

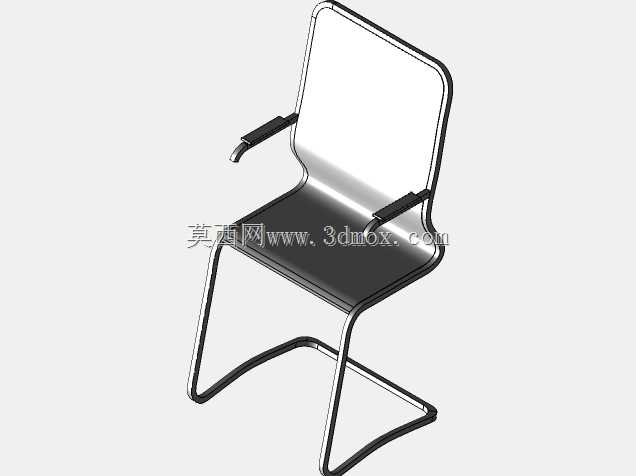

　　这款悬臂结构座椅的三维建模过程，首先要明确其多场景适配的使用需求，它既可以放置在开放办公区作为员工日常办公坐具，也能布置在家庭书房、阳台休闲区，甚至户外花园的遮阳区域作为临时休憩坐具，不同场景下的受力边界是建模前首先要梳理的核心参数。从结构设计逻辑来看，整体采用一体化悬臂金属框架作为核心承载结构，框架采用圆管弯折成型，没有额外的椅腿支撑结构，依靠底部前后延伸的弯折段形成稳定的支撑面，这种结构的优势在于没有突出的椅腿结构，日常清洁时可以直接将清扫工具伸入座椅下方，不会出现椅腿磕碰清洁设备的问题，同时落座时框架的微形变可以提供一定的弹性缓冲，提升长时间落座的舒适感。座面与靠背采用一体化的曲面成型设计，

　　曲面弧度贴合人体坐姿状态下的臀部与腰背自然曲线，靠背的倾斜角度控制在105度左右，这个角度是兼顾办公伏案与放松倚靠的平衡点，既不会因为靠背过直导致腰背肌肉持续紧张，也不会因为过度后仰影响伏案书写、操作电脑时的姿态保持。扶手部分与主框架采用同材质弯折成型，扶手的高度距离座面220mm左右，刚好适配人体自然垂臂时肘部的放置高度，扶手端部做了圆弧收边处理，避免尖锐棱角磕碰使用者。建模过程中首先要确定整体的安装边界尺寸，整体座高控制在450mm，符合成年人落座时大腿与地面平行的人体工程学要求，整体宽度控制在520mm，靠背顶部距离地面高度为820mm，底部支撑段的前后延伸长度为580mm，

　　这个尺寸可以保证座椅在承受120kg垂直载荷时不会出现前倾或后倾的失稳问题，支撑段的末端做了水平延展的平面，增大与地面的接触面积，避免硬质地面出现局部压痕，同时也能提升软质地面上的放置稳定性。框架的圆管壁厚设置为1.8mm，这个壁厚可以在保证结构强度的前提下控制整体重量，单椅整体重量控制在7kg左右，方便单人挪动调整摆放位置。座面与靠背的覆面采用纹理质感的柔性材质，建模时预留了5mm的材质厚度，模拟软垫的包覆效果，同时在框架与覆面的连接位置做了隐藏式的固定结构设计，外部不会露出固定螺丝等连接件，保证外观的整体性。在结构校核环节，重点对悬臂弯折处的应力集中区域做了圆角过渡处理，弯折半径设置为圆管直径的3倍，

　　避免弯折处出现应力断裂的风险，同时对框架整体做了载荷仿真验证，在靠背中部施加30kg水平向后的载荷、座面施加120kg垂直载荷的组合工况下，框架最大形变量控制在3mm以内，卸载后可以完全回弹，不会出现永久形变。这款座椅的结构没有复杂的连接部件，所有弯折段都采用一体化成型工艺，生产时的加工工序更少，组装流程也更简便，不需要额外的连接件拼接主框架，能有效控制生产装配的成本，同时无多余外露部件的设计也降低了日常使用过程中部件松动、脱落的风险，长期使用的维护成本更低。在不同场景使用时，这款座椅的结构也能适配不同的摆放需求，办公场景下可以多椅并排摆放，因为没有外凸的椅腿，相邻座椅之间可以紧密贴合，不会出现椅腿干涉的问题；家庭场景下搭配书桌、茶桌使用时，悬臂结构可以让座椅更贴近桌沿，使用者不需要刻意调整坐姿就能靠近桌面；户外花园使用时，整体框架的金属材质做了表面防锈处理，适配户外温湿度变化较大的使用环境，不会因为短时间的淋雨、日晒出现结构锈蚀的问题。建模过程中对各个曲面的连续性做了反复调整，保证座面与靠背的曲面过渡顺滑，没有突兀的折角，避免使用时出现局部硌压的不适感，扶手的曲面也做了贴合手臂轮廓的微弧处理，放置手臂时不会出现局部压强过大的问题。
