铸造用浇包及配套操作手柄结构设计

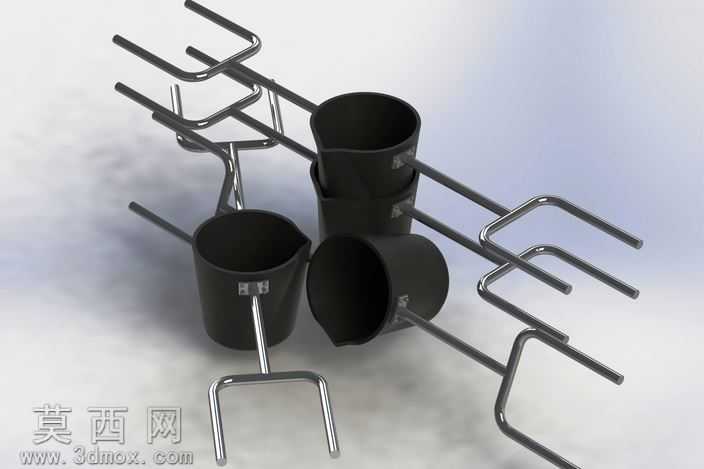

本作品为铸造生产场景所用的浇注工具组三维模型，核心包含多规格浇包与配套操作手柄，整体建模过程严格遵循铸造工装的实际功能逻辑与尺寸比例开展。建模阶段以SolidWorks为核心工具，先完成浇包主体的参数化构建：针对不同容量的浇包，分别绘制桶身回转截面，通过旋转凸台命令生成带导流嘴的桶体结构，同时在桶身对应位置预留手柄安装的嵌合槽位，保证安装结构的配合精度；操作手柄部分采用扫掠命令完成金属杆的弯折成型，还原实际生产中手柄的多段弯折角度，既保证操作时的力臂长度符合人体工学，也让手柄握持端的U型结构贴合手部施力习惯，手柄与浇包的连接部位做了嵌合凸台的细节建模，还原真实工装的装配关系。材质渲染阶段，浇包主体采用耐高温黑色铸铁材质，调整材质的粗糙度参数还原浇包长期接触高温金属液形成的哑光磨砂质感，表面添加轻微的使用痕迹纹理，让模型更贴近生产现场的真实状态；操作手柄采用抛光金属材质，设置合适的反射率与高光参数，还原金属圆钢弯折后表面的亮面金属质感，同时在手柄与浇包的连接位置做材质过渡处理，模拟装配后接触部位的细微磨损效果。结构设计上，整套工具充分考虑铸造浇注作业的实际需求：不同规格的浇包可适配不同重量的金属液浇注需求，配套的手柄可与对应规格浇包快速嵌合装配，手柄的弯折角度经过反复调整，既保证操作人员握持时与高温浇包保持足够安全距离，也让浇注过程中倾倒金属液时的施力路径更顺畅，导流嘴的弧形结构经过曲面优化，可保证金属液流出时呈稳定束状，避免浇注过程中出现金属液飞溅、断流的问题。整体模型的装配关系完整，所有部件的配合间隙符合实际机械装配公差要求，既可以作为铸造工艺教学的演示模型，也可为小型铸造工装的结构优化提供参考，模型细节还原到位，从浇包桶壁的厚度到手柄金属杆的直径，都严格参照行业内通用的浇包设计标准设定，保证模型的实用性与还原度。
