剪式手动车载顶升支撑结构设计

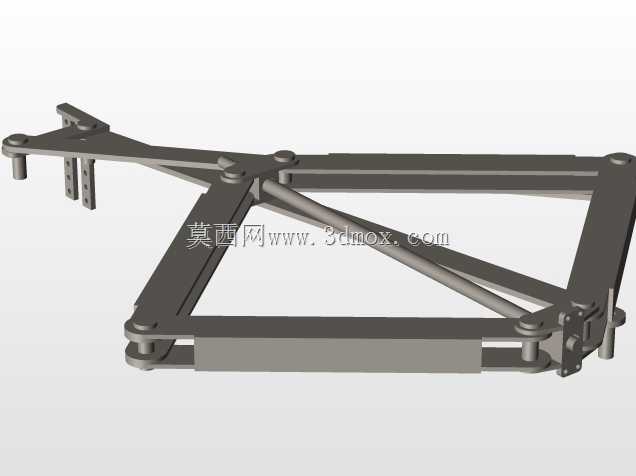

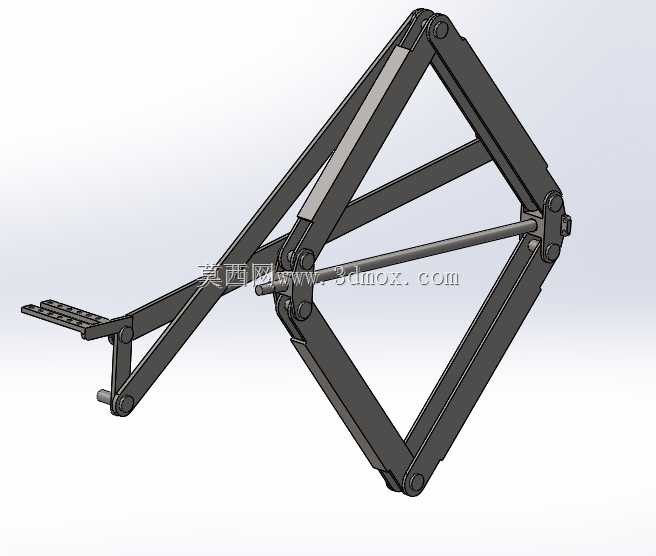

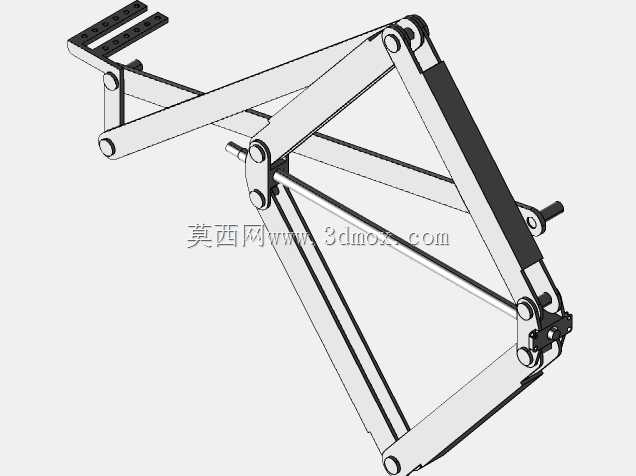

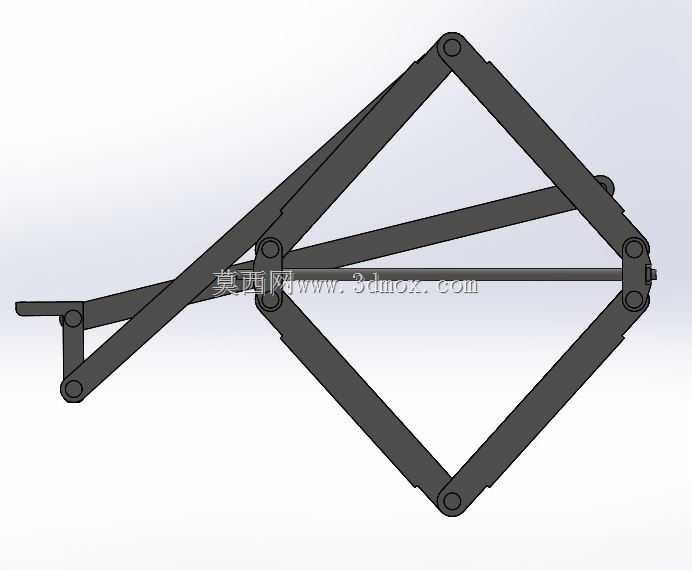

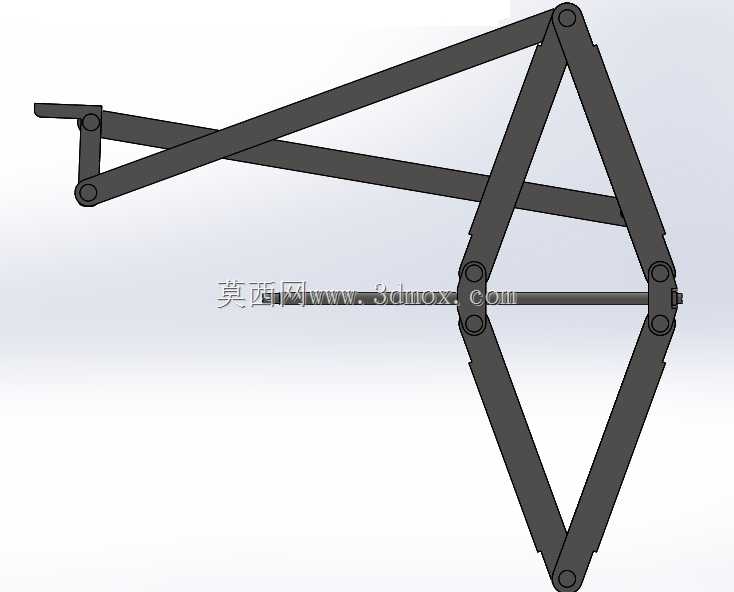

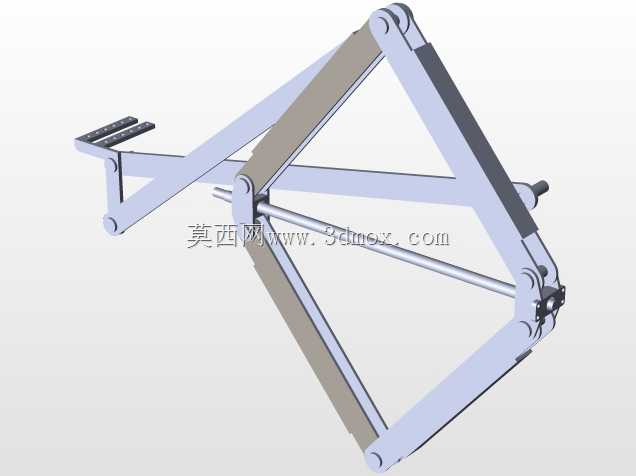

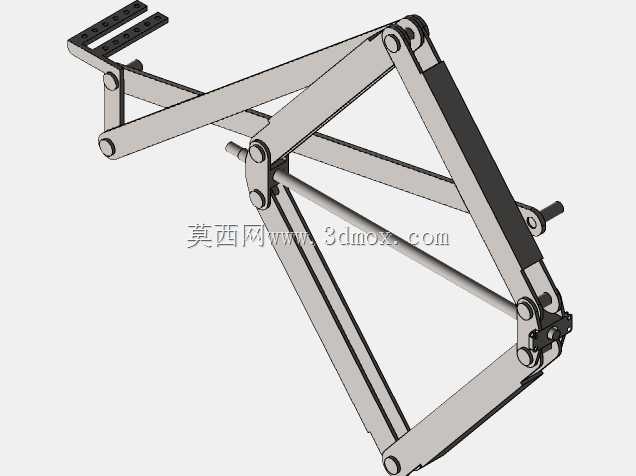

　　在车辆应急维修、小型设备工位调整这类需要小行程稳定顶升的场景里，剪式顶升结构的应用普及率一直很高，这次完成的剪式手动顶升结构，完全围绕这类场景的实际使用需求做结构细化。日常使用中，这类结构最常出现在私家车换胎、户外小型设备临时调平的工况里，作业时不需要额外的动力源，纯手动操作就能完成顶升作业，对无供电的户外场景适配性极强。从结构功能逻辑来看，这套剪式机构采用多组铰接连杆组成菱形受力框架，中间穿设传动丝杆，转动丝杆端的驱动结构时，两组铰接臂会沿丝杆轴向收拢或张开，以此带动顶部支撑端完成垂直方向的升降动作，整个传动过程没有复杂的减速结构，力的传递路径直接，操作时的力反馈清晰，使用者能直观感知顶升过程中的负载变化。

　　设计过程中首先考虑的是受力冗余，所有铰接点都采用销轴加衬套的配合形式，避免铰接位置在反复承受交变载荷时出现旷量，连杆主体采用等厚板材冲压成型，每段连杆的弯折位置都做了应力释放的圆弧过渡，避免应力集中导致的连杆断裂风险。实际作业时，底部的支撑脚做了加宽的防滑齿面设计，接触地面时能增大摩擦系数，哪怕是在松软的土路或者光滑的水泥地面，都能避免顶升过程中出现侧滑偏移；顶部的支撑托面做了内凹的弧度处理，和车辆底盘的支撑边接触时能形成贴合的限位，不会因为顶升过程中的微小晃动导致支撑滑脱。从安装边界和尺寸适配来看，这套结构在完全收拢状态下整体厚度控制在较小范围，能轻松放入车辆后备箱的工具槽内，不会占用过多储物空间；

　　完全展开后的顶升行程覆盖了常规家用轿车、小型SUV的底盘离地高度区间，不需要额外加装延长垫块就能满足常规换胎的顶升高度需求。结构设计时特意将丝杆的传动螺距做了匹配优化，既保证空载时能快速转动丝杆完成预升，接近额定负载时又能通过螺纹的自锁特性，避免负载状态下结构自动回缩，不需要额外加装锁止机构就能保证作业过程的安全性，哪怕操作中途松开驱动手柄，结构也能稳定保持在当前顶升高度。铰接位置的销轴都做了表面淬火处理，表面硬度满足反复铰接转动的耐磨需求，长期使用也不会因为销轴磨损出现配合间隙过大的问题。整个结构没有易损的复杂零部件，日常维护只需要定期在丝杆螺纹和铰接销轴位置涂抹润滑脂，就能保证操作时的顺畅度，不会出现卡滞、异响的问题。

　　在结构受力校核阶段，针对额定负载下的连杆弯曲强度、销轴剪切强度、丝杆轴向抗压强度都做了对应验算，所有受力部件的安全系数都满足手动起重工具的相关要求，不会出现过载时的结构突然失效。操作端的摇臂接口做了通用的六角配合设计，既可以搭配配套的摇把转动，紧急情况下也能使用普通扳手完成驱动操作，适配场景更灵活。和常见的液压顶升结构相比，这套剪式结构不存在液压油泄漏、密封件老化失效的问题，长期存放也不会出现掉压回落的问题，作为随车应急工具的可靠性更高，哪怕在低温、高海拔这类极端环境下，也能正常完成顶升作业，不会因为环境温度变化影响使用性能。
