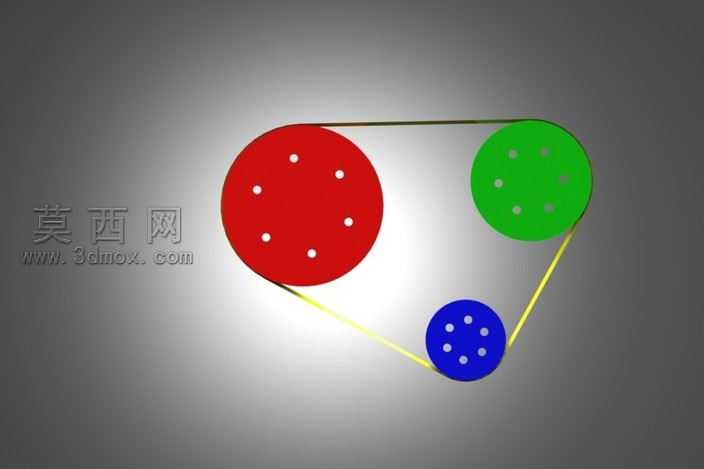

三色多轮组合式带传动滑轮系统

该带滑轮系统采用三维建模软件完成全参数化设计，整体采用三滑轮组合布局，分别为大直径红色主动轮、中直径绿色从动轮、小直径蓝色张紧轮，三者通过闭合环形传动带形成稳定的带传动结构。建模过程中首先完成各滑轮的基体轮廓绘制，基于旋转凸台特征生成带轮主体结构，针对每个带轮的端面均匀分布的安装孔位，采用圆周阵列特征完成批量孔位创建，保证孔位的角度精度与位置一致性，同时对带轮的轮缘位置做了适配传动带的弧面过渡处理，避免传动带运行过程中出现剐蹭磨损。材质与渲染环节，三个带轮分别赋予高饱和度的红、绿、蓝纯色哑光材质，便于直观区分不同功能的轮体，传动带赋予半透明浅黄色柔性材质，模拟橡胶同步带的视觉质感，背景采用径向渐变的灰白光影效果，通过三点布光方案突出轮体的轮廓立体感，同时添加柔和的环境反射效果提升整体渲染真实感。结构设计层面，大直径主动轮作为动力输入部件，通过传动带将动力传递至侧上方的绿色从动轮，下方的小直径蓝色轮作为张紧轮使用，可通过调整自身位置改变传动带的张紧力度，有效避免带传动过程中出现打滑、跳齿问题，三个轮体的中心距经过参数化计算匹配，保证传动带的包角处于合理区间，兼顾传动效率与结构紧凑性。设计思路上优先考虑结构的易装配性与传动稳定性，所有轮体均采用统一的安装孔位规格，可适配标准的紧固件完成轴系装配，整体结构无冗余设计部件，既可以作为独立的带传动教学演示模型，也可作为传动模块集成到小型自动化设备的动力传输结构中，建模过程中保留了所有特征的参数化编辑入口，可根据实际使用需求快速调整轮体直径、孔位数量、中心距等核心参数，无需重新绘制基础轮廓。
