带防松结构环首吊点连接紧固件

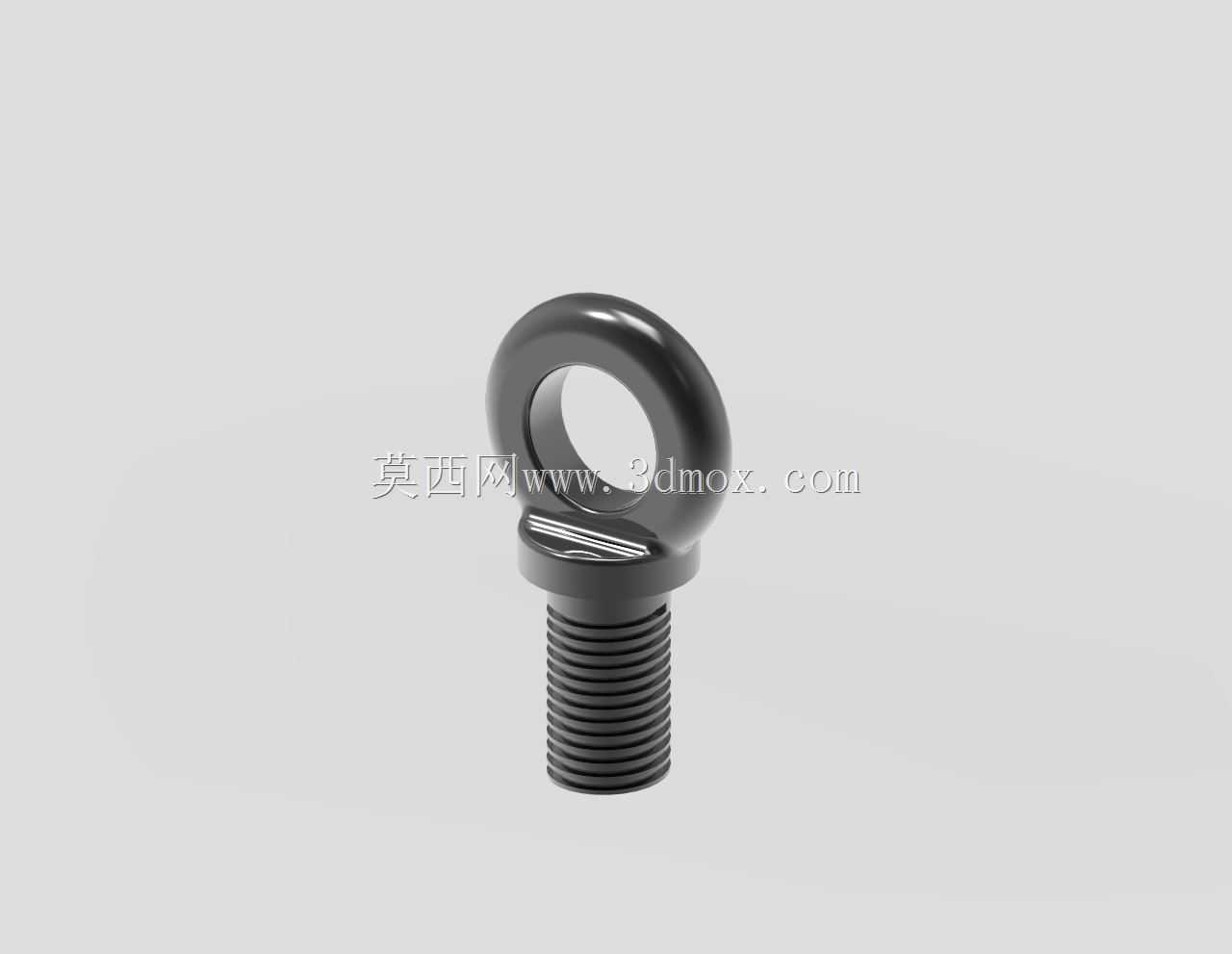

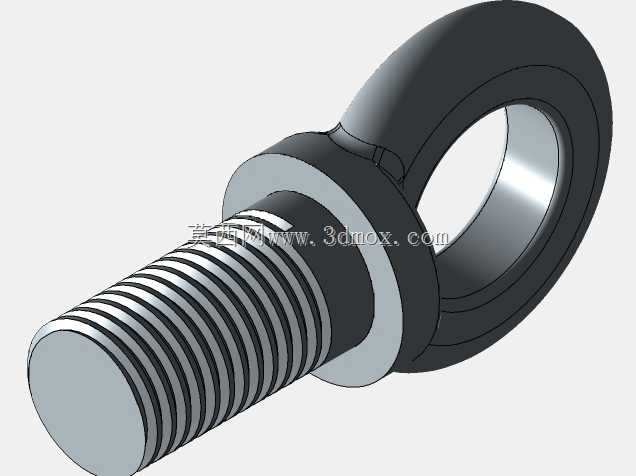

　　这类带防松结构的环首吊接件，在车间重型工装吊装、户外设备临时锚固、生产线模架换模吊运场景里使用频率极高，区别于普通焊接吊环，它采用螺纹旋入的安装形式，不需要在母材表面施焊，不会破坏被连接件的表面热处理层，也避免了焊接应力带来的吊点断裂风险。从结构设计逻辑来看，上部的环形吊耳采用圆弧过渡的封闭环结构，环体内侧做了圆角打磨处理，当卸扣、吊装带穿入环体受力时，不会出现应力集中切割索具的问题，环体与下部螺杆的衔接位置做了加粗的过渡轴肩，这个位置是整个吊件受力最复杂的区域，既要承受垂直方向的拉力，还要承受吊装过程中偏摆带来的剪切力，加粗轴肩的设计能有效分散衔接处的应力，避免长期交变载荷下出现根部断裂的问题。下部的螺纹段采用标准公制粗牙螺纹，

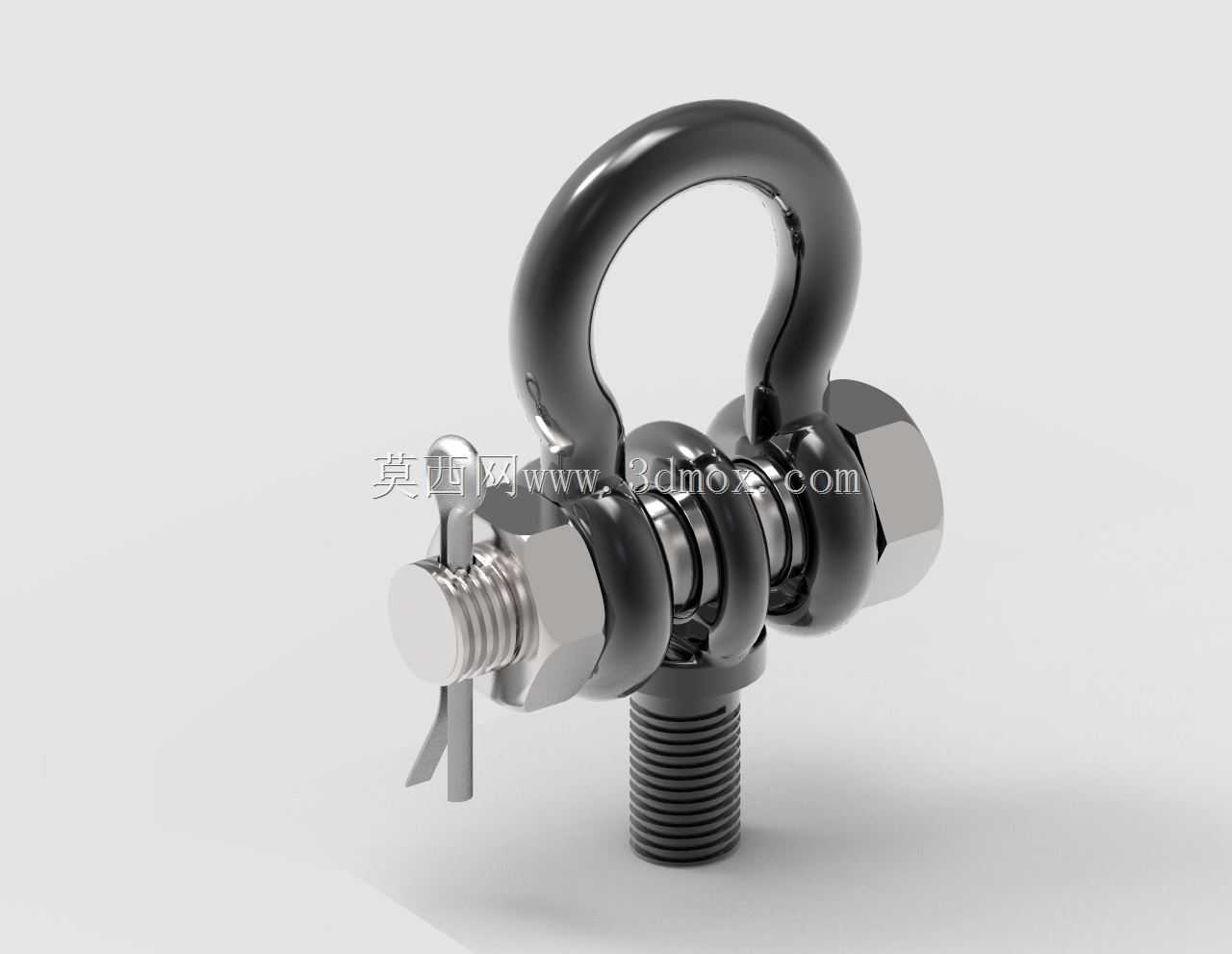

　　牙型角60度，螺距适配常规设备安装的螺纹孔规格，安装时不需要额外加工特殊规格的螺孔，直接旋入预设的安装螺纹孔即可完成固定，螺纹末端预留了开口销的安装孔位，配合配套的平垫、弹簧垫圈、锁紧螺母使用，能实现双重防松效果：弹簧垫圈提供持续的轴向预紧力，抵消设备运行过程中的振动带来的螺纹间隙，外侧的薄型锁紧螺母旋紧后，在末端穿入开口销并掰开销脚，能彻底杜绝螺母在长期振动、冲击载荷下出现回旋松脱的问题，哪怕弹簧垫圈出现疲劳失效，开口销也能机械锁止螺母的轴向位置，避免吊点脱落引发安全事故。从安装边界尺寸来看，环体内径尺寸适配常规额定载荷下的卸扣销轴直径，不会出现吊环与卸扣卡滞、活动间隙过小导致索具别劲的问题，下部螺杆的有效旋合长度经过核算，

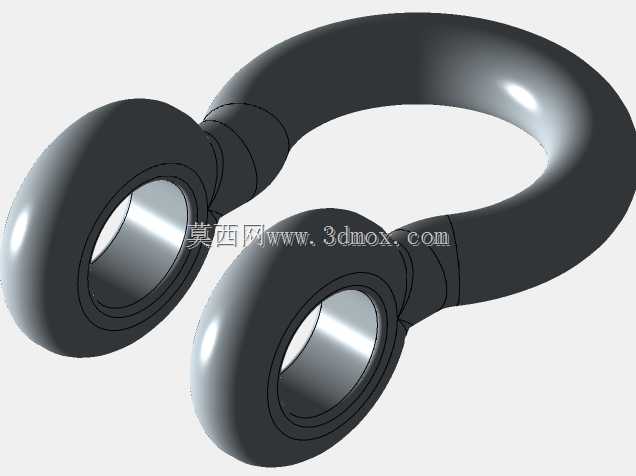

　　当完全旋入对应规格的螺纹孔后，能保证足够的螺纹啮合牙数，满足额定载荷下的螺纹抗剪切强度要求，锁紧组件安装完成后，螺杆末端露出螺母2-3个螺距，既保证开口销能顺利穿入销孔，也不会因为螺杆伸出过长干涉周边其他零部件的安装。在实际选型使用时，需要注意这类吊接件的受力方向要求，它的额定载荷是针对垂直起吊工况标定的，当吊装角度出现偏斜时，实际承载能力会随偏角增大快速下降，尤其是横向受力时，环体与螺杆衔接处的弯矩会急剧升高，很容易超出结构的屈服极限，因此安装时要尽量保证吊环的受力方向与螺杆轴线重合，若存在长期斜向受力的工况，需要选用带铰接结构的旋转吊环替代。另外在日常点检中，要重点检查环体表面是否存在磕碰裂纹、螺纹段是否有滑牙损伤、

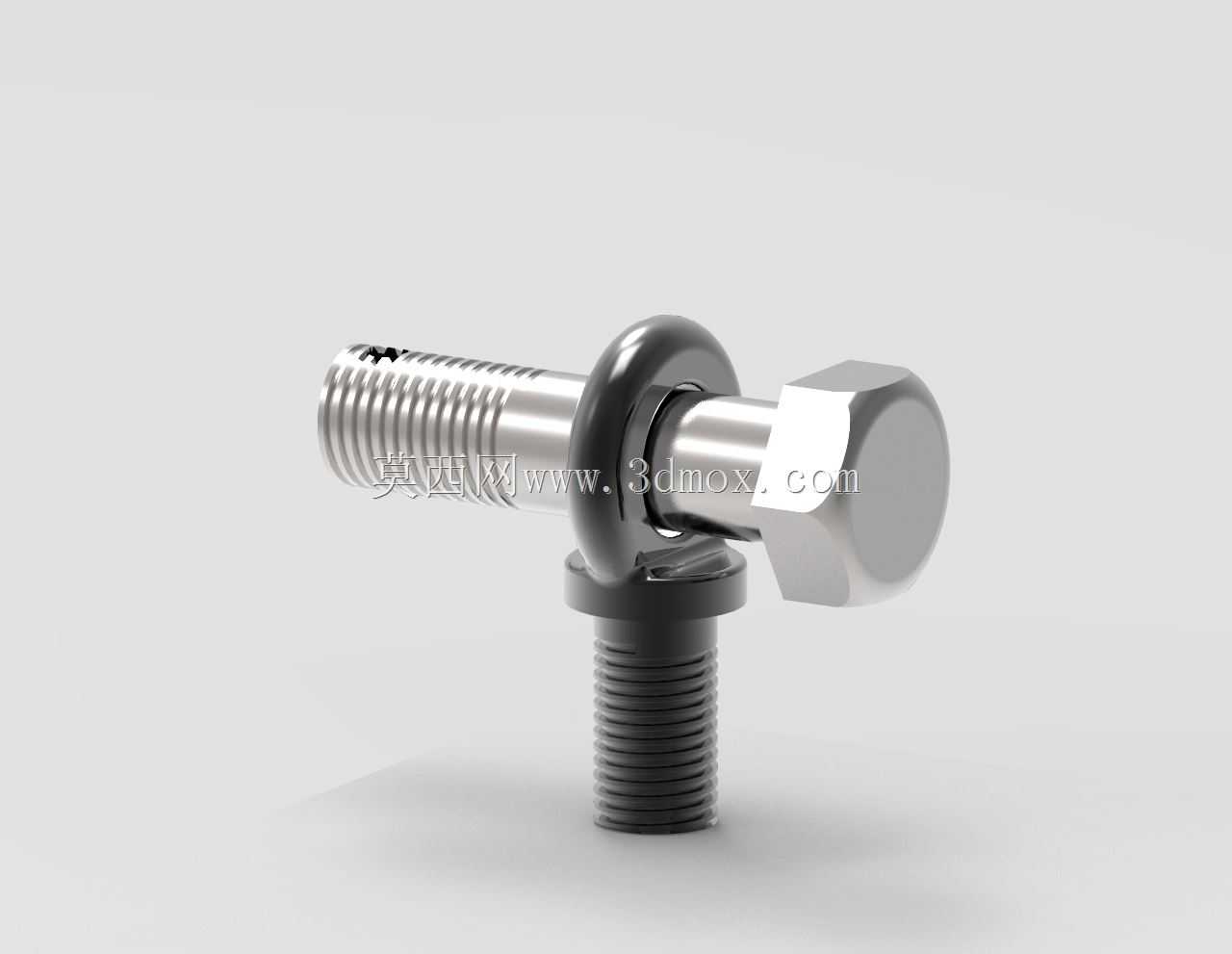

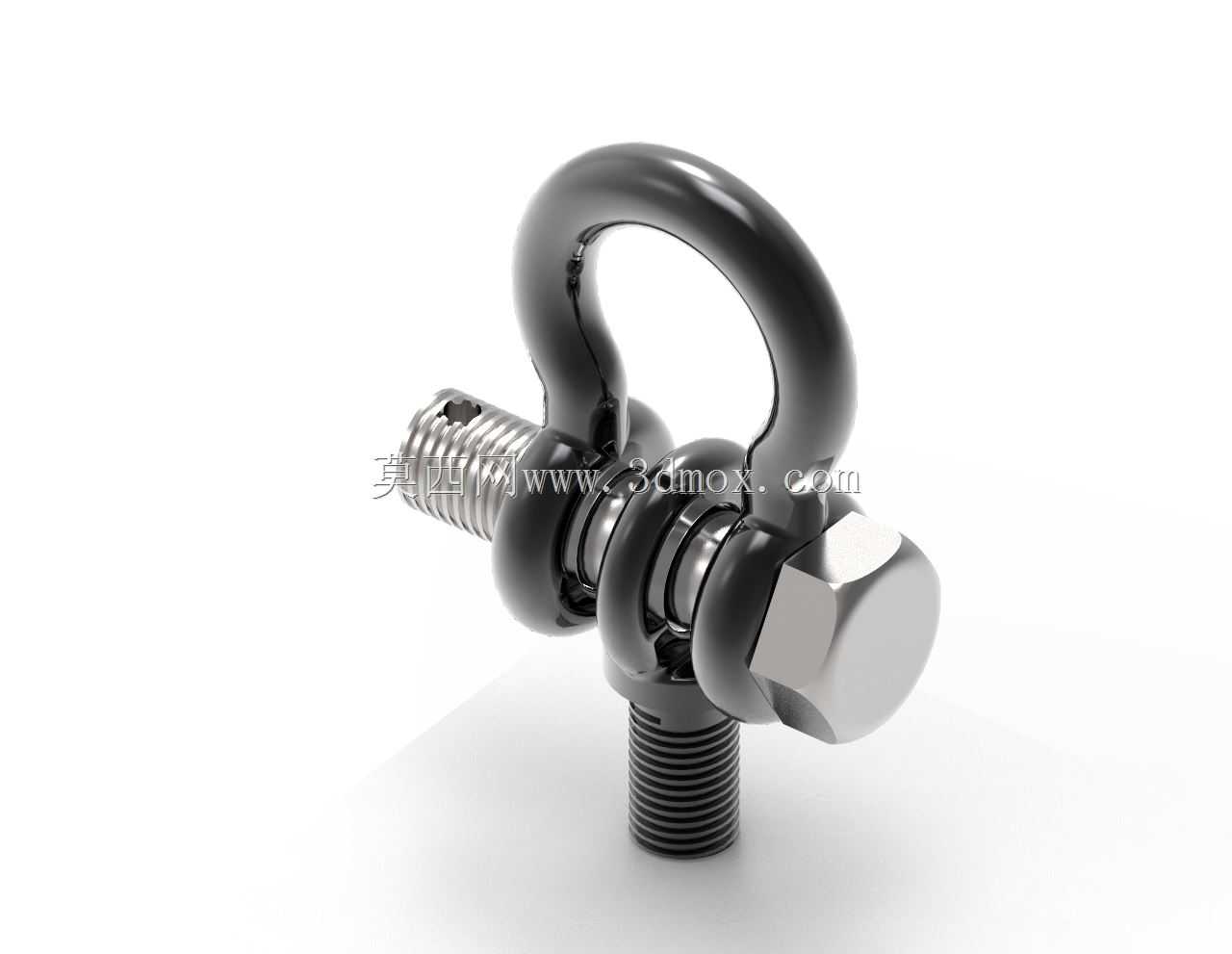

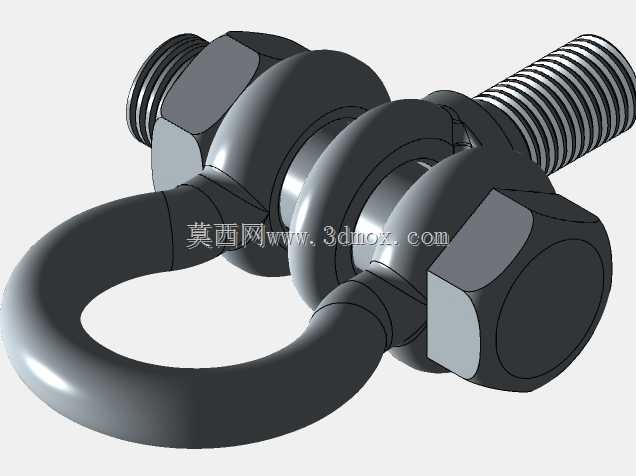

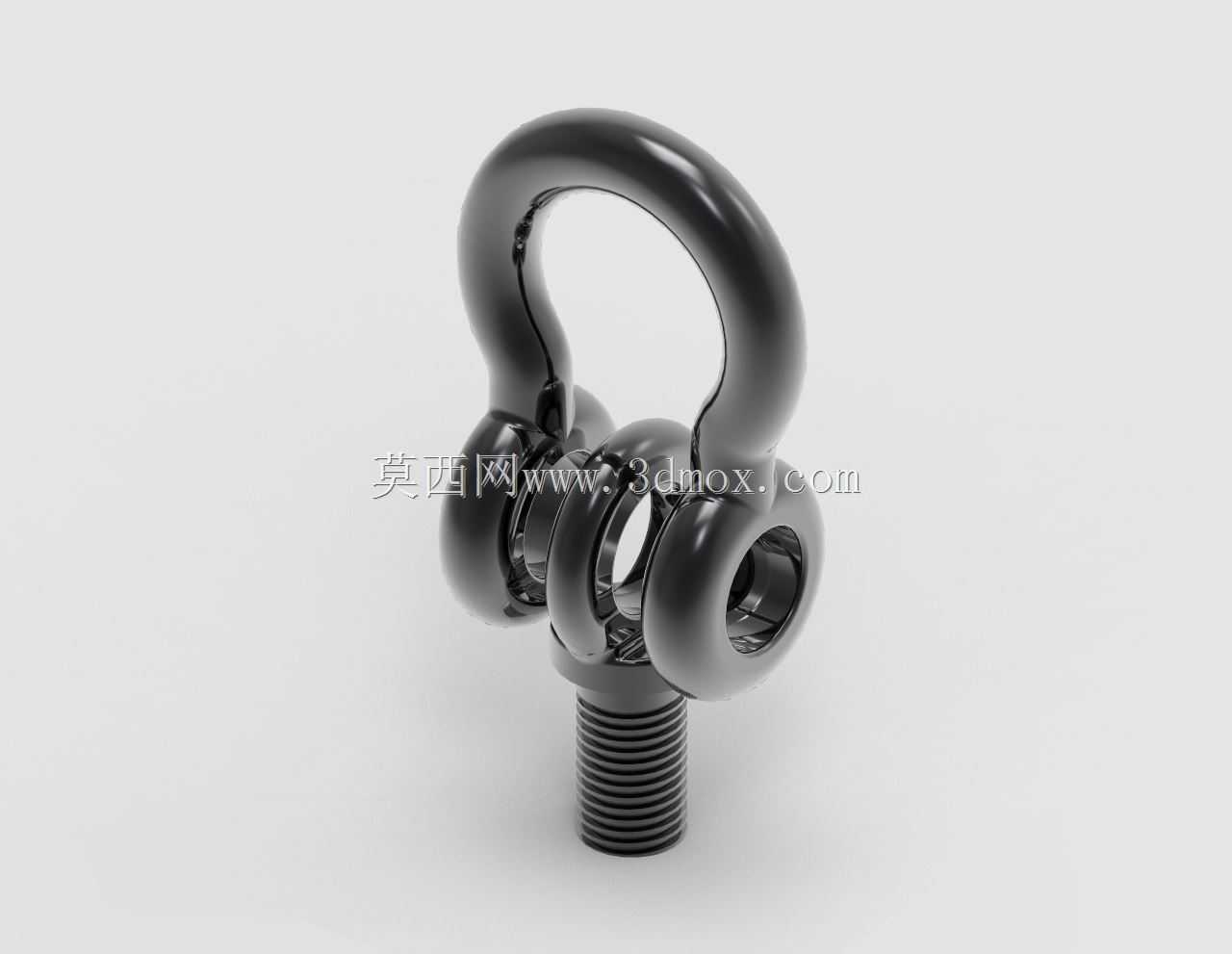

　　开口销是否出现锈蚀断裂的情况，每次吊装前确认锁紧螺母处于旋紧状态，避免带隐患作业。建模过程中，环体部分采用扫掠特征生成，扫掠路径为平滑的整圆曲线，截面为圆形截面，扫掠过程中保证截面与路径始终垂直，避免环体出现截面变形导致局部应力集中；螺纹段采用装饰螺纹线配合真实牙型切削的方式建模，既保证装配时螺纹配合的干涉检查准确性，也不会因为全牙型细节过多导致模型文件过大；防松组件的各个零件单独建模后按实际装配顺序约束，弹簧垫圈做了预压状态的形变处理，开口销做了掰开后的形态模拟，还原实际装配完成后的真实状态，方便设计人员在做整机设备布点时直接调用，核对吊点位置与周边结构的间隙是否满足吊装索具的操作空间要求。
