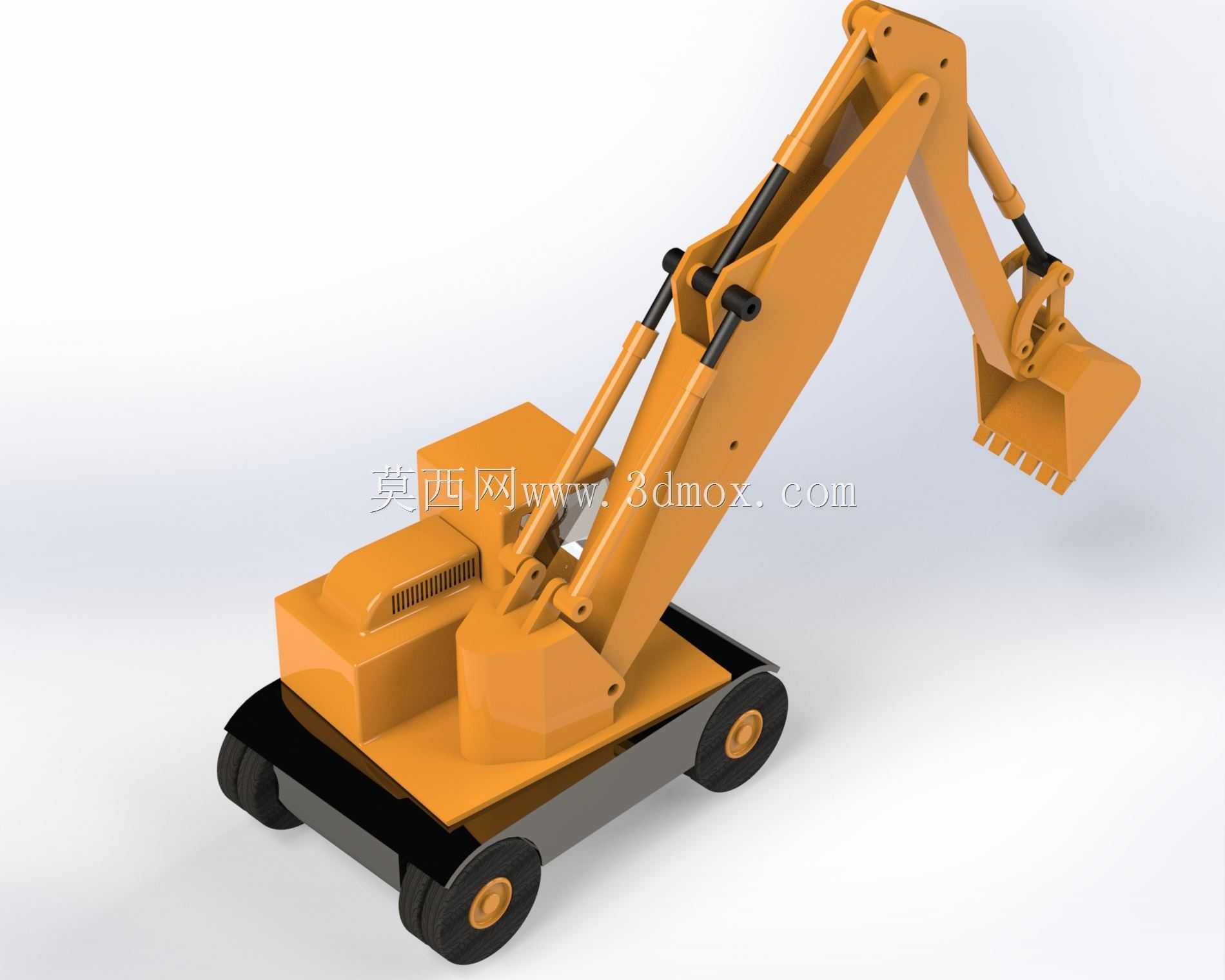

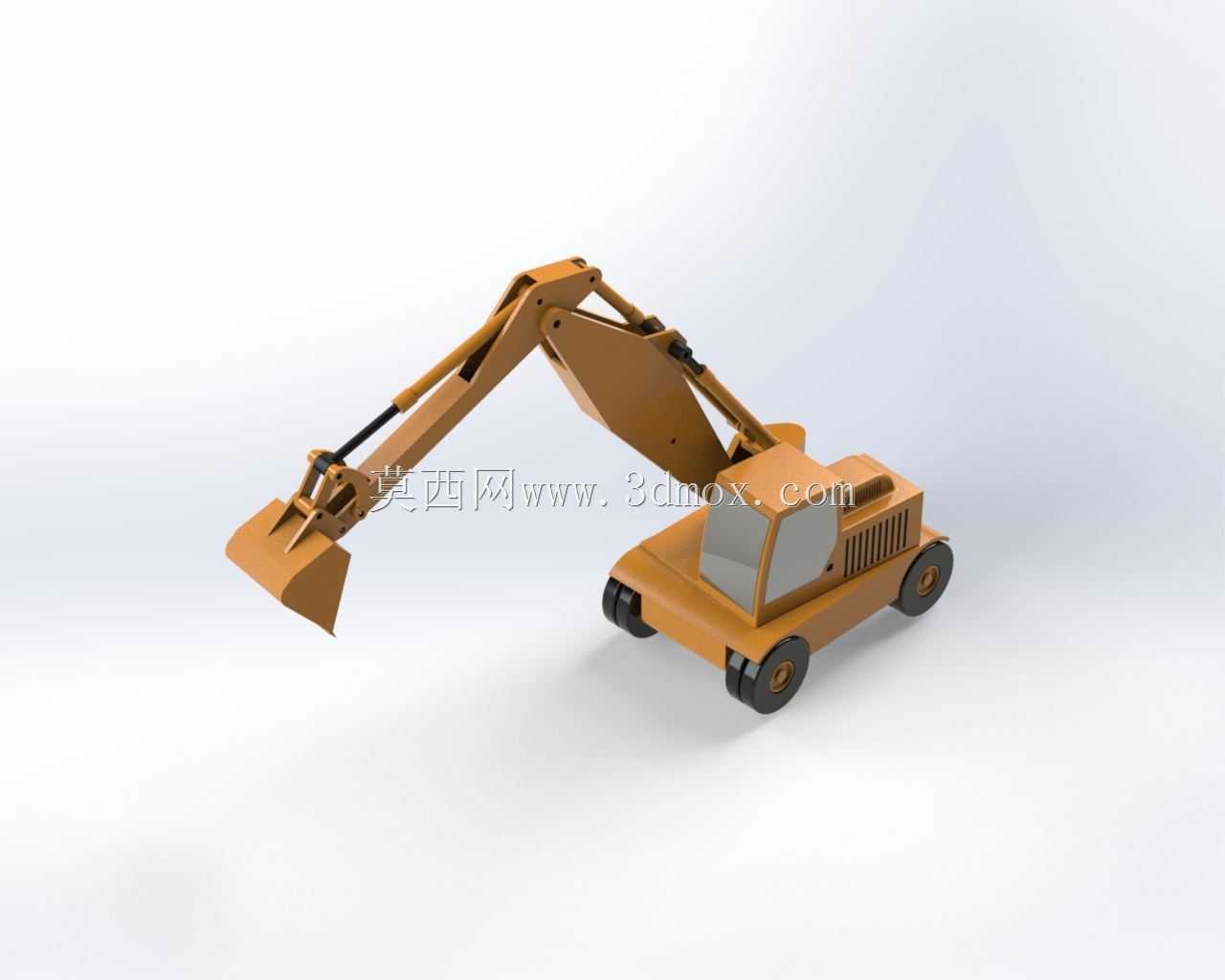

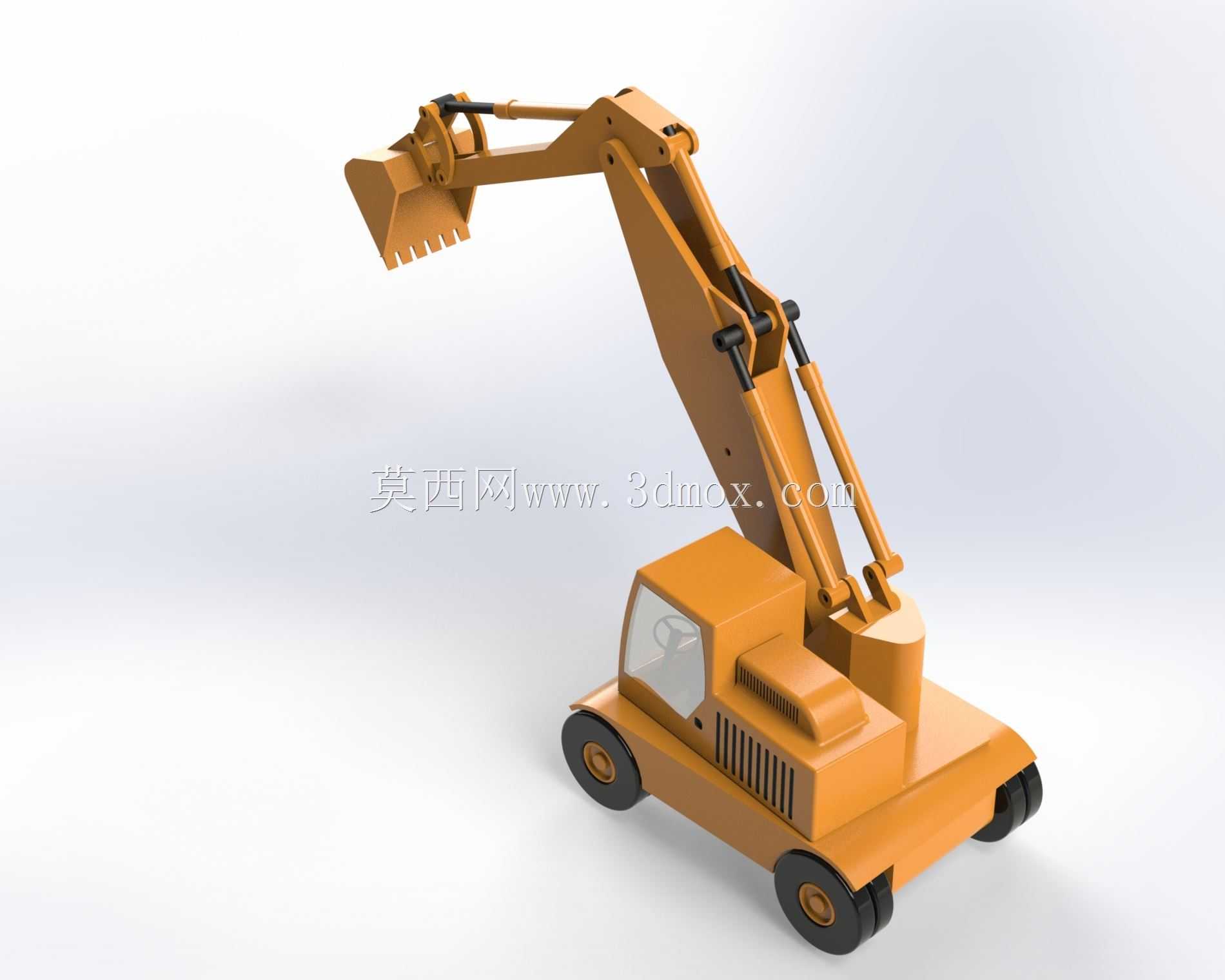

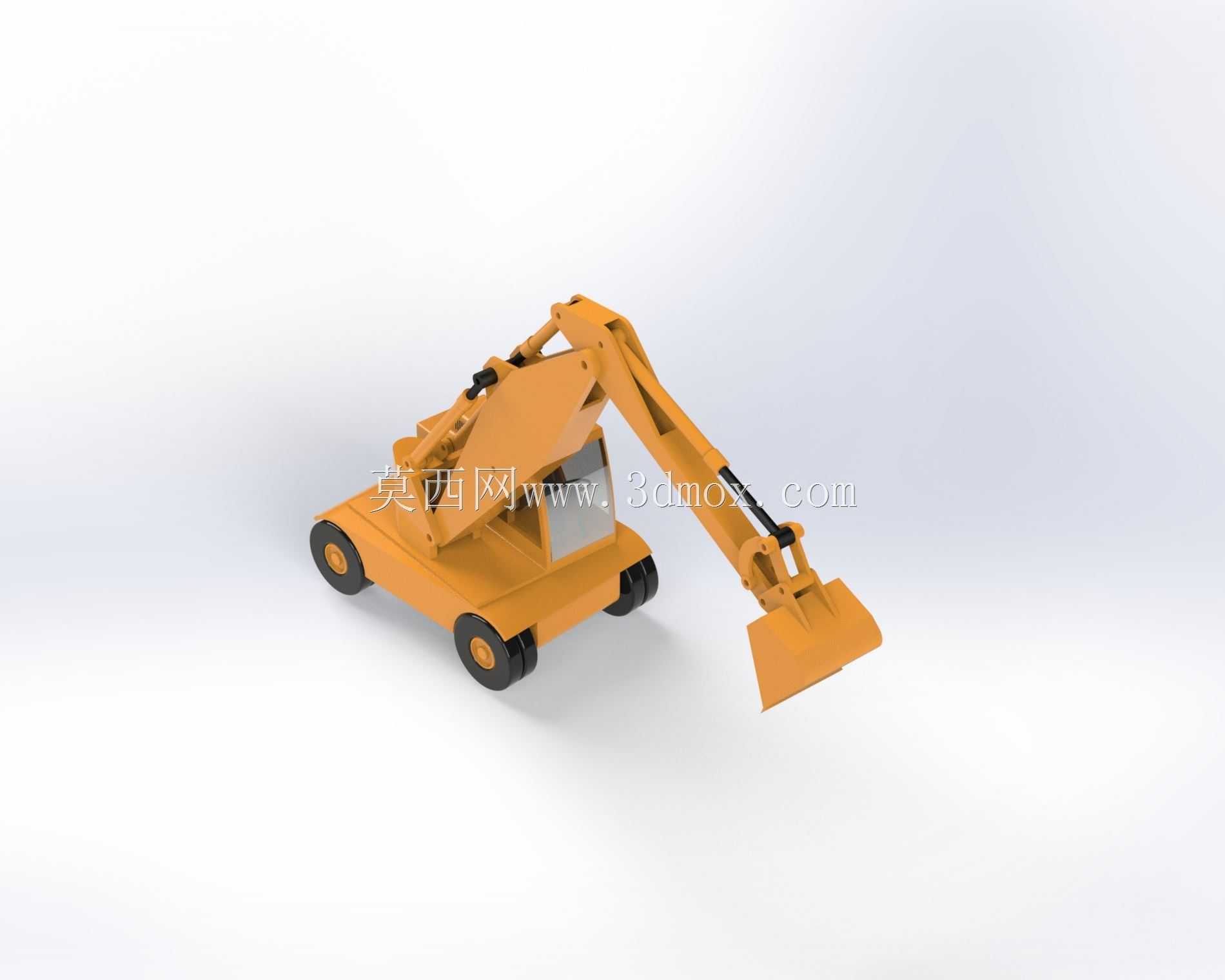

轮式液压挖掘作业设备三维结构模型

　　在市政管线抢修、城区老旧小区改造、小型土石方转运这类对场地转场效率要求高、作业空间受限的场景里，轮式挖掘设备的适配性远高于履带式机型，这台模型还原的正是这类场景下常用的中小型轮挖结构。从整机布局来看，设计阶段优先平衡了作业覆盖范围与道路通行的尺寸边界，整机宽度控制在常规城市非机动车道可通行的2.2米区间内，转场时可将动臂、斗杆完全收折至机身正前方，收折后整机长度控制在6.8米以内，满足普通蓝牌平板拖车的装载要求，无需额外办理超限运输审批，这也是这类轮挖在城区作业中普及率逐年提升的核心原因之一。

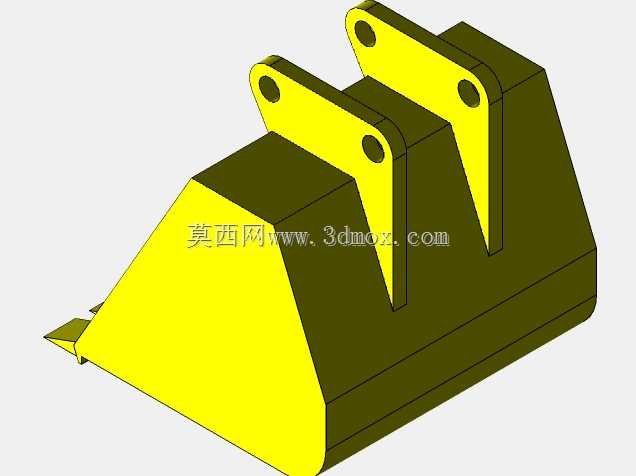

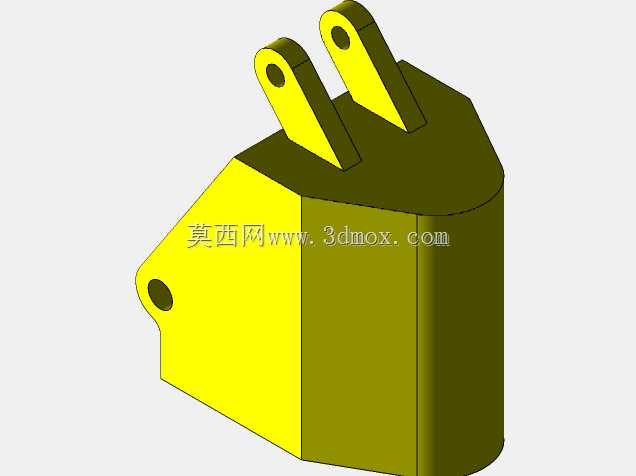

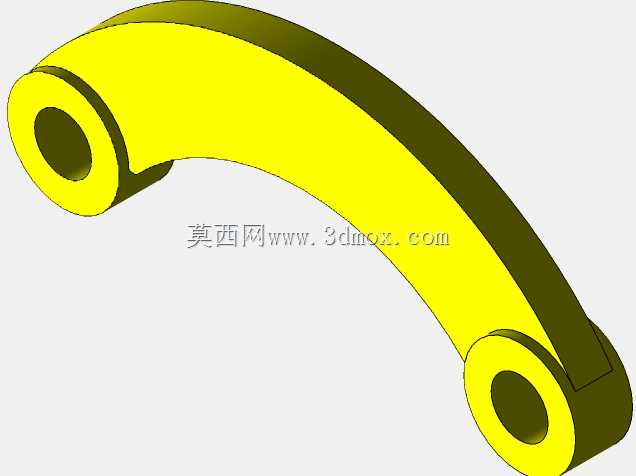

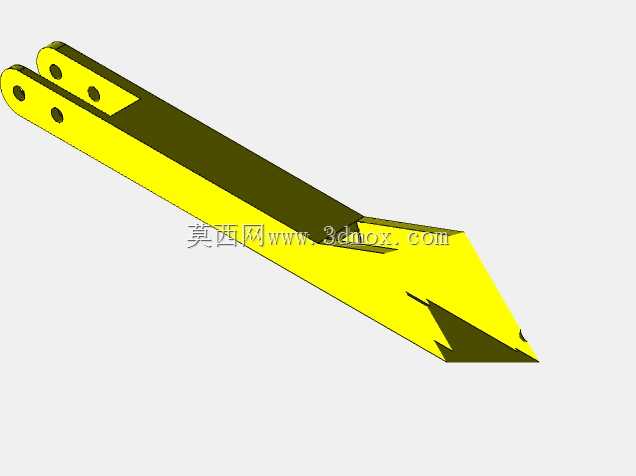

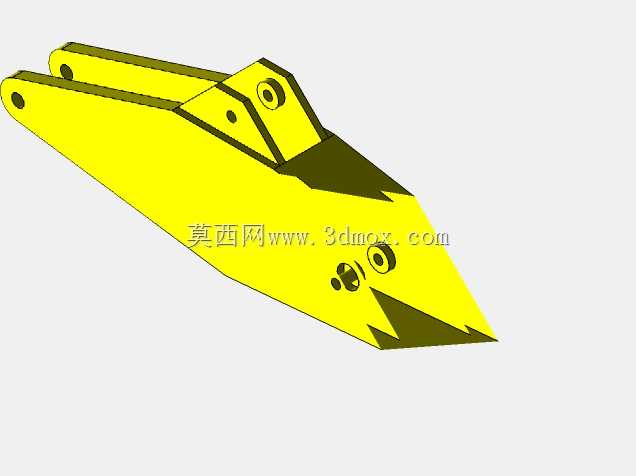

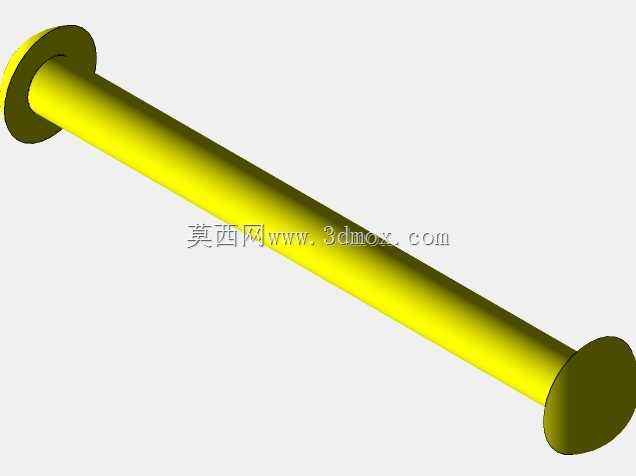

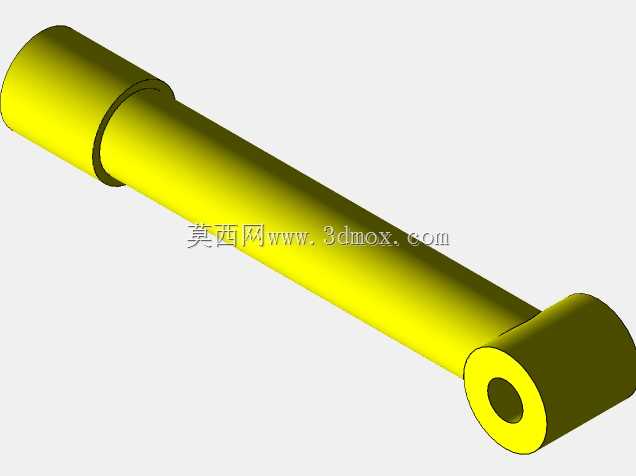

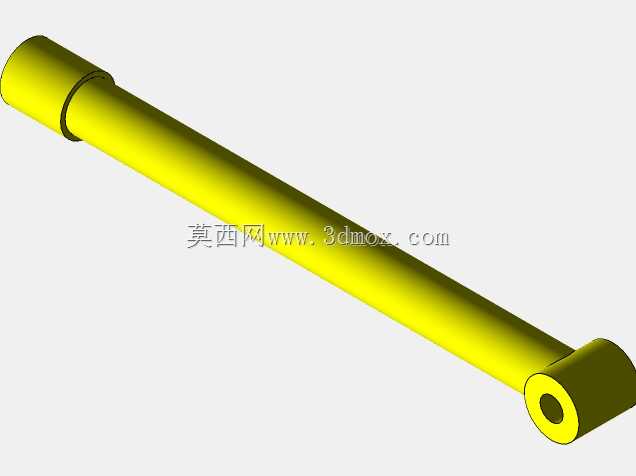

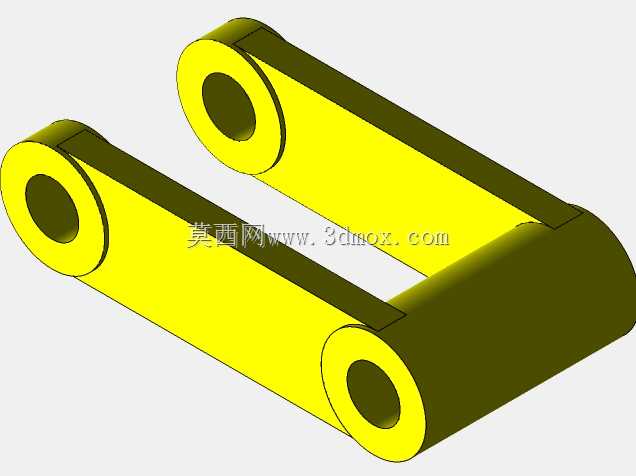

　　作业端的结构设计完全匹配常规土方作业的载荷需求，动臂采用变截面箱型焊接结构，铰点位置的受力分布经过反复校核，在斗杆全伸、铲斗处于最大挖掘深度位置时，动臂根部的应力集中区域通过加厚侧板、增设加强筋的方式做了强化处理，避免长期重载作业出现焊缝开裂的问题。斗杆与动臂的连接铰点、铲斗与斗杆的连接铰点都预留了标准润滑脂注油通道，对应日常维保的操作空间，实际使用中无需拆解周边护板即可完成注油保养，降低了设备运维的时间成本。铲斗采用通用型土方斗结构，斗齿为可更换式标准件，斗唇位置做了耐磨堆焊层的结构预留，适配沙土、黏土、松散碎石等多种常见作业介质的挖掘需求，当需要更换破碎锤、抓斗等属具时，铲斗连接销轴可快速拆卸，适配行业通用的属具连接尺寸，无需额外改装连接法兰。

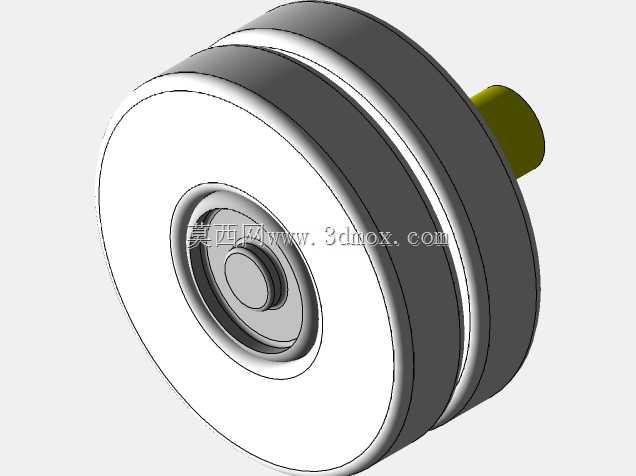

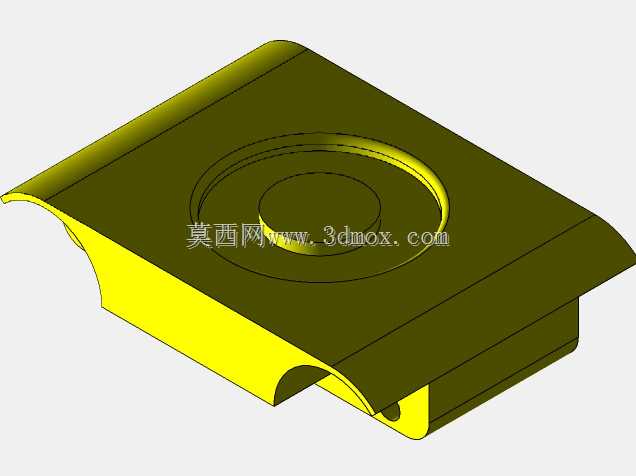

　　行走部分采用轮式底盘结构，前后桥均为工程车辆专用的重载驱动桥，轮胎选用大块花纹的工程专用轮胎，兼顾非铺装路面的抓地力与硬化路面行驶时的轮胎耐磨性，底盘的最小离地间隙控制在320毫米，可轻松通过城区作业常见的150毫米以下路沿石、临时施工便道的坑洼路段，不会出现底盘刮蹭的问题。机身回转支承采用单排四点接触球式结构，可实现360度全回转作业，回转平台上的布局遵循重心居中的设计原则，发动机、液压油箱、燃油箱、驾驶室分别布置在回转平台的对应位置，在铲斗满载举升至最高位置时，整机的重心投影始终落在底盘支撑边界以内，即使在15度以内的坡地作业也能保证足够的抗倾覆稳定性。

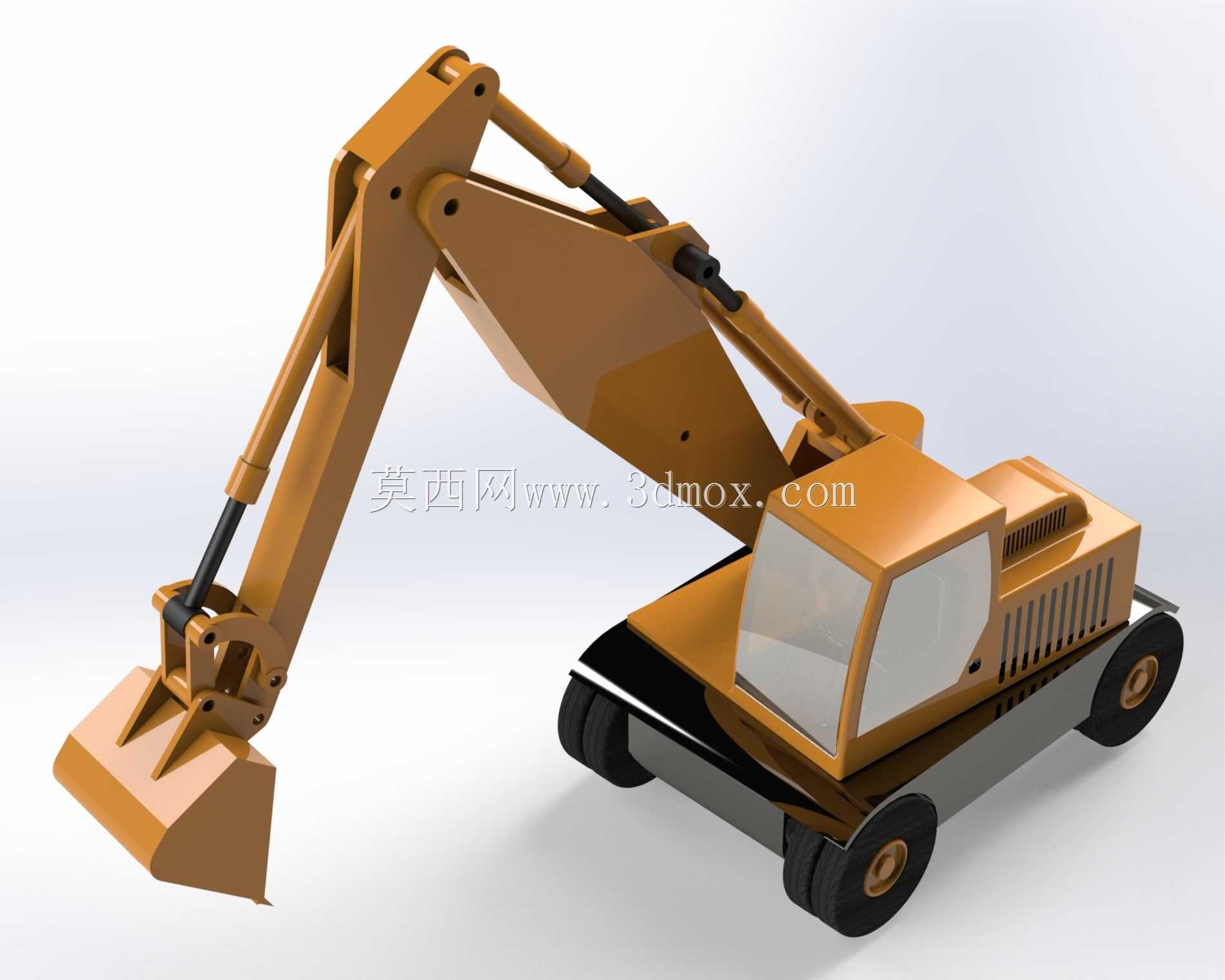

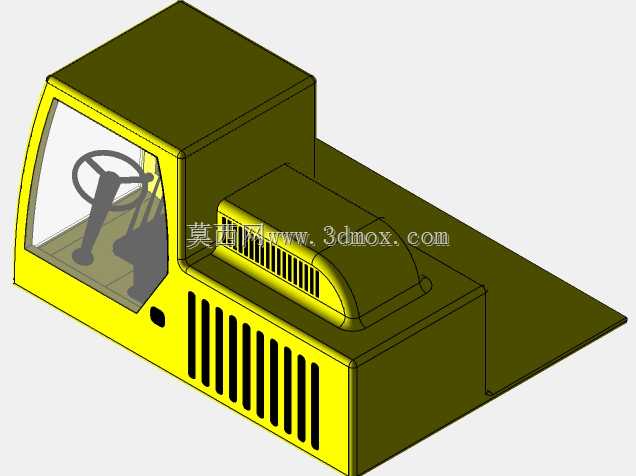

　　驾驶室的设计充分考虑了作业视野需求，前挡风玻璃采用大倾角一体式结构，侧窗延伸至驾驶室下部位置，操作人员坐在座椅上可清晰观察到铲斗齿尖、前轮边缘以及机身侧后方的作业区域，减少作业时的视觉盲区。驾驶室内的操作手柄按照人机工程学尺寸布置，手柄行程与液压系统的流量响应做了匹配调校，操作时的动作线性度更好，精细作业时不会出现动作突兀的问题。液压系统采用负载敏感变量泵结构，可根据作业负载自动调整输出流量，在动臂举升、回转、斗杆收放的复合动作过程中，不会出现单动作抢油导致的动作卡顿问题，同时在无操作动作时，液压系统自动进入低流量待机状态，降低不必要的燃油消耗。

　　整机的管线布置全部采用内置式走线设计，液压油管、线缆全部从结构件内部的预留通道穿过，仅在铰点活动位置留出足够的管线弯曲余量，外部加装耐磨护套，避免作业过程中飞溅的碎石、土体刮蹭管线造成破损。机身侧面的散热系统采用独立风道设计，散热器进风口设置了可快速拆卸的防尘滤网，在多尘作业环境下可定期拆下清理，避免散热孔堵塞导致的液压油温度过高、发动机水温异常等问题。机罩采用上翻式开启结构，开启后可完全露出发动机、液压泵、滤清器等维保部件，日常更换机油滤芯、燃油滤芯、空气滤芯时操作空间充足，无需探身到机身内部操作，大幅提升维保效率。

　　从安装边界来看，这台设备的上部回转平台在全回转过程中，尾部回转半径控制在1.8米以内，在狭窄的小区巷道、管线沟槽旁作业时，无需反复调整机身位置即可完成回转卸料，不会出现机尾刮蹭周边建筑物、围挡的问题。推土板布置在机身前部，除了作业时可稳定机身、推平作业面的土体之外，转场行驶时可将推土板抬起至离地280毫米的高度，不会影响正常通行，在坡地停车时可将推土板放下抵靠地面，配合驻车制动实现双重驻车防护，避免设备溜车。
