NMTB40数控加工刀架锥面连接结构

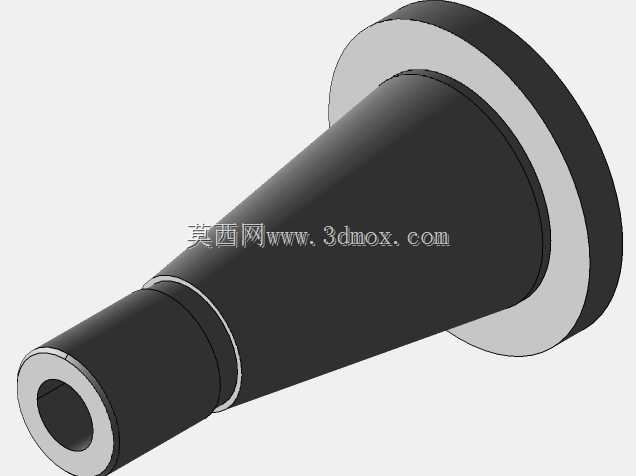

　　在数控铣削、镗削加工的工装适配环节，主轴与刀具的连接锥度是决定加工刚性、跳动精度的核心结构要素，NMTB40规格的锥度连接结构，是早期数控铣床、镗铣加工中心主轴端与刀架刀柄适配的典型接口形式，和后续普及的CAT40锥度存在尺寸参数的同源性，在老款进口数控设备、专用机床改造场景中仍有大量应用需求。这类锥面结构的核心作用，是依靠锥面的自锁特性与端面贴合的定位精度，实现刀具与主轴的快速装夹定位，同时传递主轴旋转的切削扭矩，保证加工过程中刀具不会出现松动、偏摆。从结构设计逻辑来看，该锥度结构采用长锥面配合设计，锥度参数遵循NMTB系列标准的7:24锥度规范，大端带有法兰式定位凸缘，凸缘端面作为轴向定位基准，和主轴端面紧密贴合后，

　　可有效抵消长锥配合在高速旋转时因离心力产生的锥面胀开间隙，提升高转速工况下的连接稳定性。锥柄内部设计有贯通的内孔，一方面用于适配拉杆式拉紧机构，通过主轴内部的拉爪将锥柄牢牢拉紧在主轴锥孔内，保证锥面配合的预紧力；另一方面可适配内冷刀具的切削液通道，满足深孔加工、高速铣削时的内冷却供给需求。从安装边界来看，该锥柄的大端法兰直径、锥面长度、小端直径均严格遵循对应标准的尺寸公差要求，设计建模时需严格控制锥面的圆度、锥角公差，以及法兰端面与锥面轴线的垂直度公差，避免装夹后出现刀具跳动超差的问题。在实际设备应用场景中，这类锥度结构不仅用于整体式刀柄的连接，也可用于转接刀架的安装，通过该锥面接口实现不同规格刀具、多轴加工附件的装夹适配。

　　在老设备维修改造过程中，准确还原该锥度的三维模型，可用于主轴锥孔磨损后的修复检测工装设计，也可用于定制非标刀柄、转接法兰的结构适配，避免因接口尺寸不匹配导致的装夹故障。建模过程中需注意锥面与法兰过渡位置的圆角处理，避免应力集中导致锥柄在大切削负载下出现断裂风险，同时法兰端面上的键槽、驱动缺口结构需和主轴端的驱动键精准适配，保证扭矩传递的可靠性，避免单纯依靠锥面摩擦力传递大扭矩出现打滑问题。对于从事数控设备维护、工装设计的工程人员来说，准确掌握该类锥度的结构参数与建模要点，能够快速完成老设备的工装适配设计，解决进口设备配件采购周期长、成本高的问题，同时在设计专用机床的主轴接口时，也可参考该成熟结构的设计思路，保证接口的刚性与互换性。
