带降噪耳塞结构的入耳式耳机三维数模

　　日常通勤、办公场景下，入耳式耳机是个人音频输出的核心载体，区别于头戴式、半入耳式产品，这类产品依靠塞入耳道的耳塞结构实现物理隔音，在嘈杂的公共交通、开放式办公环境中，能够有效阻隔环境中不必要的中低频噪音，既可以降低音频播放时需要的音量阈值，减少长期大音量对听力的损伤，也能提升音频内容的解析度，满足通话、听音乐、线上会议等多场景的使用需求。

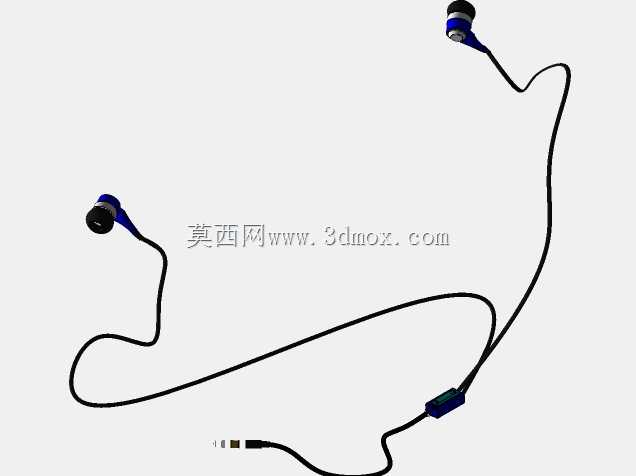

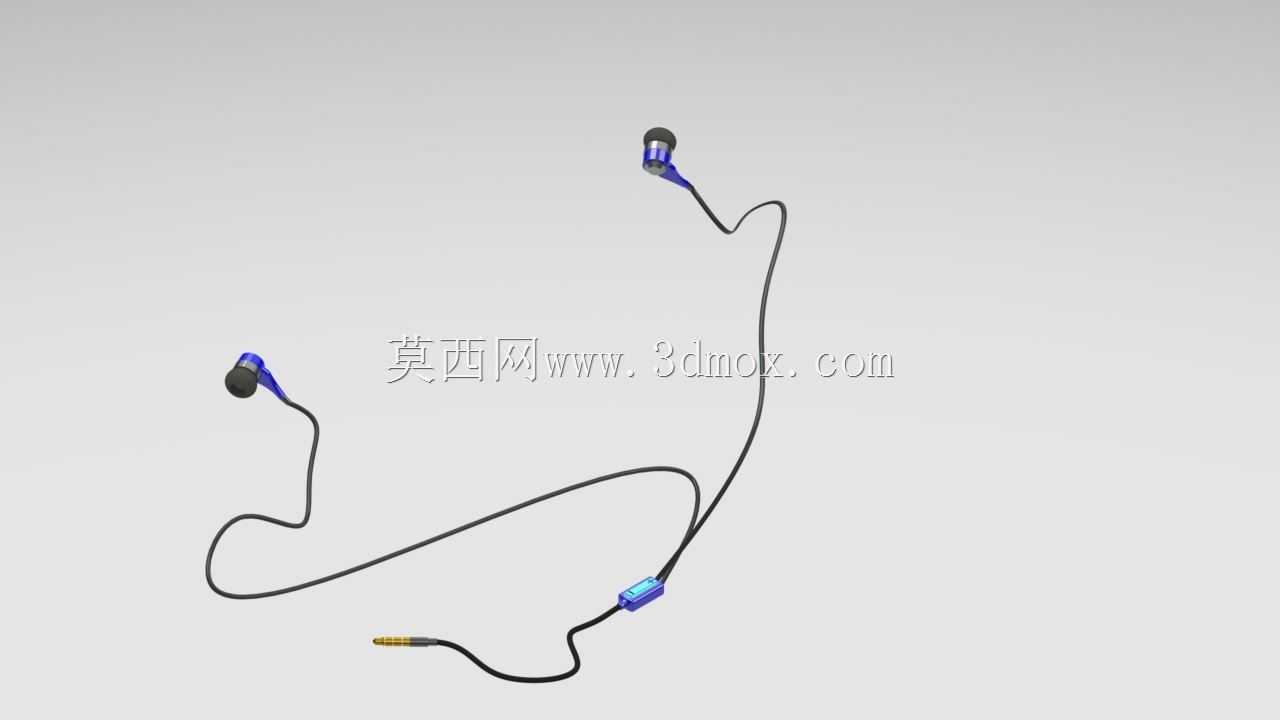

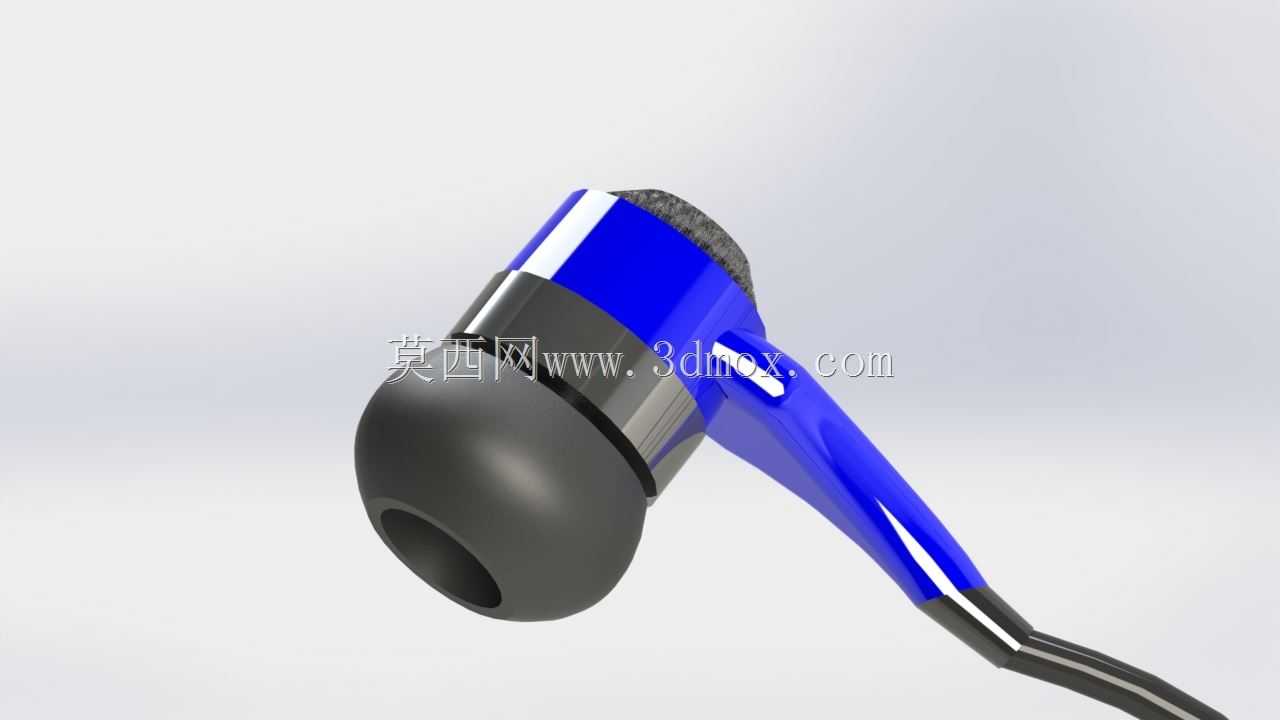

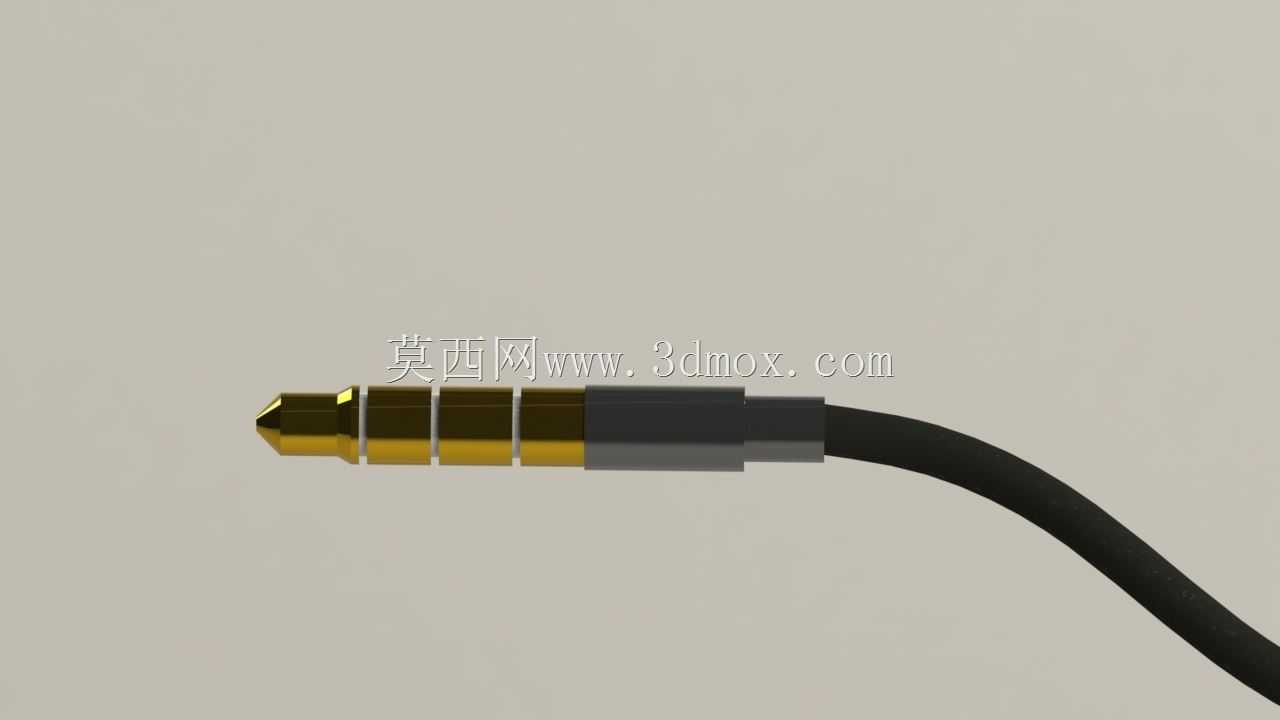

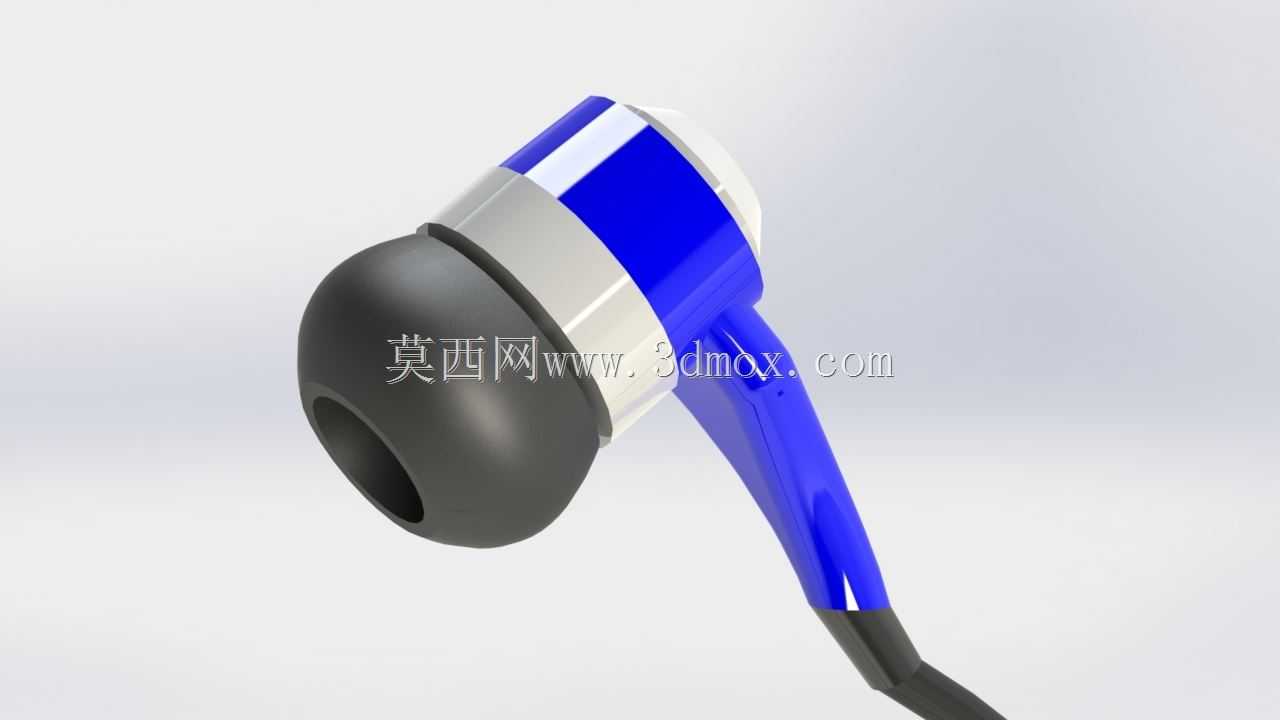

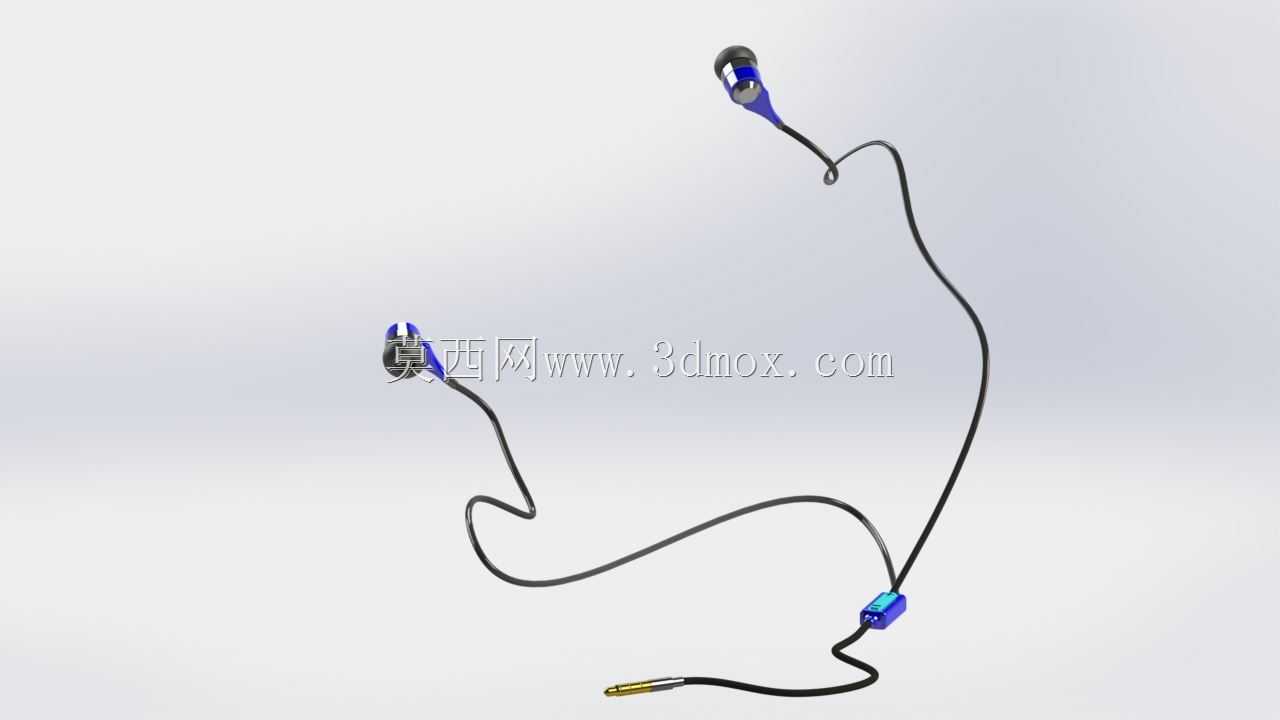

　　从结构设计层面拆解，这套数模完整还原了入耳式耳机的全链路组成：首先是入耳端的耳塞配合结构，腔体出声口位置做了适配通用硅胶耳塞的卡位设计，卡位直径控制在常规耳塞套的通用适配尺寸，既可以固定不同尺寸的硅胶、记忆棉耳塞，也能保证耳塞套安装后不会在佩戴过程中脱落；腔体内部预留了发声单元的安装空间，腔体外形做了贴合耳甲腔的弧度处理，佩戴时可以贴合耳廓内侧的生理曲线，分散耳道入口处的压力，避免长时间佩戴产生的胀痛感。线材部分做了分线处的应力释放结构，分线节点位置设置了硬质的限位块，避免线材拉扯时直接作用于腔体内部的焊点，减少日常使用中线材弯折断裂的风险；线控位置预留了按键与电路板的安装空腔，外壳做了圆弧过渡，日常握持操作时不会硌手，出线位置同样做了防弯折的锥度结构，提升线材反复弯折后的使用寿命。插头部分做了标准3.5mm音频插头的适配结构，插头外壳做了防滑纹理设计，插拔时可以提供足够的摩擦力，同时插头根部也做了应力释放的软胶结构，适配不同设备插拔时的角度偏移。

　　建模过程中，首先基于人体耳道的平均尺寸数据确定出声管的外径与长度，出声管长度控制在进入耳道后不会过度触碰耳膜的安全距离，外径适配市面上绝大多数通用替换耳塞，避免用户后续更换配件时出现尺寸不匹配的问题。腔体外形构建时，先通过曲面建模勾勒出贴合耳甲腔的外轮廓，反复调整曲面的曲率，保证腔体重量分布均匀，佩戴时重心落在耳廓支撑位置，不会出现容易滑落的问题；腔体的合模线位置做了隐藏式设计，合模缝设置在腔体侧面的视觉盲区，既降低注塑生产时的飞边处理难度，也能提升产品外观的整体性。线材部分采用扫掠特征构建，还原了线材自然下垂的弯曲形态，分线处的节点做了圆角过渡，避免尖锐棱角在使用过程中勾扯衣物；线控外壳的尺寸按照常规拇指操作的范围设定，按键凸起高度控制在按压时有明确反馈但不会过度突出的范围，避免日常放置时误触按键。

　　从实际生产的安装边界来看，整套结构的零件拆分符合常规消费电子的装配逻辑：腔体分为前后壳两部分，通过卡扣或者超声波焊接实现固定，内部预留的发声单元安装位尺寸适配常规的动圈单元规格，单元与出声管之间预留了调音棉的放置空间，可以根据不同的音质需求调整调音阻尼；线材与腔体的连接位置预留了线卡的安装槽，线材穿入腔体后通过线卡固定，再将线芯焊接在单元的焊盘上，装配顺序符合流水线的作业逻辑，不会出现零件干涉无法安装的问题。耳塞套的安装卡位做了环形的凸起结构，耳塞套套入后可以卡在凸起位置，即使日常佩戴拉扯也不会出现耳塞套脱落留在耳道内的风险。插头部分的金属件与线材的连接位置预留了注塑内模的空间，内模成型后再包裹外模外壳，保证插头位置的连接强度，能够承受日常使用中上千次的插拔测试而不出现接触不良的问题。

　　在实际使用场景中，这类结构的入耳式耳机除了日常消费级使用，也可以适配工业场景下的通讯需求，比如高噪音车间内的作业人员通讯，依靠物理隔音结构降低环境噪音的干扰，配合通讯模块可以实现清晰的语音对讲，这就要求腔体的密封结构达到一定的隔音量，建模时特意在腔体合模位置预留了密封胶的涂布空间，保证前后壳装配后不会出现漏音的问题，提升隔音效果。线材部分选用的是带屏蔽层的音频线结构，建模时预留了屏蔽层的线径空间，避免线材受到外界电磁干扰出现电流杂音，影响音频播放或者通话的清晰度。
