直板触屏智能手机外观结构三维设计

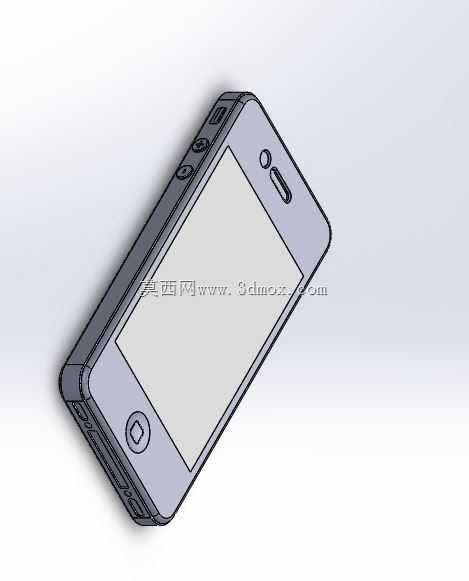

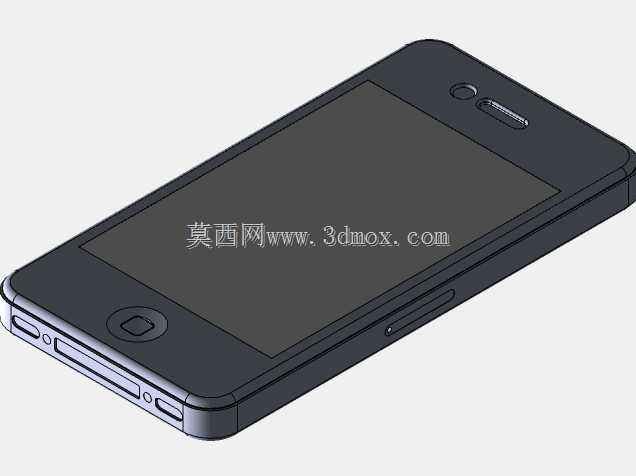

　　这款直板触屏手持通讯终端的三维结构设计，在建模阶段优先考虑了日常手持使用的人机交互边界，整机长宽厚尺寸控制在单手握持舒适区间，侧边按键的凸起高度、按压行程都按照实际量产机型的操作反馈做了对应结构预留，避免建模阶段只做外观曲面忽略实际装配公差的问题。从实际应用场景来看，这类手持通讯设备的结构设计需要兼顾日常携带的防刮蹭需求、手持操作的按键可达性，以及屏幕区域的防护边界，建模时在屏幕四周预留了0.15mm的装配台阶，用于贴合防护盖板与中框的密封胶条，同时在机身四个转角处做了R角过渡处理，R角曲率不仅匹配外观造型的流畅度，也对应跌落测试时的应力分散需求，避免直角结构在磕碰时出现应力集中导致壳体开裂。机身侧面的音量调节按键、

　　电源按键都做了独立的分体式结构建模，按键与中框的配合间隙控制在0.1mm，既保证按压时无卡滞，也避免间隙过大进灰影响使用寿命，机身顶部的听筒开槽、前置摄像头开孔位置都与内部主板的元器件排布做了对位校验，开孔边缘做了0.05mm的倒角处理，避免组装时刮伤听筒防尘网与摄像头镜片。底部的主按键区域采用了圆形凹陷式设计，按键表面与机身正面的高度差控制在0.2mm，既保证盲操作时的触感识别，也不会因为凸起过高导致日常放置时误触。机身背部的摄像头区域做了轻微的凸起台阶，台阶高度匹配摄像头模组的实际厚度，保证镜片装配后与背部壳体的过渡平顺，同时在摄像头边缘预留了装饰圈的装配槽位。整个建模过程采用自顶向下的设计思路，

　　先确定整机的外形轮廓与握持尺寸边界，再拆分中框、前壳、后壳、按键、屏幕盖板等独立零部件，每个零部件之间的配合止口、卡扣位置都做了对应结构预留，止口的搭接量控制在0.8mm，保证壳体装配后的连接强度，同时在卡扣对应位置做了加强筋结构，避免反复拆装导致卡扣断裂。从结构设计的实用性角度出发，这类消费类手持通讯产品的建模不能只追求外观曲面的顺滑，还要兼顾后续模具开模的拔模角度，所有壳体的外观面都做了1度的拔模斜度，内部筋位的拔模斜度根据深度调整在1.5-2度之间，避免开模时出现粘模、拉伤的问题。机身内部的腔体空间按照主板、电池、摄像头模组的实际尺寸做了分区预留，电池仓的四周做了限位筋，保证电池装配后不会出现晃动，

　　主板固定柱的位置对应主板的螺丝孔位做了同轴度校验，柱高控制在3mm，保证螺丝锁附后的连接强度，同时在固定柱根部做了R0.3的圆角过渡，避免注塑时出现应力集中导致柱子断裂。屏幕装配区域的四周做了泡棉贴合的台阶面，台阶深度匹配泡棉的压缩厚度，保证屏幕装配后与中框之间的密封性能，同时起到缓冲跌落冲击的作用。听筒、麦克风的开孔位置都做了防尘网的装配槽，槽深0.1mm，刚好容纳防尘网的厚度，避免防尘网突出影响外观平整度。侧边按键的内部做了触发凸点，凸点位置对应内部轻触开关的中心，保证按压时的触发手感一致，按键的两端做了定位柱，装配时卡入中框的定位槽内，避免按键按压时出现偏移。整个模型的曲面过渡都做了曲率连续校验，尤其是机身转角与侧边的衔接位置，避免出现曲面褶皱、曲率突变的问题，保证后续做外观渲染、结构手板制作时的外观效果与实际量产机型一致。在建模过程中也考虑了不同使用场景下的结构强度需求，比如机身中框的壁厚控制在1.2mm，既保证整机的结构强度，也不会因为壁厚过厚导致整机重量超标，内部加强筋的厚度控制在0.8mm，避免壁厚不均导致注塑时出现缩痕影响外观。
