卧式供水稳压压力罐体结构设计

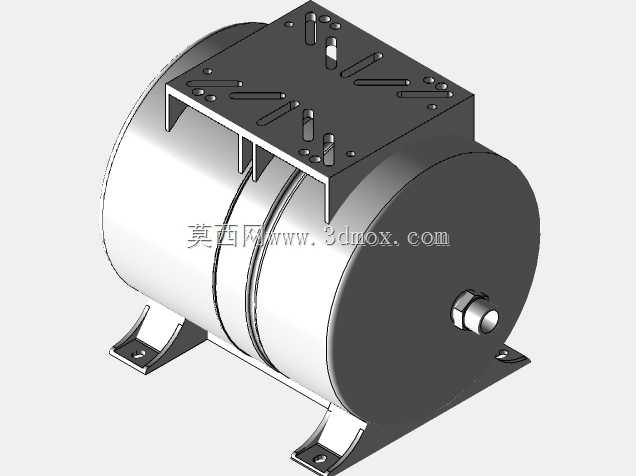

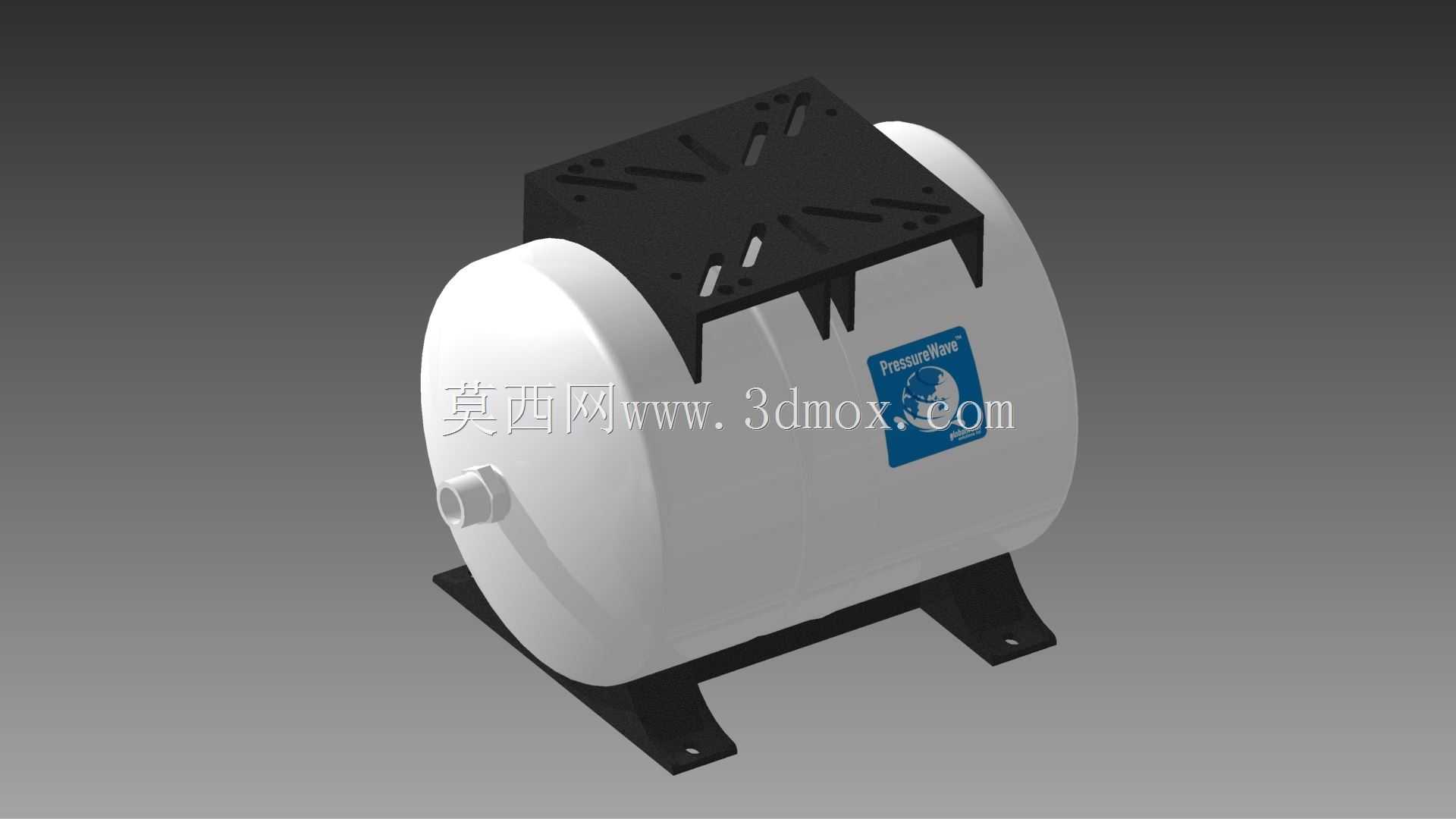

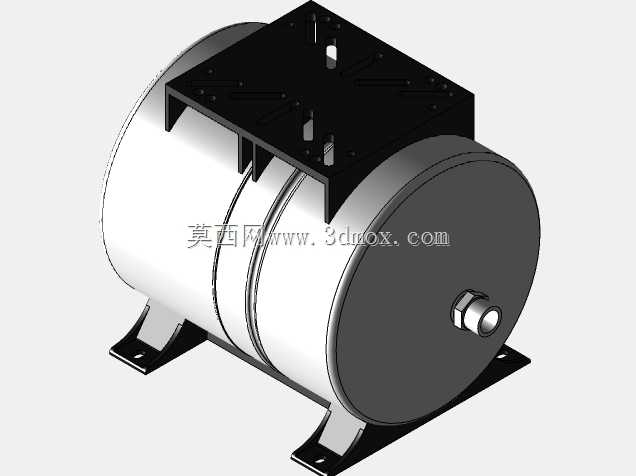

　　这款卧式压力罐体主要适配民用供水、小型商用增压供水场景，常与自吸泵、离心泵组搭配使用，核心作用是缓冲水路压力波动、储存带压水体，避免水泵频繁启停，延长泵组使用寿命，同时稳定出水端水压，解决高层供水水压不足、多点用水时水压骤降的实际问题。从结构设计来看，罐体采用卧式椭球封头结构，相比立式同容积罐体，整体重心更低，安装后稳定性更强，对安装地面的承重要求更友好，适合在狭小的设备间、地下室泵房、家用设备角落布置，不需要预留过高的竖向安装空间。罐体底部设置两个冲压成型的安装支脚，支脚带有预制安装孔，安装时可通过膨胀螺栓直接固定在水泥基础或设备机架上，支脚与罐体采用满焊连接，焊缝做圆弧过渡处理，减少应力集中点，

　　长期带压运行时不会出现支脚脱焊的问题。罐体顶部设置了通用安装平台，平台表面加工有多组对称布置的长条形安装槽，可适配不同规格的泵头、压力开关、压力表、五通阀组的安装固定，不需要在罐体上额外钻孔焊接安装座，现场安装时可根据实际管路走向调整配件安装位置，适配性更强。罐体侧部预留标准外螺纹进水接口，接口位置靠近罐体下部，进水时水流沿罐体内壁切线方向进入，减少进水时对罐体内隔膜的冲击，同时避免进水搅动罐内沉积的杂质。罐体内部配置食品级橡胶隔膜，将气腔与水腔完全分隔，预充的压缩氮气存储在隔膜与罐体之间的腔室，当水泵启动进水时，水体进入隔膜内部，压缩气腔容积，气压升高到设定阈值时水泵停止工作，用户用水时气腔膨胀挤压隔膜，

　　将存储的带压水体输送到管路中，直到气压降到水泵启动阈值，整个运行过程中气水不接触，不会出现罐体内部锈蚀、水质二次污染的问题。从安装边界来看，该款罐体的横向尺寸适配常规家用供水设备的机架宽度，支脚安装孔距符合行业通用安装尺寸，可直接替换同容积的老旧压力罐，不需要重新加工安装基础；顶部安装平台的高度距离罐体中心的尺寸经过优化，安装常规泵头后整体设备的最高点不会超出常规住宅设备间的门洞高度，搬运安装时不需要拆解设备。设计过程中，罐体壁厚按照1.0MPa工作压力计算取值，封头采用旋压成型工艺，相比平板焊接封头承压能力提升40%以上，罐体焊缝全部做气密性水压测试，确保长期运行无渗漏。接口螺纹采用标准管螺纹，

　　适配市面上绝大多数供水配件的连接规格，不需要额外加工转接头。日常使用中，该罐体可适配家庭自来水增压、小型民宿集中供水、农田小型滴灌系统稳压、小型工业循环冷却水系统稳压等场景，当管路中出现水锤现象时，罐体的气腔可有效吸收水锤冲击，避免水锤压力损坏管路阀门、水表等配件。相比立式罐体，卧式结构在更换隔膜时不需要完全拆除顶部的泵组配件，只需拆开端部的封头法兰即可更换内部隔膜，后期维护操作更简便，维护时不需要大型吊装设备，单人即可完成常规维护操作。罐体表面做喷塑处理，可适应潮湿的地下室、半户外安装场景，不会轻易出现漆面脱落、罐体锈蚀的问题，支脚表面额外做镀锌处理，长期接触潮湿地面也不会出现锈穿的问题。
