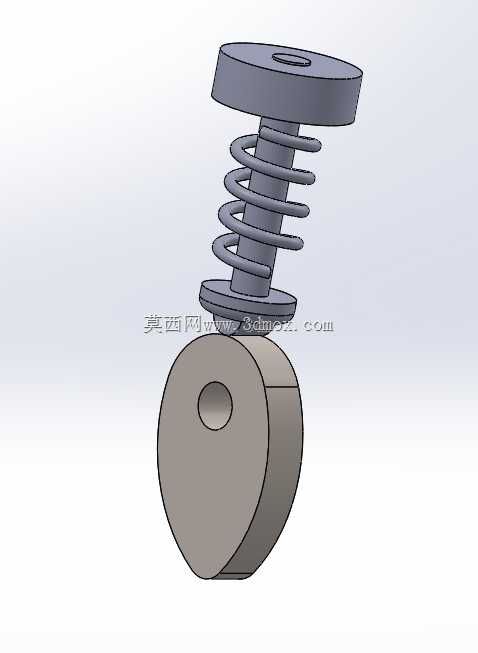

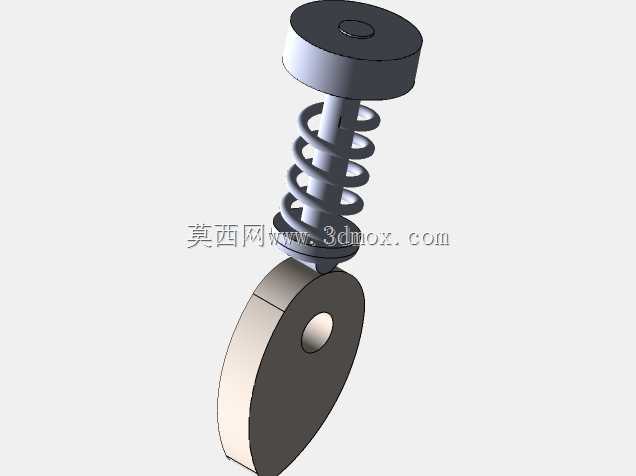

这套盘形凸轮搭配弹簧复位直动从动件的传动结构,是自动化送料、轻工包装、小型工装进给工位里极为常见的运动转换单元,核心作用是把凸轮轴输入的连续回转运动,转化为从动件端部沿固定导路的往复直线动作,相比连杆类往复机构,它能通过定制凸轮轮廓曲线,精准匹配工位需要的升程、停留、回程时序,不需要额外搭配复杂的电控时序控制,纯机械结构就能实现稳定的周期性动作输出。从实际应用场景来看,这类结构常被用在小型自动装配机的工件顶出工位、软包装设备的热封头驱动工位、小型冲压设备的间歇送料工位,在低速轻载的自动化工况下,依靠弹簧提供的复位力保证从动件端部始终贴合凸轮轮廓面,不会出现运动脱开导致的时序错乱,整套结构没有复杂的传动链,
日常维护只需要定期检查凸轮接触面的磨损情况、确认弹簧预紧力是否在合理区间即可,运维成本远低于同行程的气缸或电缸驱动方案。设计这套结构时,首先要根据工位需要的从动件最大升程确定凸轮的基圆半径,基圆尺寸不能过小,否则会导致凸轮轮廓面的压力角超过许用值,让从动件运动时出现卡滞、磨损加剧的问题,同时要结合从动件的运动速度、负载重量匹配复位弹簧的刚度,弹簧刚度太大则会增大凸轮轴的输入扭矩,造成不必要的动力损耗,刚度太小则会在回程阶段出现从动件与凸轮表面脱离的飞脱现象,直接打乱整套设备的动作节拍。外形尺寸与安装边界上,这套结构的安装基准是凸轮的转轴孔,转轴与孔采用间隙配合搭配平键传递扭矩,凸轮的径向轮廓最大尺寸需要和从动件导套的安装位置匹配,

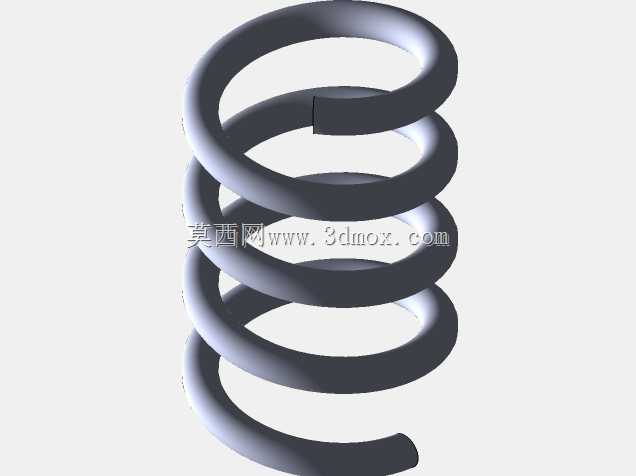

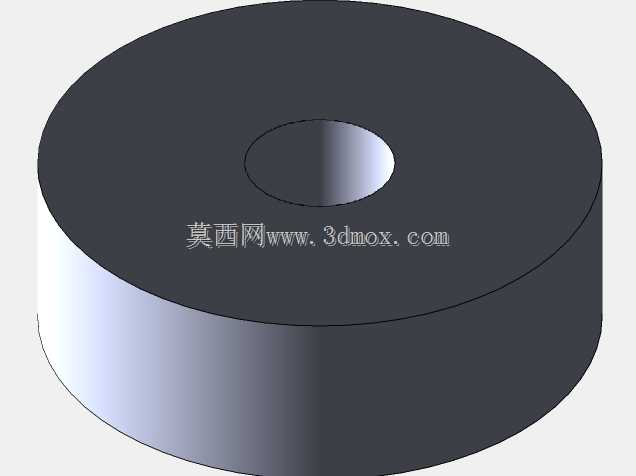

保证从动件的运动轴线垂直穿过凸轮的基圆圆心,避免出现偏载导致从动件和导套出现单侧磨损;从动件顶部的安装盘可以根据实际工位需求固定不同的执行端头,比如顶料杆、压头、定位销等,弹簧的安装空间预留在从动件杆身与外部导套之间,不需要额外设计弹簧固定座,依靠上下两个支撑盘的台阶面就能完成弹簧的轴向定位,整体结构的轴向安装尺寸紧凑,径向占用空间仅比凸轮最大外圆大出弹簧外径的余量,很适合集成在空间受限的小型自动化设备内部。在功能特性上,这套结构的运动规律完全由凸轮的轮廓曲线决定,可以根据工位需求实现等速运动、等加速等减速运动、简谐运动等不同的运动特性,比如在需要平稳输送易碎工件的工位,可以采用余弦加速度运动曲线降低从动件启停阶段的冲击,
在需要快速动作的工位则可以调整轮廓曲线缩短升程和回程的时间占比,延长工位停留的时间来保证加工动作完成;弹簧复位的设计相比重力复位结构,不受设备安装角度的限制,不管是水平安装还是垂直安装都能保证从动件可靠复位,不会因为设备倾斜出现复位滞后的问题。实际建模过程中,凸轮轮廓的绘制需要先根据运动方程计算出不同转角对应的从动件位移量,再通过样条曲线连接生成连续的轮廓面,建模时要注意轮廓面的曲率连续性,避免出现局部尖角导致运动过程中产生刚性冲击,从动件与凸轮接触的端面采用平面设计,相比滚子从动件结构更简单,加工成本更低,适合在负载不大、转速不高的工况下使用,接触端面可以根据磨损情况单独更换,不需要整体替换从动件,进一步降低了后期的配件成本。安装调试时,需要先调整凸轮的周向安装角度,保证从动件的升程起始点和设备的主轴转角匹配,再调整弹簧的预压缩量,预压缩量一般设置为弹簧全压缩量的15%-20%,既能保证足够的复位力,又不会让弹簧长期处于过大压缩量下出现疲劳失效;导套和从动件杆身的配合间隙要控制在合理范围,间隙过大会导致从动件运动时出现歪斜,让接触端面和凸轮表面出现偏磨,间隙过小则会增大运动阻力,甚至出现卡滞现象。
