六槽外啮合槽轮间歇传动结构

　　这套间歇传动结构是自动化设备里实现步进送料、工位转位最常用的经典机构，日常在多工位转盘装配线、胶片放映机输片结构、罐头封罐机的转台驱动、包装线的分度送料工位都能见到它的身影，核心作用是把驱动端的连续匀速旋转，转化为从动端的周期性间歇转动，每次转位完成后自带锁止定位功能，不需要额外加装定位销或者刹车结构就能让转台停在固定工位，适配需要多工位分步作业的生产场景。

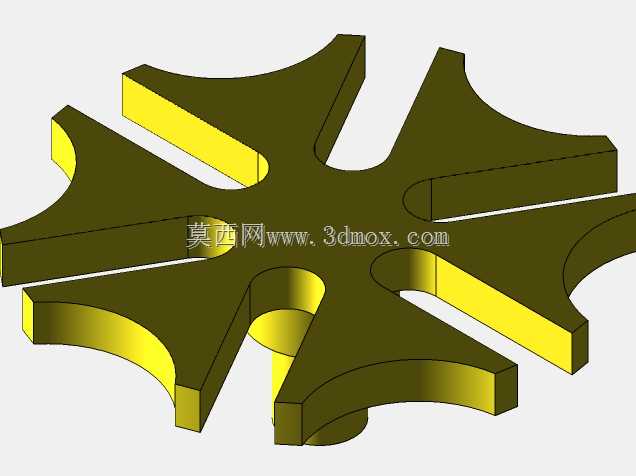

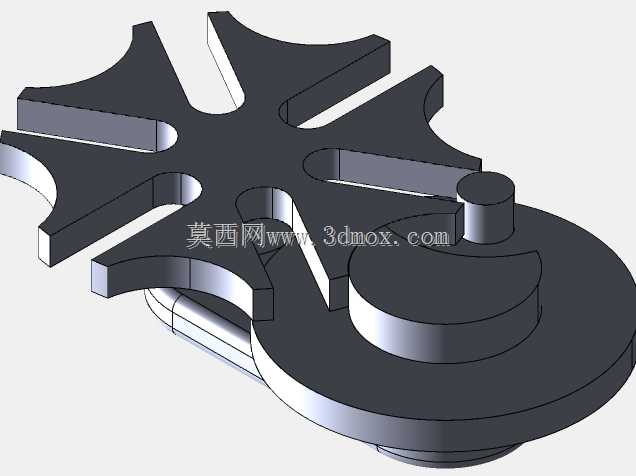

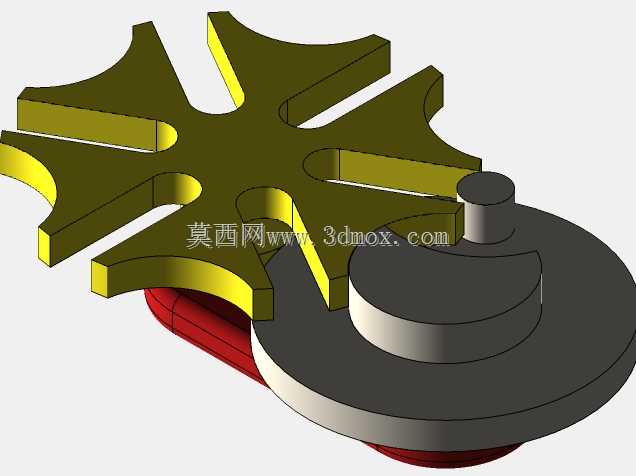

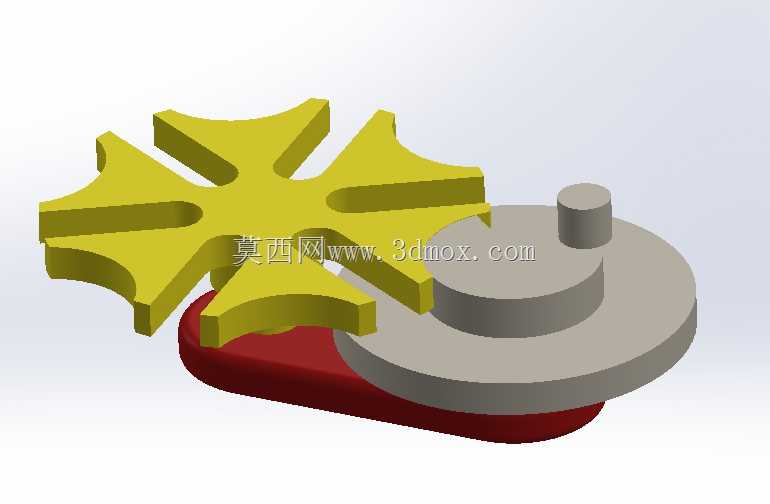

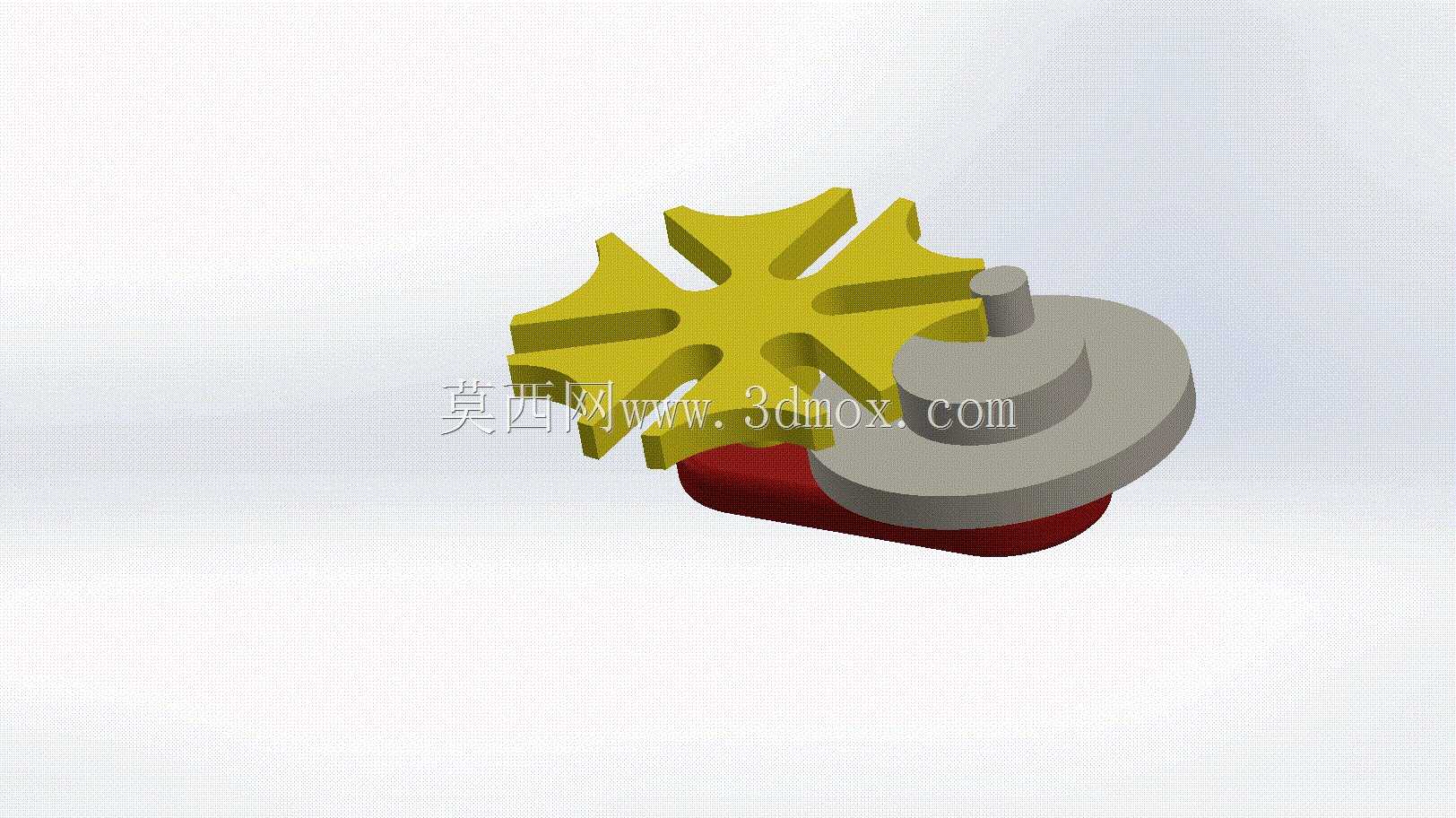

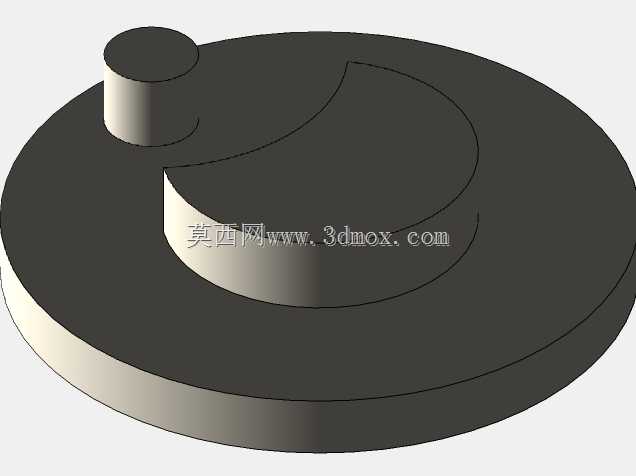

　　从结构组成来看，这套结构包含带圆柱锁止弧的主动拨盘、带六个径向槽的从动槽轮，以及底部的安装支撑基座。主动拨盘上的圆柱销在进入槽轮径向槽的阶段，会拨动槽轮转过固定角度，当圆柱销脱离径向槽后，拨盘上的内凹锁止弧会和槽轮外圆的凸弧完全贴合，此时槽轮被完全锁止，不会因为工位负载的惯性出现窜动，保证每个作业工位的定位精度。设计这套结构的时候，首先要确定槽轮的槽数，六槽结构是工业场景里平衡动载荷、转位速度、锁止可靠性的最优选择，相比四槽结构，槽轮每次转位的角加速度更小，运行冲击更低，适合中速运转的工位；相比八槽及以上的槽轮，六槽结构的拨盘锁止弧加工难度更低，槽轮的轮槽根部应力集中更小，结构刚性更有保障。

　　设计过程中首先要确定中心距，也就是主动拨盘回转中心和从动槽轮回转中心的直线距离，这个尺寸是整个机构的安装基准，直接决定了两个核心零件的外形尺寸：主动拨盘上圆柱销的回转半径要小于中心距，保证圆柱销能顺利切入和脱离轮槽，不会出现卡滞或者顶死的情况；槽轮的径向槽深度要满足圆柱销在整个啮合行程内的运动空间，槽宽和圆柱销的直径采用间隙配合，配合间隙控制在0.02-0.05mm之间，间隙过大会导致转位时存在反向间隙，定位精度下降，间隙过小则会在高速运转时因为热胀出现卡滞。锁止弧的设计是整个机构的核心，主动拨盘的锁止弧半径和槽轮的外圆半径要完全匹配，锁止弧的起始和终止角度要和圆柱销的切入脱离角度精准对应，保证圆柱销刚脱离轮槽的瞬间，锁止弧刚好进入贴合锁止状态，不会出现锁止空程，导致槽轮在停位阶段出现自由转动。

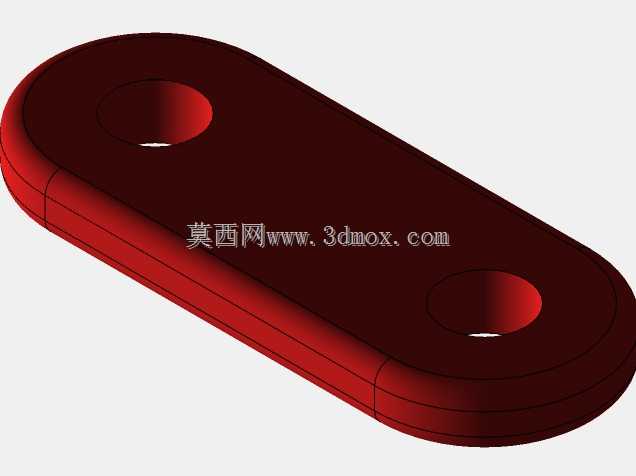

　　安装边界方面，这套结构的底部支撑基座需要预留两个回转中心的安装轴承位，主动轴输入端要和驱动电机、减速器的输出轴同轴连接，同轴度公差要控制在0.02mm以内，避免运转时出现附加径向力，加速轴承和圆柱销的磨损；从动槽轮的输出端可以直接连接多工位转台、送料辊或者其他需要间歇转动的执行部件，输出轴的轴向窜动要控制在0.01mm以内，保证转位时的位置重复精度。整个机构的润滑采用脂润滑即可，因为属于间歇接触传动，运转时的摩擦发热较小，不需要设计复杂的油路润滑结构，只需要在圆柱销和锁止弧的配合面定期涂抹润滑脂，就能降低磨损，延长使用寿命。

　　实际选型应用的时候，要根据工位的转位时间和停位时间比例调整主动拨盘的转速，六槽槽轮机构的运动系数是固定值，也就是主动轴每转一圈，槽轮的转动时间占比约三分之一，停位时间占比约三分之二，这个时间比例刚好适配大多数需要在停位阶段完成装配、检测、封合等工序的生产场景，如果需要调整动停时间比，就需要调整槽数或者增加圆柱销数量，但单销六槽结构是可靠性最高、加工成本最低的方案，也是目前工业场景应用最广泛的槽轮结构形式。设计建模的时候要注意槽轮轮槽根部的圆角处理，避免尖角导致的应力集中，在频繁启停的冲击载荷下出现根部断裂的问题，主动拨盘的圆柱销要采用可拆卸结构，方便磨损后快速更换，不需要整体报废拨盘零件，降低后期维护成本。
