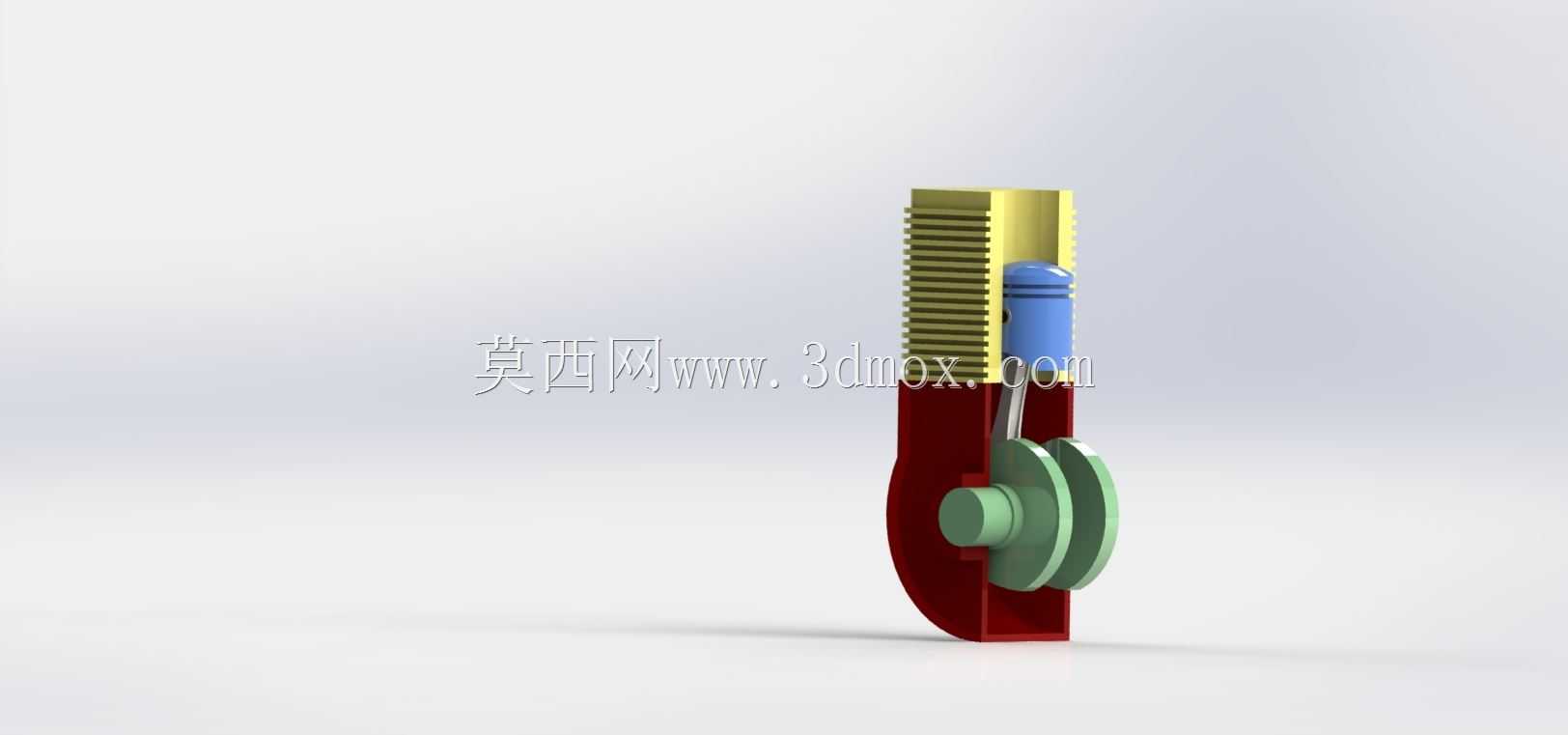

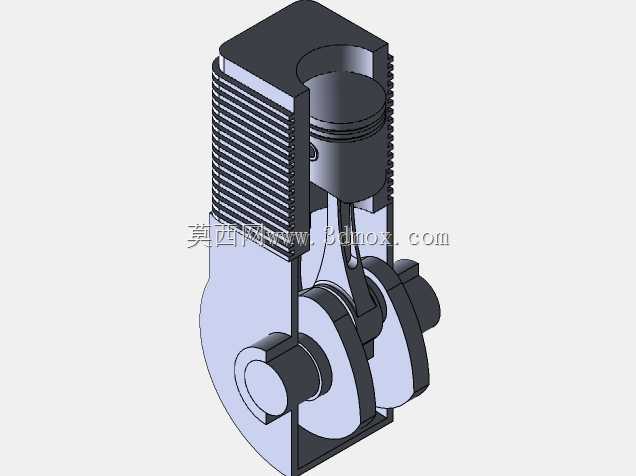

单缸内燃机活塞曲柄连杆机构三维设计

　　这套单缸动力核心组件的三维结构，主要面向小型通用动力、教学演示、低速代步车动力单元的结构验证场景，在实际工程应用中，这类结构是小排量内燃动力的核心做功转换单元，负责将燃料燃烧产生的直线往复推力，通过连杆传导转换为曲轴的旋转扭矩，最终向外输出可用的旋转动力。从实际使用场景来看，这类单缸结构广泛应用在小型发电机组、园林机械、微型代步车辆、农用小型机具上，相比多缸结构，它的零部件数量更少，维护难度更低，对加工精度的容错空间更大，适合小功率工况下的长期稳定运行。

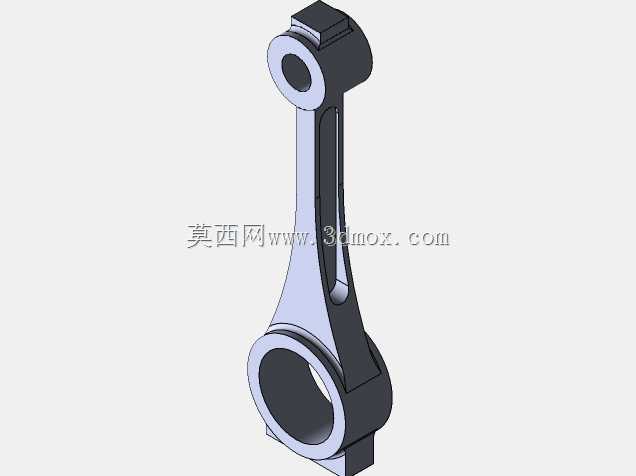

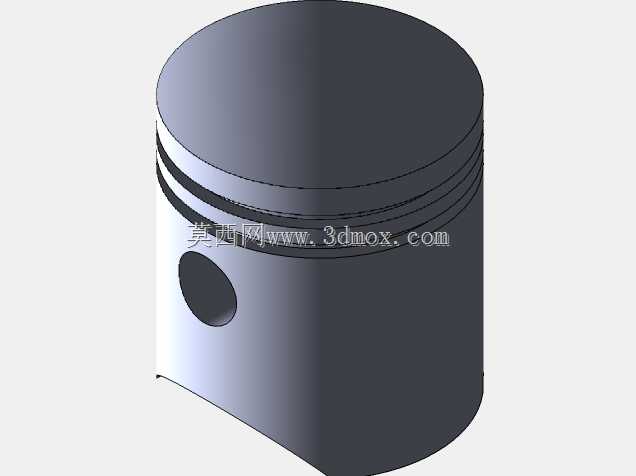

　　设计过程中首先要明确的是活塞的运动边界，活塞在气缸套内做上下往复运动，裙部的导向长度需要覆盖整个行程，避免运动过程中出现偏磨，活塞环槽的位置需要对应燃烧室的密封需求，气环槽与油环槽的间距要保证机油刮除效果的同时，不削弱活塞顶部的结构强度。活塞销孔的同轴度是设计中的核心管控点，销孔轴线需要与活塞裙部轴线垂直，同时与曲轴轴线保持平行，否则会在运动过程中产生额外的侧向力，加剧缸套与活塞的磨损。连杆部分采用了工字形截面结构，这种截面在保证足够抗弯、抗扭强度的前提下，能最大程度降低往复运动件的质量，减少曲轴旋转过程中的惯性力冲击，连杆大小头的孔距直接决定了活塞的行程参数，设计时需要结合压缩比要求，预留出活塞在上止点时的燃烧室余隙，避免活塞顶碰撞气门或者缸盖。

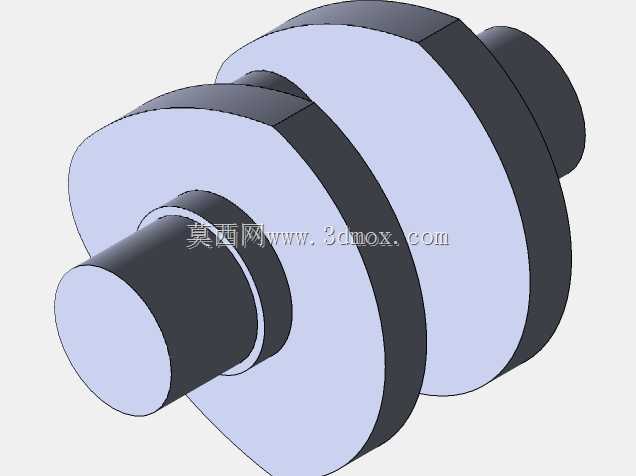

　　曲轴部分的平衡块设计是这类单缸结构的重点，由于单缸机的往复惯性力无法通过多缸错相位抵消，必须在曲柄臂上设置足够质量的平衡重，平衡重的质心位置需要经过精确计算，抵消活塞连杆组件往复运动产生的一阶惯性力，降低整机运行过程中的振动。曲轴的主轴颈与连杆轴颈的圆角过渡需要严格管控，避免应力集中导致的曲轴断裂，轴颈表面的粗糙度要求也需要匹配轴瓦的摩擦工况，保证润滑油脂能形成稳定的油膜。

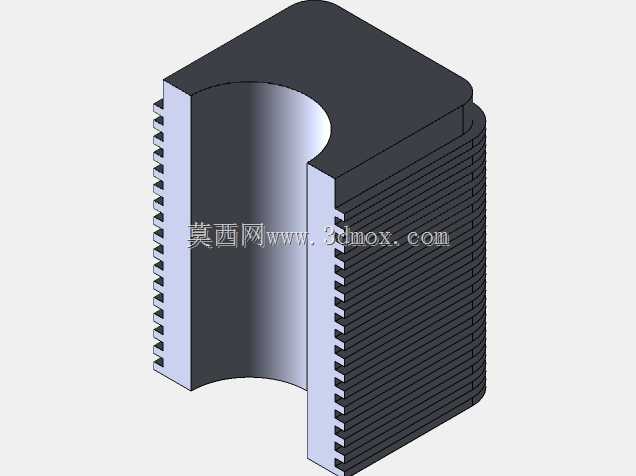

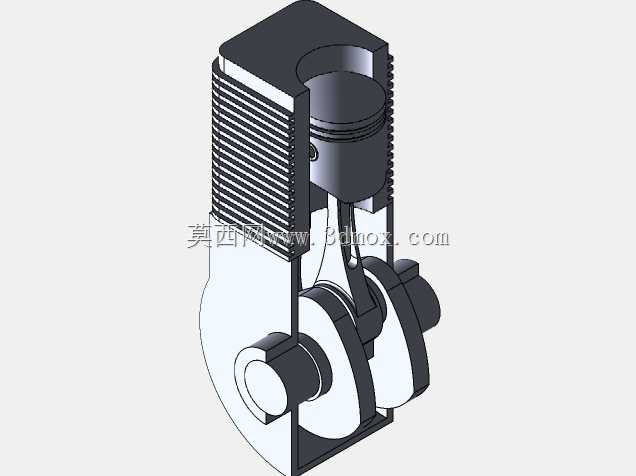

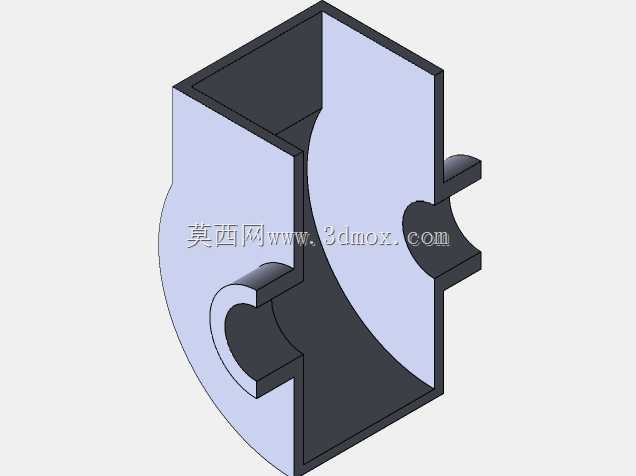

　　从安装边界来看，这套组件的整体径向尺寸由气缸散热片的最大外径决定，轴向尺寸由曲轴两端的安装定位轴肩长度决定，装配时需要先将活塞环装入活塞环槽，再通过活塞销将活塞与连杆小头连接，连杆大头通过轴瓦与曲轴连杆轴颈装配，最后整体装入气缸套内，曲轴两端通过主轴承座固定在箱体上，装配完成后需要手动盘动曲轴，检查活塞在整个行程中是否存在卡滞，活塞在上止点、下止点位置时是否与其他部件存在运动干涉。散热鳍片的排布方向顺着整机的冷却风流方向，保证风冷工况下热量能快速散出，鳍片的间距兼顾散热面积与清灰需求，避免长期使用后杂物堵塞鳍片间隙导致散热失效。

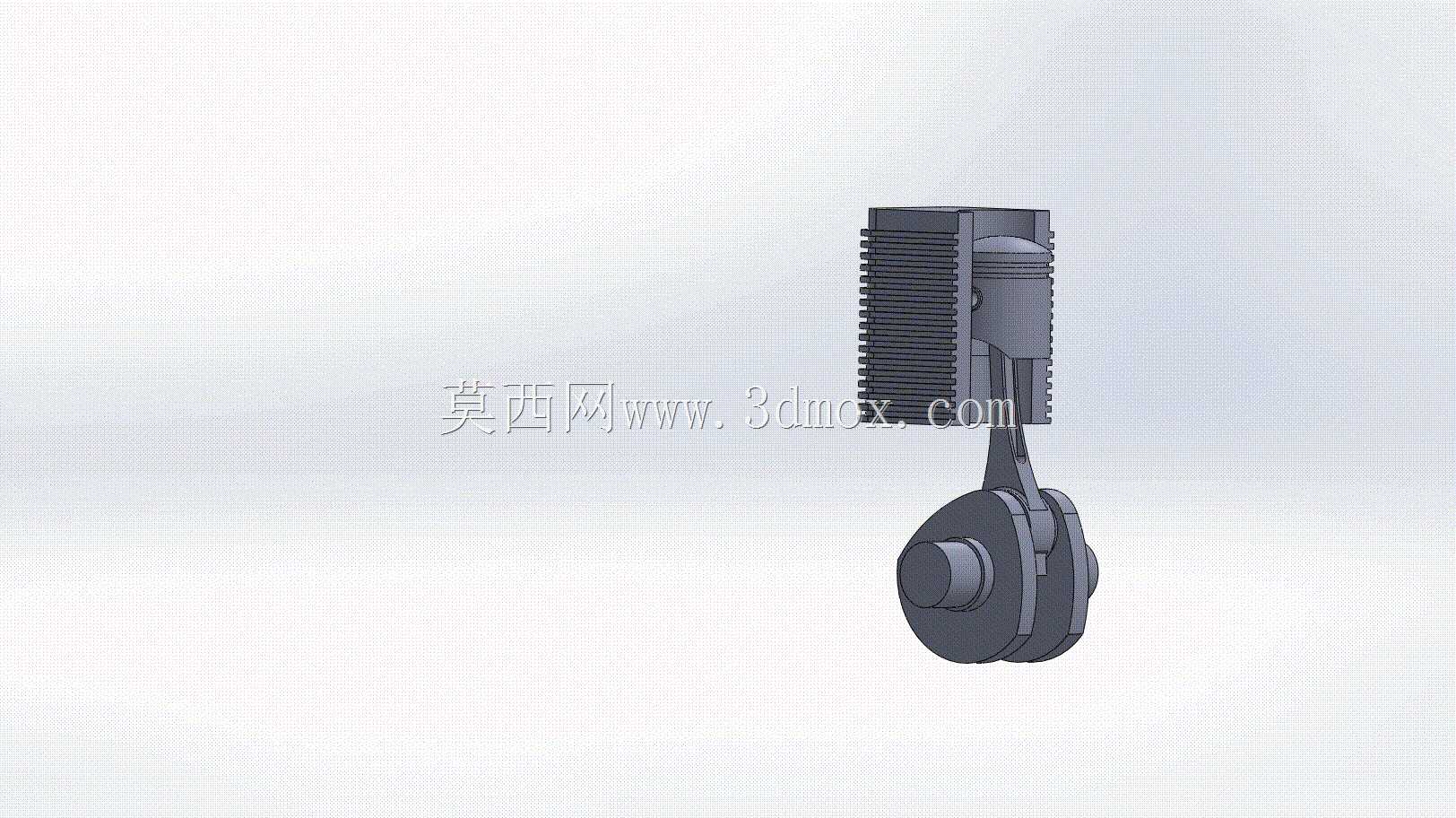

　　在结构验证阶段，这套三维模型可以直接导入运动仿真模块，添加对应的运动副约束后，模拟不同转速下活塞的运动轨迹、连杆的受力变化、曲轴的扭矩输出特性，提前发现设计中存在的运动干涉问题，也可以通过有限元模块对活塞顶部受燃气压力时的形变、连杆受拉压载荷时的应力分布、曲轴旋转时的疲劳强度进行校核，减少物理样机的试制次数，缩短研发周期。对于教学场景而言，这套模型可以直观展示内燃机核心做功部件的运动关系，帮助初学者理解曲柄连杆机构的工作原理，相比二维图纸更具直观性。
