V型发动机曲轴总成结构设计

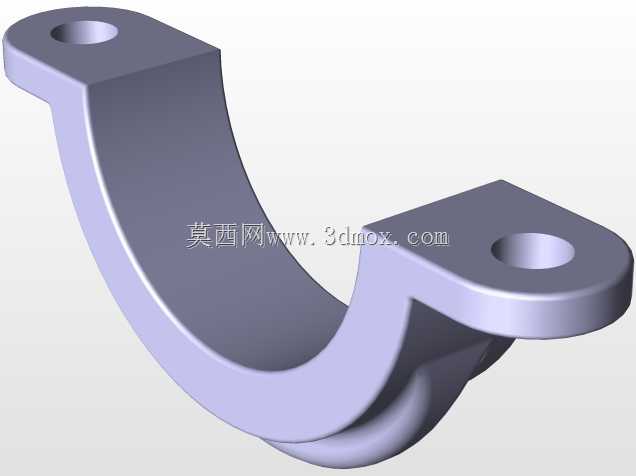

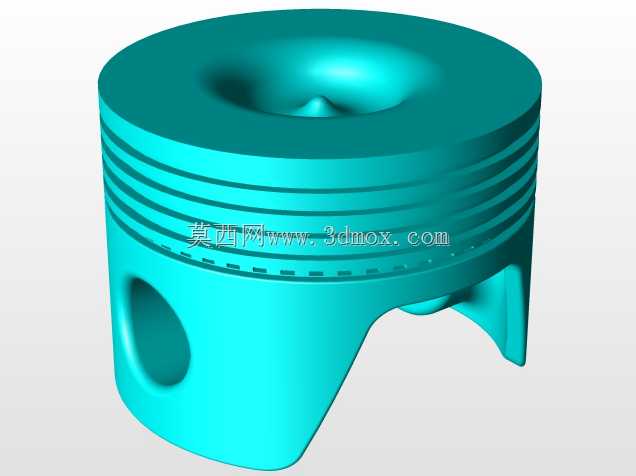

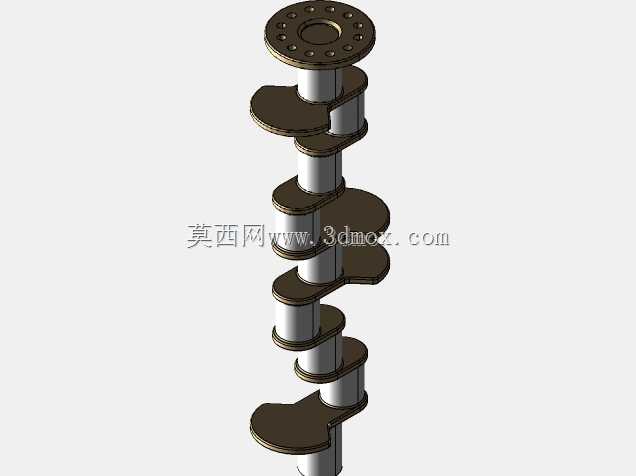

　　在商用车、乘用车辆以及大马力工程机械的动力单元开发环节，曲轴作为内燃机核心的动力转换部件，直接决定了整机的运转平顺性、动力输出效率与服役寿命，本次呈现的V型发动机曲轴总成结构，完全匹配V型多缸内燃机的动力传递逻辑，适配夹角布局的缸体安装空间，可覆盖六缸及以上V型排布内燃机的动力转换需求。从实际应用场景来看，这类曲轴多用于大排量乘用车辆、重型货运车辆、工程挖掘机械以及固定式柴油发电机组的动力舱内，需要在高温、高交变载荷、持续高速运转的工况下，将活塞连杆组传递的往复直线运动转换为旋转扭矩，通过后端法兰结构输出给传动系统，同时还要驱动配气机构、机油泵、冷却水泵等发动机附属部件运转。从功能特性上看，该曲轴采用多曲拐错角排布设计，

　　每个曲拐对应一组连杆轴颈与两侧的平衡配重块，配重块的轮廓经过偏心质量配平，能够抵消V型缸体两侧活塞往复运动产生的一阶、二阶惯性力，降低整机运转时的振动幅度，减少缸体主轴承座的交变载荷冲击。主轴颈与连杆轴颈的衔接处采用大圆角过渡结构，避免应力集中导致的轴颈疲劳断裂，轴颈表面预留了精加工余量，可在实际生产中通过高频淬火、精磨抛光工序提升表面硬度与粗糙度等级，满足高转速下的滑动轴承配合要求。设计思路上，该结构优先保障安装边界与V型缸体的适配性，前端轴颈预留了皮带轮、正时齿轮的安装定位轴段与键槽位置，可匹配不同布局的前端轮系传动需求；后端的输出法兰采用均布螺栓孔设计，能够与飞轮盘精准定位连接，法兰端设置有油封安装轴颈，

　　可配合曲轴后油封实现动力舱与曲轴箱的密封隔离，防止机油渗漏。从安装边界来看，各档主轴颈的同轴度公差严格控制在0.02mm以内，相邻曲拐的错角角度完全匹配V型发动机的缸体点火间隔角，确保各缸做功顺序连贯，动力输出无明显冲击；连杆轴颈的宽度尺寸适配V型缸体同组两个连杆的并列安装需求，不会出现连杆运动干涉问题，平衡配重块的旋转外轮廓与缸体曲轴箱内壁预留了足够的安全间隙，即使在曲轴高速运转产生微小挠曲变形时，也不会与缸体发生碰擦。在实际建模过程中，该结构完整还原了曲轴内部的润滑油道走向，主轴颈与连杆轴颈之间的斜向油道贯通，可将主油道的压力机油输送到连杆轴颈表面，为连杆轴承提供持续的润滑与冷却，避免轴瓦干磨烧蚀。油道的孔口位置做了倒角处理，

　　防止机油流动时产生涡流阻力，同时也能避免装配过程中孔口锐边刮伤密封元件。这类曲轴总成的结构设计，需要反复校核不同转速下的动平衡精度、轴颈载荷分布、疲劳安全系数，既要满足轻量化设计要求减少旋转惯量，又要保证整体刚性足够，避免高载荷下出现挠曲变形影响配气正时与动力输出精度。对于结构设计从业者而言，该模型可直观展示V型发动机曲轴的曲拐排布逻辑、配重设计思路、安装接口尺寸关系，能够为内燃机动力单元的曲轴开发、逆向改进、维修模拟提供直观的三维结构参考，也可用于动力传动相关的教学演示场景，帮助从业者理解内燃机动力转换的核心结构原理。
