可调节式悬架减震器三维结构设计

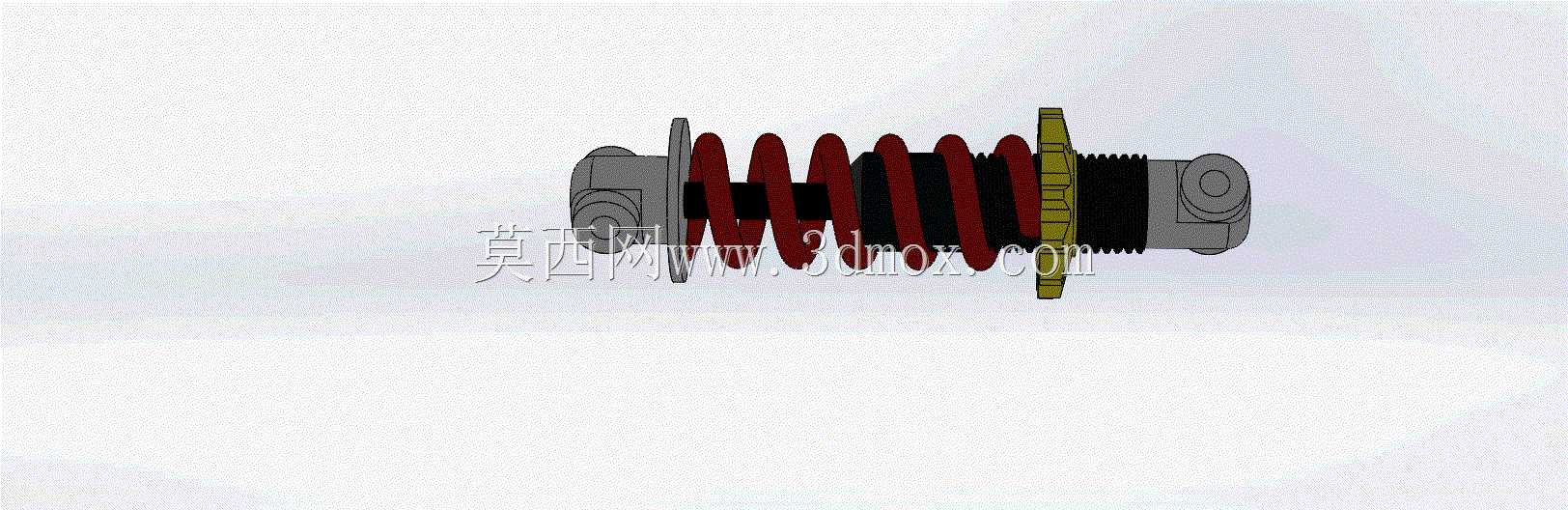

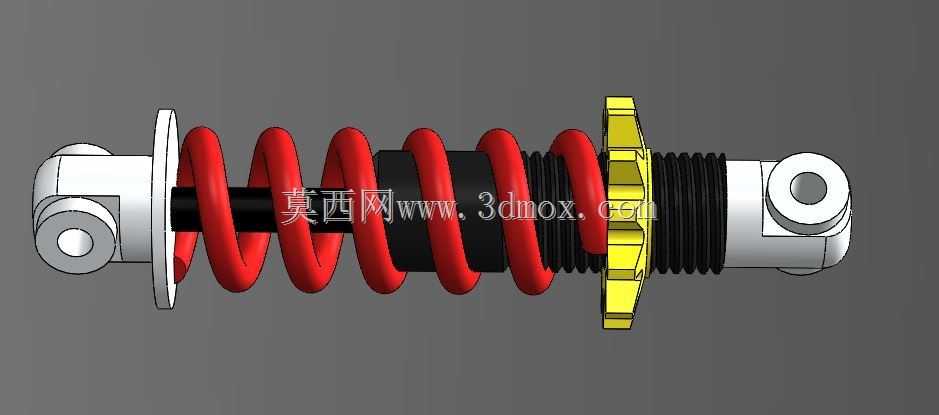

　　在乘用车辆、非道路工程行走设备的底盘悬架系统中，减震部件始终是决定行驶平顺性、操作稳定性以及核心部件使用寿命的关键结构，本次呈现的可调节减震结构，正是针对多工况行走设备的载荷变化需求完成的结构设计。不同于传统固定阻尼、固定行程的减震部件，这款结构在设计阶段就充分考虑了不同载荷下的刚度匹配需求，将螺旋弹簧作为主要承载弹性元件，搭配内置阻尼结构实现振动能量的耗散，同时在端部设置了调节机构，可根据实际装配后的载荷情况调整弹簧预紧量，适配不同整备质量下的悬架高度与减震初始刚度。

　　从实际应用场景来看，这类减震结构既可以用于小型乘用车辆的前后悬架位置，也可适配非道路作业的小型工程设备、场地通勤车辆的行走缓冲系统，甚至在部分工业设备的隔振安装工位也能通过参数调整后适配使用。在设备运行过程中，当行走轮经过颠簸路面产生冲击载荷时，螺旋弹簧会首先承接冲击能量产生压缩变形，将瞬间的刚性冲击转化为弹性势能存储，此时内置的阻尼结构会随着弹簧的伸缩产生阻尼力，将弹性势能逐步转化为热能耗散，避免弹簧出现持续往复弹跳导致的设备姿态失控。

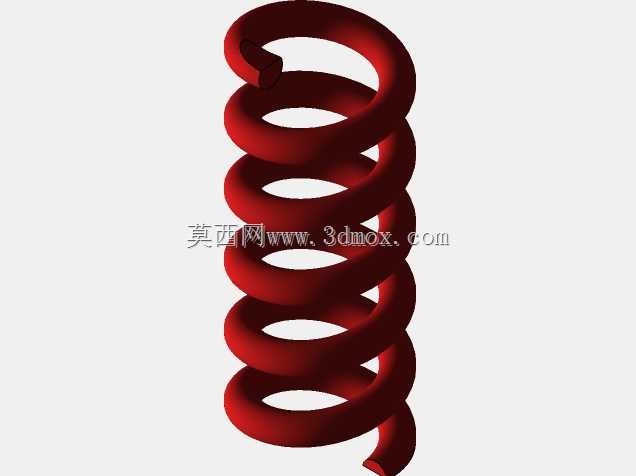

　　设计过程中，首先明确了两端的安装接口形式，两端均采用铰接式连接耳结构，连接耳处设置了同轴安装孔，可通过销轴与悬架摆臂、车身/车架支座完成铰接，这种连接形式可以释放减震器工作过程中的角度偏移量，避免因为悬架跳动过程中的角度变化产生附加弯矩，损坏减震器内部密封与导向结构。弹簧的参数选择经过了多轮匹配，弹簧丝直径、有效圈数、中径的搭配既保证了额定载荷下的变形量处于合理区间，也避免了弹簧并圈导致的刚性冲击，弹簧外侧没有设置额外的防尘罩结构，而是在阻尼杆位置搭配了波纹式防尘套，阻挡行驶过程中飞溅的泥沙、水渍进入阻尼杆密封位置，延长密封件的使用寿命。

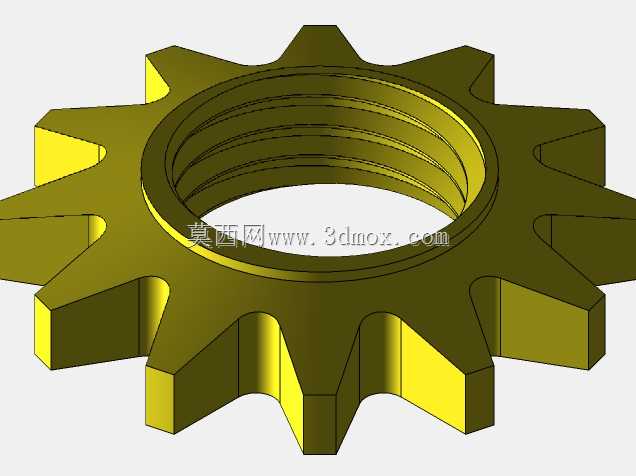

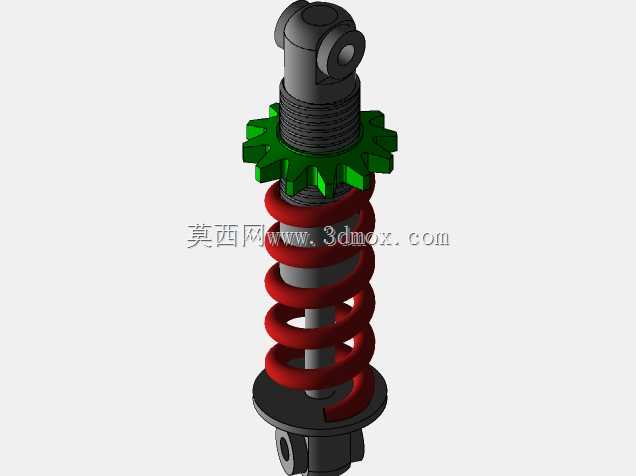

　　中部的调节机构采用了螺纹调节式结构，通过旋转调节螺母可以改变弹簧端部的支撑位置，从而调整弹簧的初始预压缩量，这个设计可以很好地解决实际装配中因为零部件制造公差、设备长期使用后弹簧疲劳衰减导致的悬架高度变化问题，运维人员不需要整体更换减震部件，仅通过调整预紧量就可以恢复设计的悬架参数。在安装边界的考量上，结构设计时严格控制了最大压缩长度与最大拉伸长度，两端铰接点的中心距在完全压缩、完全拉伸状态下的差值即为有效工作行程，选型时只需要确认安装位置的上下极限跳动距离小于该有效行程，就可以避免减震器被拉脱或者压死的情况。

　　从结构细节来看，阻尼缸筒与连接耳之间采用了刚性连接，保证冲击力的直接传递，弹簧的两端均做了磨平处理，保证支撑端面与弹簧轴线垂直，避免弹簧工作过程中出现偏磨、歪斜的情况。端部的铰接孔内预留了衬套安装空间，实际装配时可以加装橡胶衬套或者金属复合衬套，进一步过滤高频小幅振动，同时降低铰接位置的磨损速度。整个结构的运动逻辑清晰，在三维建模过程中完成了全行程的运动干涉检查，确保在整个伸缩行程内，弹簧、阻尼缸、调节机构、防尘套之间不会出现运动卡滞，所有配合面的间隙都预留了合理的公差范围，既不会因为间隙过大导致晃动异响，也不会因为间隙过小导致热胀冷缩后出现卡滞。

　　对于结构设计从业者而言，这类减震结构的建模核心在于理清弹性元件与阻尼元件的配合关系，不能只关注外观的螺旋弹簧造型，更要明确内部阻尼杆的运动行程、调节机构的螺纹旋合长度、两端铰接点的载荷传递路径，很多新手建模时容易忽略安装角度的补偿空间，导致模型导入装配环境后出现运动干涉，或是没有预留密封件、衬套的安装位置，导致模型无法直接用于生产参考。这款可调节减震结构的所有配合尺寸都经过了工程化校验，每个台阶、每个螺纹段的尺寸都对应实际加工的工艺要求，没有出现无法加工的异形结构，所有零部件都可以通过常规的机加工、弹簧卷制、标准件采购完成装配，不需要特殊的定制工艺，能够直接作为悬架系统设计、设备减震改造的结构参考。
