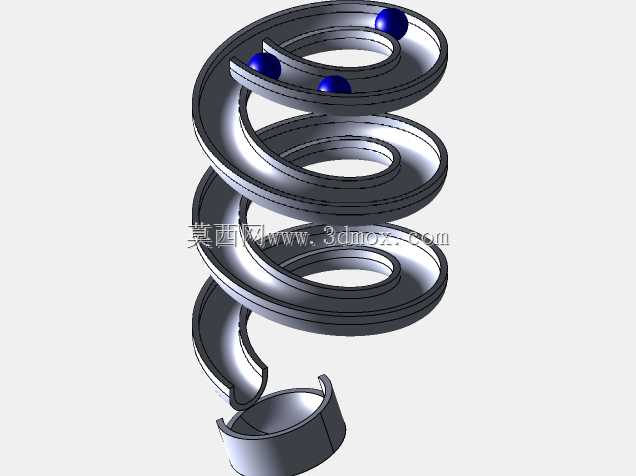

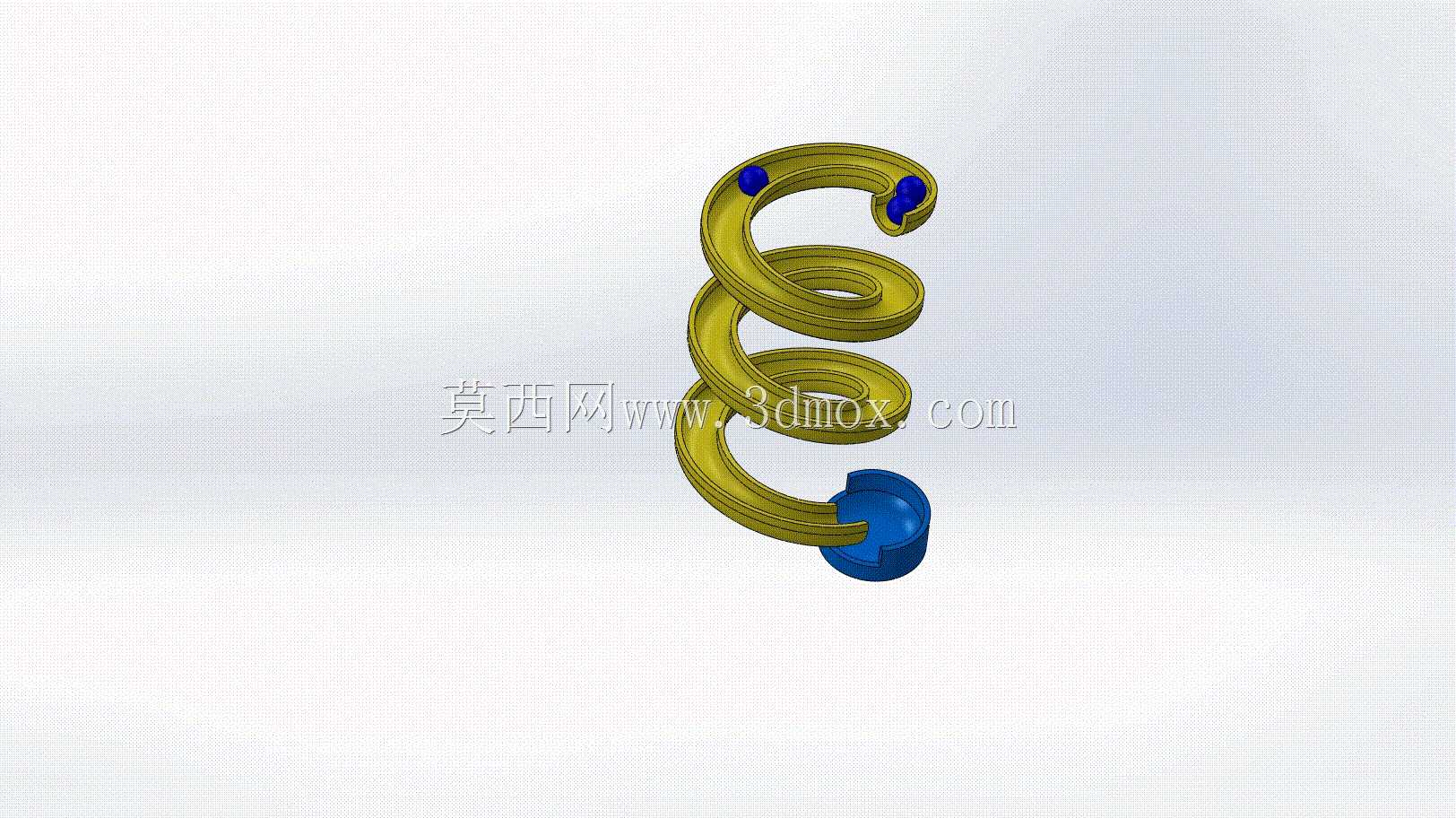

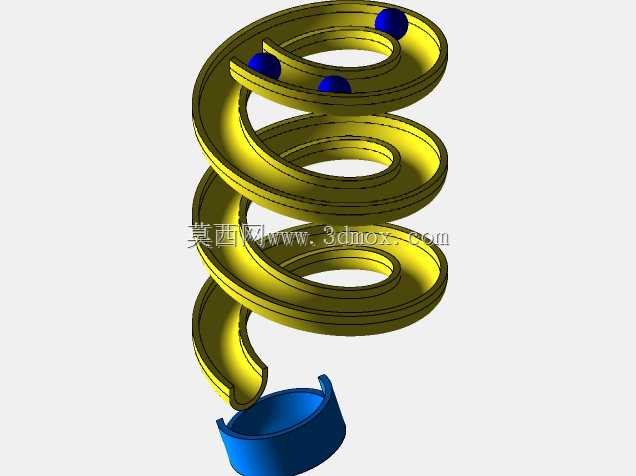

螺旋轨道滚珠滑块运动仿真结构

　　这套结构的核心是通过等距螺旋曲面作为运动承载轨道，搭配三个均质钢质滚珠与端部滑块组件，实现沿螺旋路径的连续滚动运动演示，常被用作机械原理教学、运动学仿真验证的典型案例，也可作为小型输送、分料机构的原理验证载体。在实际工业场景中，这类螺旋滚动结构的变体广泛应用于滚珠丝杠副、螺旋上料机、重力式滚珠分拣轨道等设备中，核心逻辑是利用螺旋面的导向特性，将重力或外部驱动力转化为滚珠沿既定路径的规律运动，减少滑动摩擦带来的能量损耗与部件磨损。

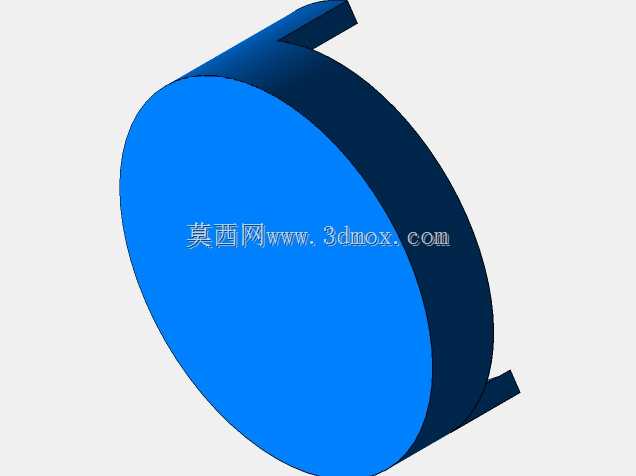

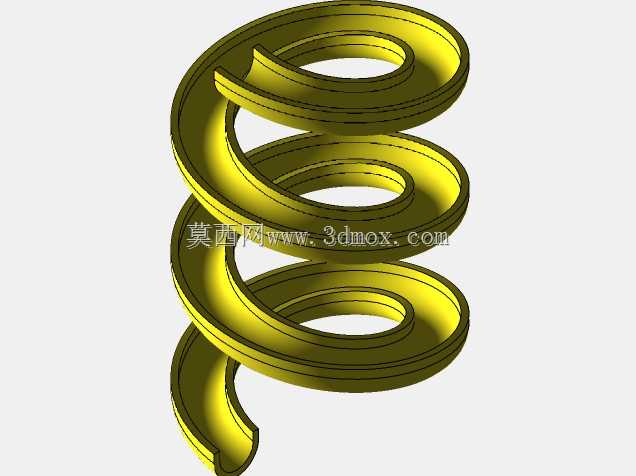

　　从设计思路来看，建模时首先需要确定螺旋轨道的核心参数：螺旋升角需要控制在3到8度区间内，角度过小会导致滚珠卡滞无法顺畅滚动，角度过大则会让滚珠运动速度过快失去可控性，轨道的截面采用与滚珠半径匹配的圆弧凹槽设计，凹槽深度取滚珠直径的三分之一，既可以保证滚珠不会在运动过程中脱轨，又能预留足够的滚动接触空间，避免槽壁与滚珠表面出现大面积滑动摩擦。三个滚珠沿螺旋轨道周向均匀分布，相邻滚珠的螺旋向间距保持1.2倍螺距，防止运动过程中滚珠之间发生碰撞干涉。端部的蓝色滑块组件作为运动的起止限位结构，与螺旋轨道的末端采用同轴配合设计，滑块的端面设置有与滚珠曲率匹配的弧形承托面，当滚珠运动到轨道末端时可以平稳落入滑块的承托位，也可通过外部驱动带动滑块沿轴向移动，反向推动滚珠沿螺旋轨道向上复位，实现循环运动。

　　在安装边界方面，整套结构的径向最大尺寸不超过螺旋轨道外径的1.1倍，轴向长度可根据实际需求调整螺距与圈数，安装时需要保证螺旋轨道的中心轴线处于垂直或与水平面呈固定倾角状态，若轴线偏斜量超过1度，会导致滚珠在轨道某一侧出现受力不均，长期运行会造成轨道面局部磨损加剧。轨道的壁厚根据承载的滚珠重量确定，常规教学演示场景下壁厚取2毫米即可满足刚度要求，若用于实际物料输送场景，壁厚需要提升至5毫米以上，同时在轨道外侧加装防护挡板，避免物料或滚珠脱出。

　　从功能特性上看，这套结构没有复杂的传动齿轮或连杆组件，依靠型面配合实现运动导向，运行过程中摩擦阻力小，运动轨迹可通过螺旋参数精准计算，非常适合用于验证刚体沿空间曲面运动的动力学特性，也可作为基础机构单元集成到小型自动化设备中，比如用于小尺寸五金零件的螺旋排序送料，利用滚珠的运动带动零件沿轨道有序输出，相比传统振动盘送料，这类螺旋滚动结构的运行噪音更低，对零件表面的划伤风险更小。建模过程中需要重点校验螺旋曲面的连续性，不能出现面的折角或接缝错位，否则会导致滚珠运动到该位置时出现卡顿甚至跳脱，轨道的表面粗糙度需要控制在Ra1.6以下，减少滚动过程中的阻力损耗，滚珠与轨道面的配合间隙取0.05到0.1毫米，间隙过小会增大摩擦阻力，间隙过大则会导致滚珠运动时出现晃动，影响运动轨迹的精度。
