手动螺旋起重顶结构三维设计

　　在设备检修、小型构件安装、车辆应急维保这类场景里，手动螺旋顶升构件的出场率始终不低，它不像液压顶升部件那样存在密封件老化泄漏的隐患，也不需要外接动力源，完全靠人力操作就能实现稳定的承重与高度调节，哪怕在无供电、野外作业的环境下也能可靠使用。这款螺旋顶升结构的设计，核心围绕螺旋副的自锁特性展开，整套结构没有冗余的复杂构件，从底部的承力底座到顶部的托举帽，力的传递路径完全沿轴向分布，避免了偏载带来的结构变形风险。

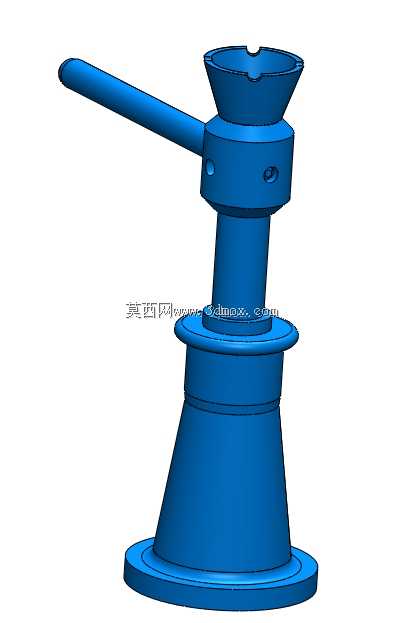

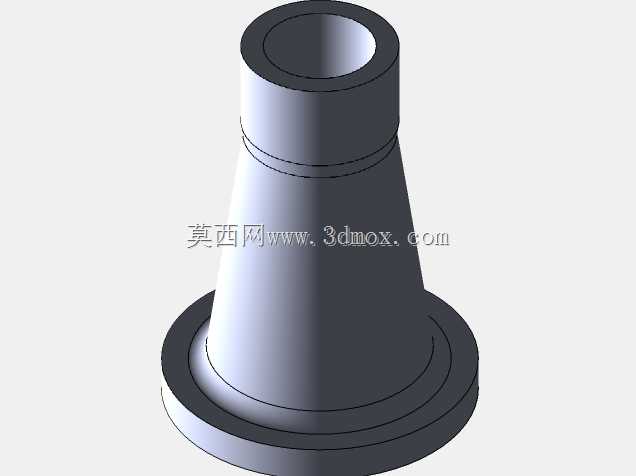

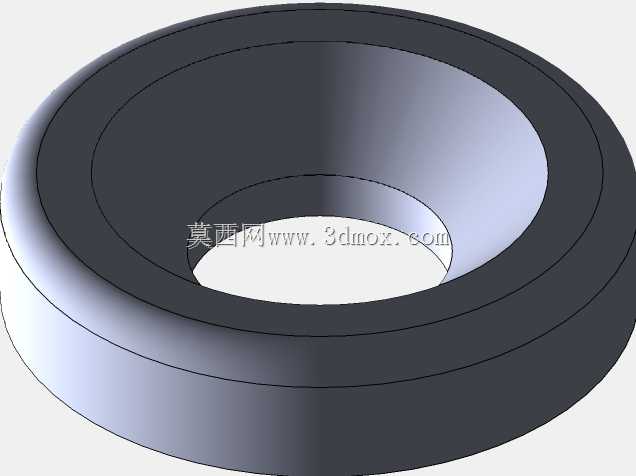

　　设计过程中首先敲定的是梯形传动螺纹的参数，这类螺纹的牙型角适配传动场景，升角控制在自锁阈值以内，就算撤去操作杆上的外力，承重状态下的螺杆也不会自行回转下落，从结构原理上就保障了作业安全。底座采用锥台过渡加法兰边的结构形式，锥台段的壁厚从下往上逐步收窄，既保证了和地面接触的法兰面有足够的支撑面积，降低对支撑面的压强，避免作业时底座下陷，也能控制整体的材料用量，不会让结构过于笨重。底座内部加工有和螺杆配合的内螺纹段，螺纹段的长度经过受力核算，保证螺纹牙的接触应力在许用范围内，长期承重使用不会出现滑牙、崩牙的问题。

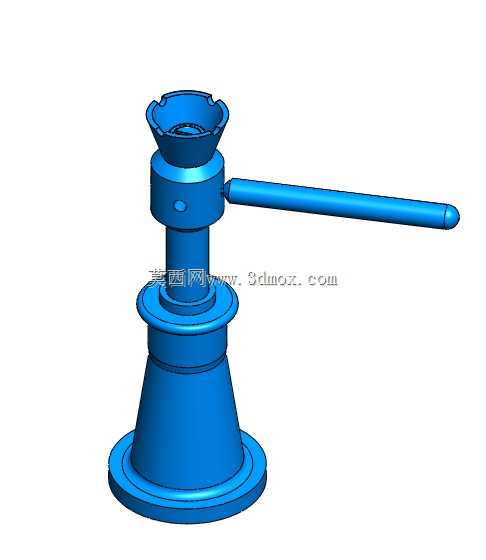

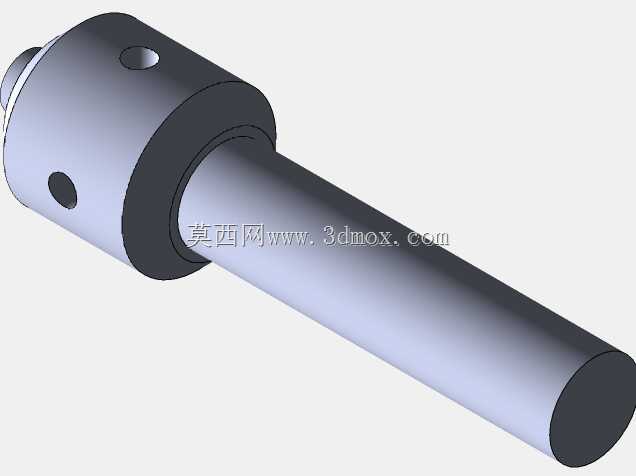

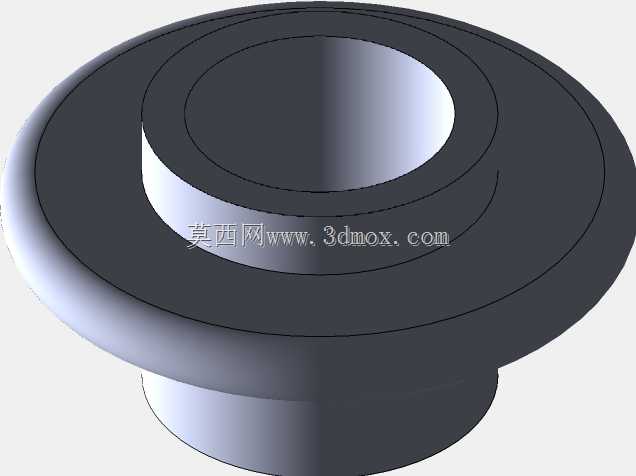

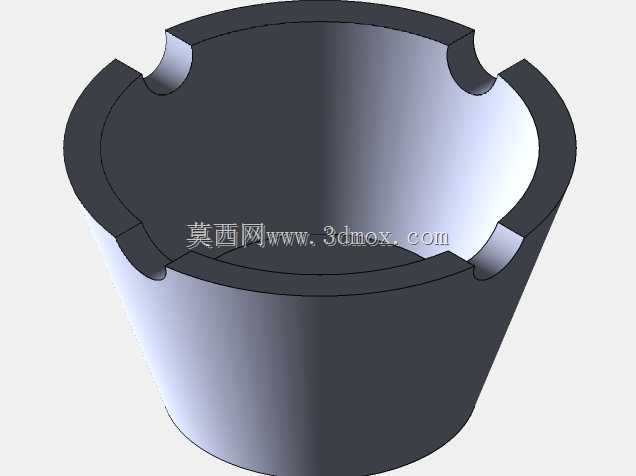

　　螺杆上部和托举帽的连接采用了可回转的配合结构，托举帽可以绕螺杆轴线小范围转动，顶面的凹槽造型适配常见的被支撑构件轮廓，比如车辆底盘的支撑棱、设备底部的加强筋，托举时不会出现打滑偏移的情况。操作杆采用长直圆杆结构，和螺杆上部的通孔采用间隙配合，不用的时候可以把操作杆抽出收纳，减少存放占用的空间，操作时依靠杠杆原理，用较小的人力就能输出足够的扭矩驱动螺杆回转，实现顶升或者回落动作。操作杆的端部做了圆弧过渡处理，避免操作时划伤操作人员的手部，杆身的长度经过扭矩匹配，既不会因为太短导致操作费力，也不会因为太长造成操作空间受限、容易磕碰周边物件的问题。

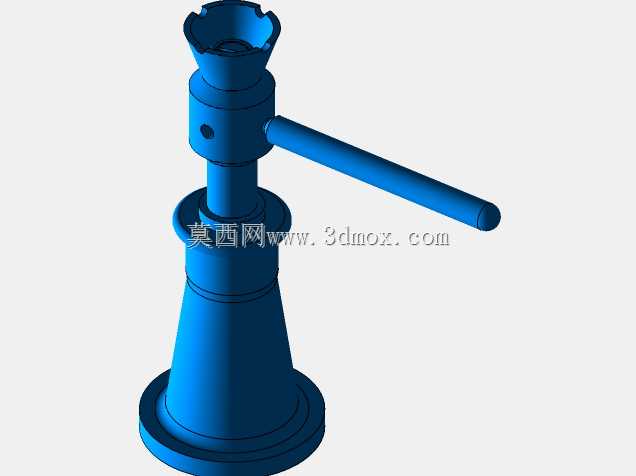

　　从安装边界来看，这套结构处于最低收缩状态时的整体高度适配低矮空间的作业需求，比如家用轿车底盘的间隙下也能顺利放入底座，最大顶升高度覆盖日常小型维保作业的行程需求，不需要额外加装垫块。底座法兰的外径尺寸经过稳定性核算，当顶升高度达到最大值时，整体的重心投影始终落在底座法兰的支撑范围以内，就算被支撑件有小幅的晃动，也不会出现倾翻的风险。整套结构的装配逻辑非常清晰，所有配合面的公差都经过适配：螺杆和底座内螺纹的配合采用中等精度的传动配合，既保证回转顺畅没有卡滞，也不会因为间隙过大导致顶升时出现轴向窜动；托举帽和螺杆顶端的配合采用小间隙配合，转动灵活但不会出现径向晃动；操作杆和螺杆通孔的配合方便拆装，没有多余的锁止构件，靠配合间隙的摩擦力就能避免操作时杆身从通孔中滑出。

　　在实际应用中，这类螺旋顶升结构除了单独使用外，还可以作为小型工装的顶升调节模块，集成到装配工作台、焊接变位架这类工装设备上，用来微调工件的高度和水平度。和其他顶升类构件相比，它的维护成本极低，只需要定期在螺纹副表面涂抹润滑脂，减少螺纹磨损，就能保证长期的顺畅使用，不需要更换密封件、补充液压油这类繁琐的维护操作。设计时也充分考虑了加工工艺性，所有的构件都可以采用常规的车削、钻削工艺完成加工，不需要特殊的定制刀具或者复杂的加工工序，适合小批量的加工生产，零件的通用性强，就算个别零件出现磨损，也能快速加工替换，不需要整体报废整套结构。在受力校核环节，针对额定承重下的螺杆压杆稳定性、螺纹牙剪切强度、底座支撑面的抗压强度都做了对应的参数匹配，保证在额定承重范围内使用时，所有构件的应力都低于材料的许用应力值，不会出现塑性变形或者断裂的风险，完全满足日常作业的安全要求。
