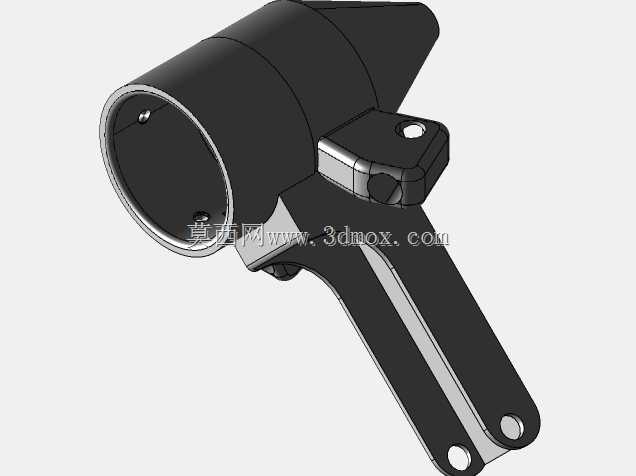

K40激光设备空气辅助瞄准结构

　　这套结构主要面向桌面级激光加工设备的辅助作业场景，针对小型激光切割、雕刻作业中常见的切割面熔渣堆积、光路对位偏差问题做了针对性的结构整合，把空气辅助供气与激光瞄准两个独立功能模块集成在同一安装支架上，不需要额外在设备原有透镜架周边拓展多余安装位，也不用布设独立的供气管道连接外部气源，整体结构紧凑，适配现有多数桌面级K40系列激光加工头的安装空间。

　　从实际作业需求来看，小型激光加工设备在切割薄亚克力、椴木层板这类材料时，切割点位如果没有持续的定向气流吹走熔融态碎屑，很容易在切口边缘形成积碳、毛边，甚至因为热量堆积造成材料过火变形，以往不少改装方案是单独外接小型气泵，通过软管把气导到激光头下方，不仅管线拖沓容易和加工台面的工件剐蹭，外接气泵的噪音、振动也会影响加工精度。这套结构直接搭载适配50x15规格12VDC径向鼓风机的安装位，鼓风机直接固定在支架上，出风口对准激光出光路径的正下方，气流直接从支架内部的导风通道送出，不需要额外连接外部供气管道，也省去了独立气泵的布设空间，开机就能在切割点位形成稳定的定向径向气流，刚好能吹走激光作用产生的熔融碎屑与烟气，减少切割面的热影响区，提升切口的光洁度。

　　瞄准功能的设计上，没有采用复杂的同轴光路结构，而是选用两个5mm规格的二极管激光器作为瞄准光源，分别固定在支架的对应安装位，两个激光器打出的线激光在激光头的焦距平面交汇形成清晰的十字对位标记，相比单一点状激光，双线交汇的标记更容易让操作人员快速对准加工起始点，也能在加工前快速确认加工路径的水平、垂直基准。在激光器的出光路径下方，特意设计了5mm直径的燧石玻璃棒孔，燧石玻璃棒的柱面透镜效果可以把激光器原本发出的点状光斑折射成均匀的直线光条，避免点状光源对位时的视觉偏差，哪怕操作人员的观察角度有小幅偏移，也能清晰看到对位基准线，不会因为视差造成对位误差。

　　安装适配层面，整个支架没有改动原有激光设备的透镜架结构，只在支架上预留了两个带帽螺钉的安装位，使用3mm规格的带帽螺钉就可以把整个集成结构固定在现有透镜支架的对应位置，安装时不需要拆解原有激光头的光路组件，只需要对准安装孔位锁紧螺钉就能完成装配，不会破坏原有设备的光路密封结构，也不会影响原有透镜的焦距调节行程。整个结构的外形轮廓完全避让开激光头的焦距调节旋钮、冷却水接口（如果是水冷款激光管的配套镜头架）等原有部件，安装后不会和设备的Z轴升降结构、加工台面产生运动干涉，鼓风机的接线可以直接并联到设备原有激光头的供电回路，不需要额外布设独立的控制线路，激光器的供电也可以从设备的控制板预留的5V输出端取电，接线逻辑简单，不需要对设备原有电路做大幅改动。

　　从结构细节来看，导风通道的出风口做了收窄设计，让鼓风机送出的气流形成流速更高的柱状风束，刚好覆盖激光作用的焦点区域，不会因为气流扩散造成不必要的风压损失，也避免气流吹散加工台面上的轻薄工件。激光器的安装位做了小幅的角度调节余量，装配时可以根据实际焦距调整激光器的俯仰角度，让两条线激光的交汇点刚好落在激光的焦点平面上，保证对位精度。整个支架的壁厚做了均匀化设计，既保证安装鼓风机、激光器后的结构刚性，不会因为鼓风机运行产生的振动造成支架共振偏移，也尽可能控制了整体重量，不会给原有透镜架的调节结构增加额外负载，避免长期使用后出现焦距偏移的问题。

　　实际使用过程中，这套集成结构可以同时完成对位与吹气两个操作，操作人员不需要先拿标尺对位再开气泵，开机后激光器直接打出对位基准，鼓风机同步送出辅助气流，加工薄型材料时的切口质量相比无辅助结构的状态有明显提升，对位时间也能缩短不少，尤其适合小批量定制加工、手工对位操作的桌面加工场景，不需要复杂的数控对位系统就能实现比较精准的加工起始点定位，改装成本低，装配难度小，适配性强。
