K40激光雕刻机鼓风机适配连接结构

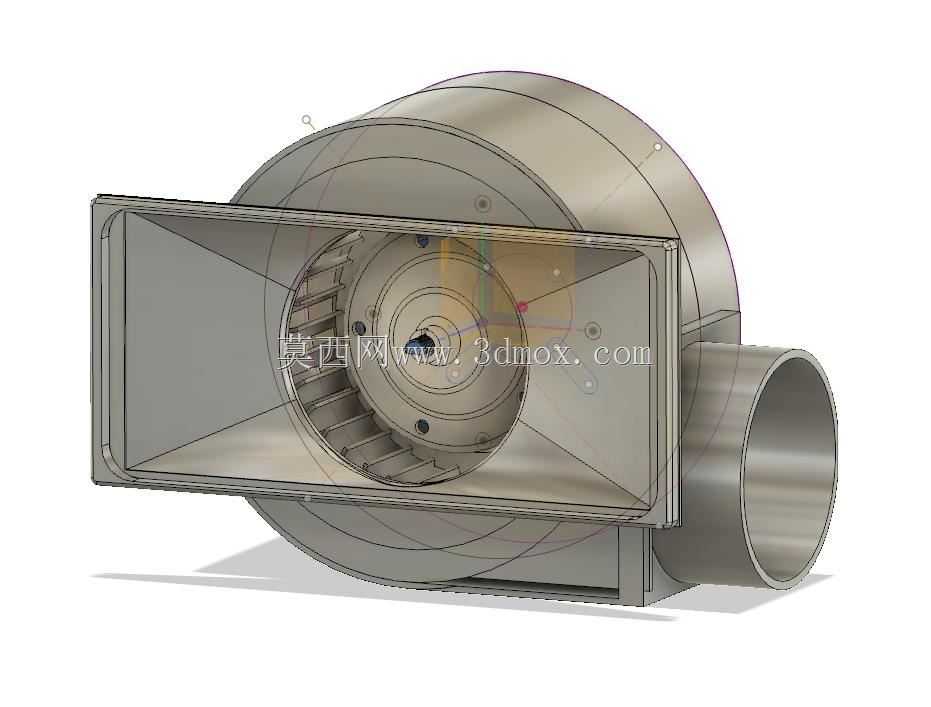

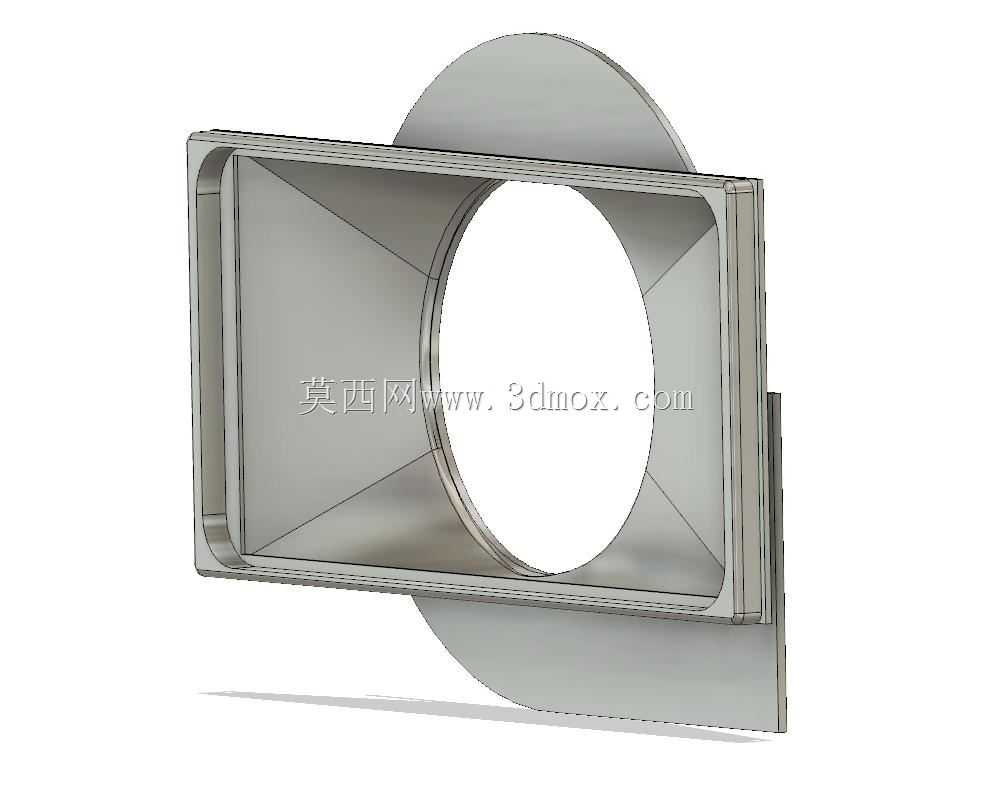

　　在桌面级激光雕刻加工场景中，K40机型是不少小批量加工、个人DIY用户的常用设备，这类设备原厂配置的排烟结构往往存在气流组织不合理的问题，加工过程中产生的烟气容易在腔体内滞留，附着在激光器保护镜表面，不仅会降低激光出光效率，长期使用还会造成镜片污损，增加耗材更换成本。这款适配结构正是针对这一实际痛点开发，专门用于衔接鼓风机与K40激光雕刻机的腔体排烟口，优化排烟气流路径。从结构设计来看，该适配件采用方转圆的过渡流道设计，一端为匹配雕刻机框架安装位的方形法兰边，另一端为圆形接口用于对接鼓风机的进风端，流道内部做了平滑的斜面过渡，没有直角突变结构，能够最大程度降低风阻，避免气流在拐角处形成涡流，保证抽风排烟的顺畅度。安装边界方面，

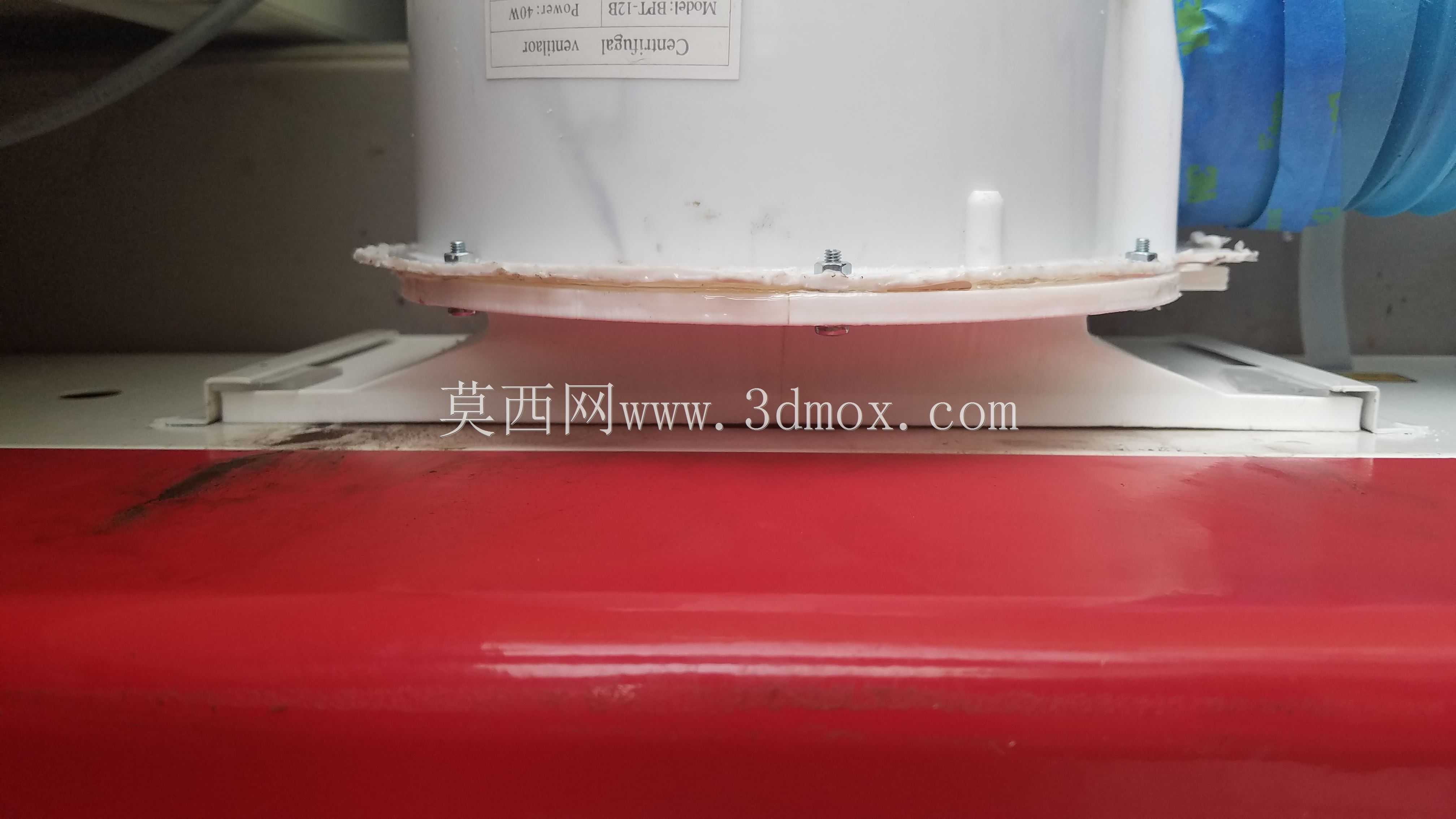

　　方形端的外轮廓尺寸完全贴合K40机型原有的框架安装位，不需要对设备原有框架做额外的打孔、切削改造，安装时可以直接贴合在框架预设的安装面上，圆形端的直径匹配常规小型离心鼓风机的标准出风口尺寸，不需要额外做变径转接。设计过程中充分考虑了现有设备的改造便利性，不需要更换原厂的鼓风机外壳，只需要将原有鼓风机外壳上多余的法兰结构修剪到位，就可以将该适配器卡接固定在鼓风机外壳上，整个安装过程不需要复杂的工装，普通用户借助常用的手工工具就可以完成装配。该适配件采用分体式结构设计，分为左右两个半体，适合采用3D打印工艺制作，也可以使用环氧树脂材料通过翻模工艺批量生产，分体结构既降低了打印过程中对成型尺寸的要求，也方便后续的拆装维护，

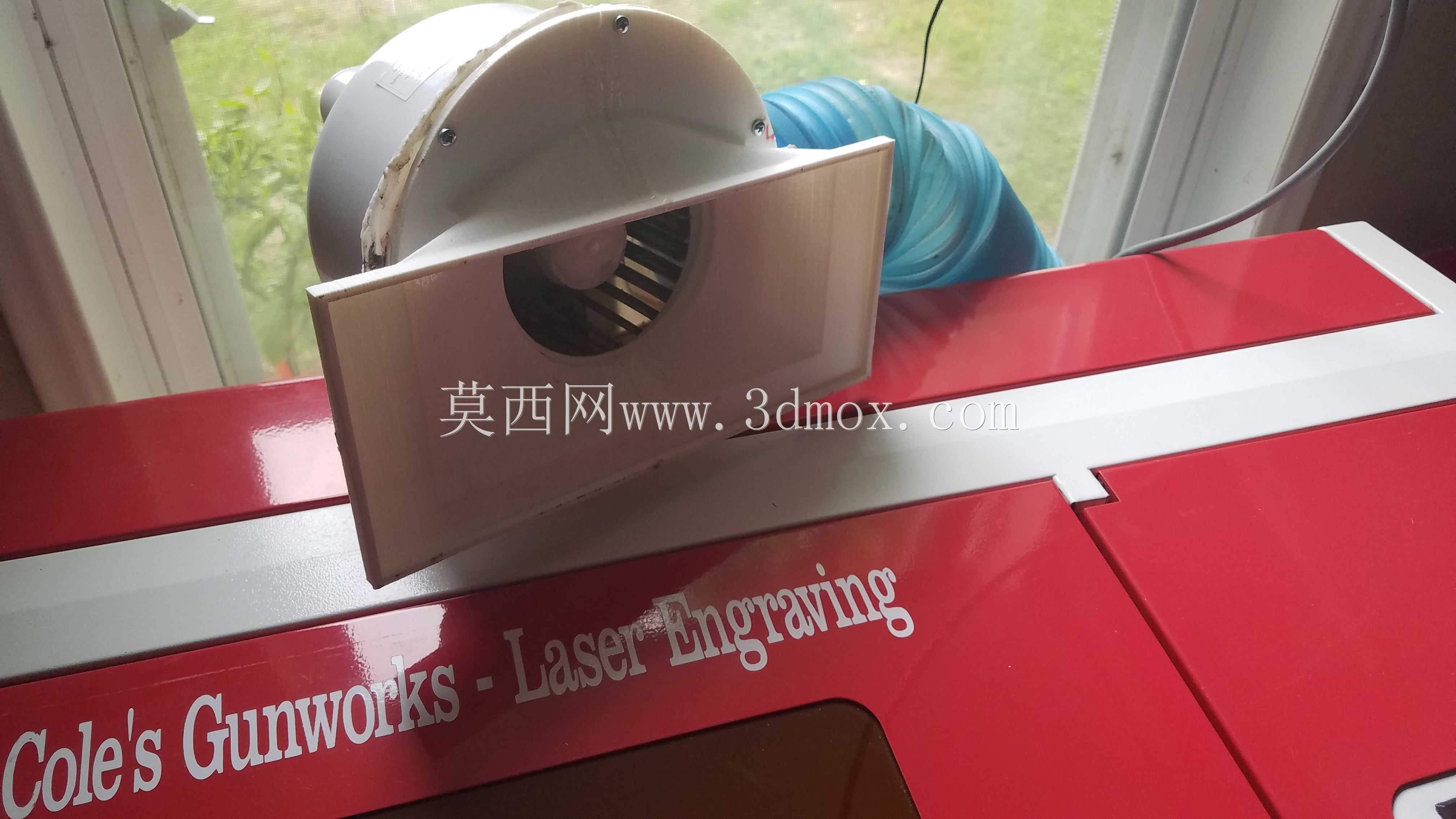

　　如果后续需要清理流道内部附着的烟尘油污，只需要拆开两个半体就可以完成清洁，不需要将整个适配结构从设备上完全拆除。实际使用过程中，该适配件安装到位后，能够让鼓风机的抽风气流完全覆盖激光器盖周边的区域，将加工过程中产生的烟气第一时间抽离腔体，避免烟气扩散到设备其他部位，也减少了烟气从设备缝隙溢出到操作环境中的概率，改善操作人员的工作环境。流道的过渡角度经过反复调整，既保证了足够的通风截面积，又控制了整体的结构厚度，不会突出设备原有外轮廓过多，不会影响设备的原有外观和其他部件的安装空间。方形法兰边的边缘做了加厚处理，安装时可以在贴合面加装密封泡棉条，进一步提升连接部位的密封性，避免因为漏风导致抽风压力损失，保证排烟效率。

　　圆形接口端做了一圈限位凸台，对接鼓风机风管时可以直接将风管套在凸台外侧，用喉箍锁紧就可以完成固定，不需要额外做密封处理，连接可靠性高，长时间使用也不会出现风管脱落的问题。在结构强度方面，适配件的壁厚经过合理设计，既保证了安装后的结构刚性，不会因为鼓风机运行产生的振动出现共振异响，又尽可能控制了整体重量，不会给设备框架带来额外的负载。流道内部的表面做了平滑处理，减少烟尘在壁面的附着，降低日常清洁的频率。针对K40机型的安装空间，该适配件的整体外形做了避让设计，不会和设备内部的激光管、反射镜支架、运动导轨等部件产生运动干涉，安装后不会影响设备原有X、Y轴的运动行程，也不会遮挡激光光路，不需要对设备原有其他部件做位置调整。
